氣相二氧化矽

氣相二氧化矽

多孔性,無毒無味無污染,耐高溫。同時它具備的化學惰性以及特殊的觸變性能明顯改善橡膠製品的抗拉強度,抗撕裂性和耐磨性,橡膠改良後強度提高數十倍。液體系統、粘合劑、聚合物等的流變性與觸變性控制,用作防沉、增稠、防流掛的助劑,HCR與RTV-2K矽酮橡膠的補強,可用來調節自由流動和作為抗結塊劑來改善粉末性質等等。氣相二氧化鈦,氣相氧化鋁,主要涉及的套用領域: 膠黏劑、塗料、油漆、油墨、電池、墨粉、醫藥、食品、塑膠、造紙、化妝品、 矽橡膠、消泡劑、複合材料、飼料等各個領域。氣相法白炭黑,是一種白色、無毒、無味、無定形的無機精細化工產品。原子粒徑在7~40納米,比表面積在70~400m/g,具有良好的補強、增稠、觸變、消光、抗紫外線和殺菌等多種作用。

介紹

英文名:Fumed silica

國外同類商品名:Airosilk

hjmk.xyygf.comhjmk.xyygf.com

氣相二氧化矽(氣相白碳黑)是極其重要的高科技超微細無機新材料之一,由於其粒徑很小,因此比表面積大,表面吸附力強,表面能大,化學純度高、分散性能好、熱阻、電阻等方面具有特異的性能,以其優越的穩定性、補強性、增稠性和觸變性,在眾多學科及領域內獨具特性,有著不可取代的作用。納米二氧化矽俗稱“超微細白炭黑”,廣泛用於各行業作為添加劑、催化劑載體,石油化工,脫色劑,消光劑,橡膠補強劑,塑膠充填劑,油墨增稠劑,金屬軟性磨光劑,絕緣絕熱填充劑,高級日用化妝品填料及噴塗材料、醫藥、環保等各種領域。並為相關工業領域的發展提供了新材料基礎和技術保證。

生產方式

生產方式:化學氣相沉積(CAV)法,又稱熱解法、乾法或燃燒法。其原料一般為四氯化矽、氧氣(或空氣)和氫氣,高溫下反應而成。

反應式為:SiCl4 2H2 O2—SiO2 4HCl

空氣和氫氣分別經過加壓、分離、冷卻脫水、矽膠乾燥、除塵過濾後送入合成水解爐。將四氯化矽原料送至精餾塔精餾後,在蒸發器中加熱蒸發,並以乾燥、過濾後的空氣為載體,送至合成水解爐。四氯化矽在高溫下氣化(火焰溫度1000~1800℃)後,與一定量的氫和氧(或空氣)在1800℃左右的高溫下進行氣相水解;此時生成的氣相二氧化矽顆粒極細,與氣體形成氣溶膠,不易捕集,故使其先在聚集器中聚集成較大顆粒,然後經鏇風分離器收集,再送入脫酸爐,用含氮空氣吹洗氣相二氧化矽至PH值為4~6即為成品。

特性

◇作為液體的觸變劑和增稠劑,防沉澱、防流掛;

◇改善顏料填料在液體體系中懸浮性和分散性;

◇用作分散和研磨助劑;

◇提高塗層耐腐蝕性;

◇提高粉末流動性、貯存穩定性;

◇改善粉末帶電量及電荷穩定性;

◇提高抗水性;

◇提高漆膜抗刮傷性;

◇提高顏色鮮艷性;

◇固定特殊效果;

◇提高漆膜物理機械性能;

◇提高漆膜附著力和柔韌性;

◇改善橡膠、彈性體粘彈性能,補強;

◇消泡劑中的消泡作用;

◇提高塗層表面硬度、抗刮擦;

◇薄膜及彈性體中防止粘連;

◇作為吸附劑和載體;

◇用於噴墨列印塗層;

◇作為齒科材料的高級填充物;

◇作為催化劑載體,顯著的熱絕緣性,用於低溫和高溫絕緣。

基本介紹

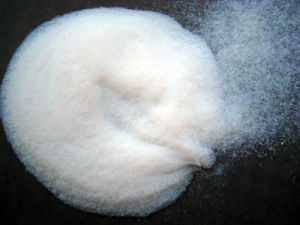

氣相二氧化矽,分子式:SiO2 納米級二氧化矽、白色蓬鬆粉末、無定形、多孔性,無毒、無味、無污染、耐高溫。同時它具備的化學惰性以及特殊的觸變性能明顯改善橡膠製品的抗拉強度,抗撕裂性和耐磨性,橡膠改良後強度提高數十倍。液體系統、粘合劑、聚合物等的流變性與觸變性控制、用作防沉、增稠、防流掛的助劑、HCR與RTV-2K矽酮橡膠的補強、可用來調節自由流動和作為抗結塊劑來改善粉末性質等等。

氣相二氧化矽氣相二氧化矽

英文名:Silicon Dioxide

化學氣相沉積(CAV)法,又稱熱解法、乾法或燃燒法。其原料一般為四氯化矽、氧氣(或空氣)和氫氣在高溫下反應而成。

反應式為:SiCl4+ 2H2+ O2→SiO2+4HCl

國內外牌號

國產

親水性:廣州吉必盛(GBS):HL-150HL-200HL-200MHL-300HL-380

疏水性:HB-215HB-612HB-615HB-620HB-630HB-132HB-135HB-139

國外

德國瓦克(WACKER):親水性:V15、V15P、N20、N20P、T30、T40

美國卡博特(CABOT):親水性:LM-150、M-5、EH-5

日本德山(TOKUYAMA):親水性:QS-102、QS-20LS、QS-30、QS-40

套用

電子封裝材料

有機物電致發光器材(OELD)是目前新開發研製的一種新型平面顯示器件,具有開啟和驅動電壓低,且可直流電壓驅動,可與規模積體電路相匹配,易實現全彩色化,發光亮度高(>105cd/m2)等優點,但OELD器件使用壽命還不能滿足套用要求,其中需要解決的技術難點之一就是器件的封裝材料和封裝技術。目前,國外(日、美、歐洲等)廣泛採用有機矽改性環氧樹脂,即通過兩者之間的共混、共聚或接枝反應而達到既能降低環氧樹脂內應力又能形成分子內增韌,提高耐高溫性能,同時也提高有機矽的防水、防油、抗氧性能,但其需要的固化時間較長(幾個小時到幾天),要加快固化反應,需要在較高溫度(60℃至100℃以上)或增大固化劑的使用量,這不但增加成本,而且還難於滿足大規模器件生產線對封裝材料的要求(時間短、室溫封裝)。將經表面活性處理後的納米二氧化矽充分分散在有機矽改性環氧樹脂封裝膠基質中,可以大幅度地縮短封裝材料固化時間(為2.0-2.5h),且固化溫度可降低到室溫,使OELD器件密封性能得到顯著提高,增加OELD器件的使用壽命。

樹脂複合材料

樹脂基複合材料具有輕質、高強、耐腐蝕等特點,但近年來材料界和國民經濟支柱產業對樹脂基材料使用性能的要求越來越高,如何合成高性能的樹脂基複合材料,已成為當前材料界和企業界的重要課題。氣相法納米級二氧化矽的問世,為樹脂基複合材料的合成提供了新的機遇,為傳統樹脂基材料的改性提供了一條新的途徑,只要能將氣相二氧化矽(氣相白碳黑)顆粒充分、均勻地分散到樹脂材料中,完全能達到全面改善樹脂基材料性能的目的。

1、提高強度和延伸率。環氧樹脂是基本的樹脂材料,把氣相二氧化矽(氣相白碳黑)添加到環氧樹脂中,在結構上完全不同於粗晶二氧化矽(白炭黑等)添加的環氧樹脂基複合材料,粗晶二氧化矽一般作為補強劑加入,它主要分布在高分子材料的鏈間中,而納米二氧化矽由於表面嚴重的配位不足、龐大的比表面積以及表面欠氧等特點,使它表現出極強的活性,很容易和環氧環狀分子的氧起鍵合作用,提高了分子間的鍵力,同時尚有一部分納米二氧化矽顆粒仍然分布在高分子鏈的空隙中,與粗晶二氧化矽顆粒相比較,表現很高的流漣性,從而使氣相法納米二氧化矽(氣相白碳黑)添加的環氧樹脂材料強度、韌性、延展性均大幅度提高。

2、提高耐磨性和改善材料表面的光潔度。氣相法納米級二氧化矽顆粒比普通二氧化矽要小100-1000倍,將其添加到環氧樹脂中,有利於拉成絲。由於氣相納米二氧化矽的高流動性和小尺寸效應,使材料表面更加緻密細潔,摩擦係數變小,加之納米顆粒的高強度,使材料的耐磨性大大增強。

3、抗老化性能。環氧樹脂基複合材料使用過程中一個致命的弱點是抗老化性能差,其原因主要是太陽輻射的280-400nm波段的紫外線中、長波作用,它對樹脂基複合材料的破壞作用是十分嚴重的,高分子鏈的降解致使樹脂基複合材料迅速老化。而氣相納米二氧化矽(氣相白碳黑)可以強烈地反射紫外線,加入到環氧樹脂中可大大減少紫外線對環氧樹脂的降解作用,從而達到延緩材料老化的目的。

塑膠

利用氣相二氧化矽(氣相白碳黑)透光、粒度小,可以使塑膠變得更加緻密,在聚苯乙烯塑膠薄膜中添加二氧化矽後,不但提高其透明度、強度、韌性,而且防水性能和抗老化性能也明顯提高。通過在普通塑膠聚氯乙烯中添加少量納米二氧化矽後生產出的塑鋼門窗硬度、光潔度和抗老化性能均大幅提高。利用納米二氧化矽對普通塑膠聚丙烯進行改性,主要技術指標(吸水率、絕緣電阻、壓縮殘餘變形、撓曲強度等)均達到或超過工程塑膠尼龍6的性能指標,實現了聚丙烯鐵道配件替代尼龍6使用,產品成本大幅下降,其經濟效益和社會效益十分顯著。

塗料

我國是塗料生產和消費大國,但當前國產塗料普遍存在著性能方面的不足,諸如懸浮穩定性差、觸變性差、耐候性差、耐洗刷性差等,致使每年需進口大量高質量的塗料。上海、北京、杭州、寧波等地的一些塗料生產企業敢於創新,成功地實現了氣相二氧化矽(氣相白碳黑)在塗料中的套用,這種納米改性塗料一改以往產品的不足,經檢測其主要性能指標除對比率不變外,其餘均大幅提高,如外牆塗料的耐洗刷性由原來的一千多次提高到一萬多次,人工加速氣候老化和人工輻射暴露老化時間由原來的250小時(粉化1級、變色2級)提高到600小時(無粉化,漆膜無變色,色差值4.8),此外塗膜與牆體結合強度大幅提高,塗膜硬度顯著增加,表面自潔能力也獲得改善。

橡膠

橡膠是一種伸縮性優異的彈性體,但其綜合性能並不令人滿意,生產橡膠製品過程中通常需在膠料中加入炭黑來提高強度、耐磨性和抗老化性,但由於炭黑的加入使得製品均為黑色,且檔次不高。而氣相法二氧化矽(氣相白碳黑)在我國的問世為生產出色彩新穎、性能優異的新一代橡膠製品奠定了物質基礎。

在普通橡膠中添加少量氣相二氧化矽(氣相白碳黑)後,產品的強度、耐磨性和抗老化性等性能均達到或超過高檔橡膠製品,而且可以保持顏色長久不變。納米改性彩色三元乙丙防水卷材,其耐磨性、抗拉強度、抗折性、抗老化性能均提高明顯,且色彩鮮艷,保色效果優異。彩色輪胎的研製工作也取得了一定的進展,如輪胎側面膠的抗折性能由原來的10萬次提高到50萬次以上,有望在不久的將來,實現國產汽車、機車輪胎的彩色化。

顏(染)料

有機顏(染)料雖具有鮮艷的色彩和很強的著色力,但一般耐光、耐熱、耐溶劑和耐遷移性能往往不及無機顏料。通過添加氣相二氧化矽(氣相白碳黑)對有機顏(染)料進行表面改性處理,不但使顏(染)料抗老化性能大幅提高,而且亮度、色調和飽和度等指標也均出現一定程度的提高,性能可與進口高檔產品相媲美,極大地拓寬了有機顏(染)料的檔次和套用範圍。

陶瓷

用氣相二氧化矽(氣相白碳黑)代替納米Al2O3添加到95瓷里,既可以起到納米顆粒的作用,同時它又是第二相的顆粒,不但提高陶瓷材料的強度、韌性,而且提高了材料的硬度和彈性模量等性能,其效果比添加Al2O3更理想。利用氣相二氧化矽(氣相白碳黑)來複合陶瓷基片,不但提高了基片的緻密性、韌性和光潔度,而且燒結溫度大幅降低。此外,氣相二氧化矽(氣相白碳黑)在陶瓷過濾網、剛玉球等陶瓷產品中套用效果也十分顯著。

密封膠、粘結劑

密封膠、粘結劑是量大、面廣、使用範圍寬的重要產品。它要求產品粘度、流動性、固化速度達最佳條件。我國在這個領域的產品比較落後,高檔的密封膠和粘結劑都依賴進口。國外在這個領域的產品已經採用納米材料作改性劑,而氣相二氧化矽(氣相白碳黑)是首選材料,它主要是在氣相二氧化矽(氣相白碳黑)表面包敷一層有機材料,使之具有憎水性,將它添加到密封膠中很快形成一種矽石結構,即氣相二氧化矽(氣相白碳黑)小顆粒形成網路結構抑制膠體流動,加快固化速度,提高粘結效果,由於氣相二氧化矽(氣相白碳黑)顆粒尺小從而也增加了產品的密封性和防滲性。

玻璃鋼製品

玻璃鋼製品雖然有輕質、高強、耐腐蝕等優點,但其本身硬度較低、耐磨性較差。有關專家通過超聲分散方法將氣相二氧化矽(氣相白碳黑)添加到膠衣樹脂中,與未加氣相二氧化矽(氣相白碳黑)的膠衣做性能對比實驗,發現其莫氏硬度由原來的2.2級(相當於石膏的硬度)提高到2.8~2.9級(3級是天然大理石硬度),耐磨性提高1~2倍,因納米顆粒與有機高分子產生接枝和鍵合作用,使材料韌性增加,故抗拉強度和抗衝擊強度提高1倍以上,耐熱性能也大幅提高。

藥物載體

隨著當前城市生活垃圾的大幅增長以及環境污染的日趨嚴重,加大消滅“四害”的力度、預防疾病的傳播已十分迫切。在樹幹上塗刷石灰、向垃圾箱噴灑藥水已作用不大,現在大城市已採用噴塗中樞神經麻醉藥類殺蟲劑來消滅蚊子、蒼蠅、蟑螂等昆蟲類害蟲,但這些殺蟲劑多從國外進口,價格較高,噴塗後有效期較短(只有一個月)。採用氣相二氧化矽(氣相白碳黑)為載體吸附該類殺蟲劑,起到了很好的緩釋效果,據測定,其噴塗後有效期長達一年以上。

化妝品

對於化妝品來說,要求對紫外線禁止能力強,最好是既能防護紫外中波(UVB)對人體的危害,亦能對紫外長波(UVA)起防護作用。實質上,紫外禁止包括兩方面,一是前面所述對紫外線的吸收,另一方面是對紫外線的反射,目前,世界上從紫外反射性能角度開發的抗紫外劑還未見報導。

在防曬產品中以往多使用有機化合物為紫外線吸收劑,但是存在諸如為了儘可能保護皮膚不接觸紫外線而提高添加量之後,會增加發生皮膚癌以及產生化學性過敏等問題,而氣相二氧化矽(氣相白碳黑)為無機成分,易於與化妝品其它組分配伍,無毒、無味,不存在上述問題,且自身為白色,可以簡單地加以著色,尤其可貴的是氣相二氧化矽(氣相白碳黑)反射紫外能力強、穩定性好,被紫外線照射後不分解,不變色,也不會與配方中其它組分起化學反應。氣相二氧化矽(氣相白碳黑)的這些突出特點為防曬化妝品的升級換代奠定了良好的基礎。

抗菌材料

利用氣相二氧化矽(氣相白碳黑)龐大的比表面積、表面多介孔結構和超強的吸附能力以及奇異的理化特性,將銀離子等功能離子均勻地設計到氣相二氧化矽(氣相白碳黑)表面的介孔中,並實施穩定,成功開發出高效、持久、耐高溫、廣譜抗菌的納米抗菌粉(粒徑只有70納米左右),不但填補國內空白,而且主要技術指標均達到或超過日本同類產品。經檢測,當納米抗菌粉在水中的濃度僅為0.315%時,對革蘭氏陽性代表菌種與革蘭氏陰性代表菌種的抗菌能力就可以非常明顯的表露出來,抑菌圈出現2-3mm,且隨著納米抗菌粉在水中濃度的增加,抑菌圈明顯增大。據測定,水中含Ag+為0.01mg/l時,就能完全殺滅水中的大腸桿菌,並能保持長達90天內不繁衍出新的菌叢。

將納米抗菌粉套用於搪瓷釉料中,生產出具有防霉、抗菌功能的滾筒洗衣機,其抗菌率高達99%以上。應該指出的是,納米抗菌粉在搪瓷釉料中使用條件較為苛刻,須在鹼性較強的液體中和高溫(900℃左右)燒瓷後仍保持很強的抗菌性能,這是其它抗菌粉望塵莫及的。將納米抗菌粉添加在內牆塗料中,生產出了具有長久抗菌防霉功能的內牆塗料。將納米抗菌粉用在婦女內褲洗滌劑、羊毛、羊絨洗滌劑、洗潔精、洗手液中,經衛生防疫部門檢測,其抗菌性能十分顯著。可以預見,隨著人們健康意識的增強,納米抗菌粉將逐漸被相關套用企業的廣大民眾所接受,在票據、醫療衛生、化學建材、家電製品、功能纖維、塑膠製品等行業中嶄露頭角。

其它

1、在光學領域的套用

納米微粒套用於紅外反射材料主要是製成薄膜和多層膜來使用。納米微粒的膜材料在燈泡工業上有很好的套用前景。高壓鈉燈以及各種用於拍照、攝影的碘弧燈都要求強照明,但是燈絲被加熱後69%的能量轉化為紅外線,這就表明有相當多的電能轉化為熱能被消耗掉,僅有一少部分轉化為光能來照明,同時,燈管發熱也會影響燈具的壽命,如何提高發光效率,增加照明度一直是急待解決的關鍵問題。納米微粒的誕生為解決這個問題提供了一個新的途徑。80年代以來,科研技術人員用氣相二氧化矽(氣相白碳黑)和氣相法納米二氧化鈦TiO2微粒製成了多層干涉膜,總厚度為微米級,襯在燈泡罩的內壁,結果不但透光率好,而且有很強的紅外線反射能力。據專家測算同種燈光亮度下,該種燈具與傳統的鹵素燈相比,可節約15%的電能。

2、新型有機玻璃添加劑

飛機的視窗材料常用的是有機玻璃(PMMA),當飛機在高空飛行時視窗材料經紫外線輻射易老化,造成透明度下降。為解決此問題,利用氣相二氧化矽(氣相白碳黑)極強的紫外反射性能,在有機玻璃生產過程中加入表面修飾後的氣相二氧化矽(氣相白碳黑),生產出的產品抗紫外線輻射能力提高一倍以上,抗衝擊強度提高80%。

親水性

氣相二氧化矽氣相二氧化矽

相關作用

1、氣相二氧化矽和指甲油

在指甲油中,AEROSIL氣相二氧化矽可以保證色素在光亮劑中分布均勻,防止色素沉澱,並可提供最終產品的流變性,從而改善塗布性。如果所使用的溶劑體系折射率與AEROSIL氣相二氧化矽的一致(1.48),就可以形成透明的指甲油配方,例如底彩和面彩。否則,當使用濃度較高時,它具有消光作用,反而消減所需光澤。親水性和疏水性AEROSIL氣相二氧化矽產品均可用於指甲油中,建議AEROSIL使用濃度介於0.25-4.0%之間。

2、氣相二氧化矽和唇膏

在唇膏中,AEROSIL氣相二氧化矽可令色素分布均勻,並可大大提高耐溫性,防止唇膏在溫度升高時出現軟化現象,塗抹到雙唇以後,AEROSIL能夠防止唇膏轉移到細小的唇紋之中而出現洇滲,令唇膏持久不脫色。當使用濃度較高時,光澤會下降。

根據所需產品特性,可選用AEROSIL 200或AEROSIL R972,濃度為0.25-4%。在某些特殊配方中,如粉底或潤唇膏中,可以使用高達10%的AEROSIL R972。

3、氣相二氧化矽和眼部護理

很多眼部和臉部用彩妝產品,包括蜜粉、粉底、胭脂、睫毛膏和眼線等,僅使用AEROISL 氣相二氧化矽就可獲得所需的各種特性和必要的穩定性。AEROSIL氣相二氧化矽是高效的抗結劑和自由流動劑,能提高儲存穩定性和粉狀產品的分散性。AEROSIL也令化妝品得以使用色素,特別市在高固體含量的情況下,最後,AEROSIL可作為高效的加工助劑用於研磨和過濾粉質。

相關搜尋

熱門詞條

聯絡我們
