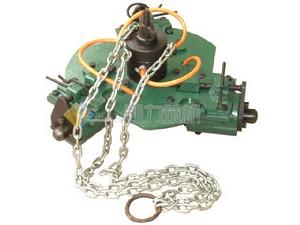

氣動築爐機

氣動築爐機由氣體分配器、氣缸套、氣錘頭、長度調節桿及鏈條組成，主要用於中頻爐的乾質爐襯材料打結，氣動築爐機是利用氣錘頭敲擊中頻爐坩堝內壁原理，使爐襯材料的大小顆粒互相填充空隙，以達到爐襯材料緊密的效果。該築爐機設計有自動旋轉裝置，在使用過程中均可自動旋轉，並可隨意調節輸入氣量，以調節振動力大小，保證打結效果均勻。
該築爐機操作簡單，需一人操作行車吊起，確定好打結位置後開戶氣源，在打結過程中可適當調節壓力大小，以確保打結均勻，並可隨時操作行車均勻向上下移動。

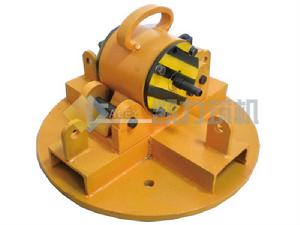

氣動築爐機的工作原理與電動築爐機不同，與電動築爐機相比，自動性更強，只需要用吊車吊著即可自動打結。是通過氣泵使其振動從而完成打結，氣動築爐機一般還可配爐底振動器，這樣就直接節省了人工。
氣動築爐機一般適合打結3噸以上大型中頻電爐。
氣動築爐機優點：
1. 自動旋轉，連續錘擊，省時省力；
2. 搗築均勻，無顆粒偏析，搗結密度高；
3. 振動力及振動頻率可調，適應性強；
4. 築爐質量保證；
5. 改善築爐作業環境。
氣動築爐機的套用範圍：
適用於無芯爐、中頻電爐築爐

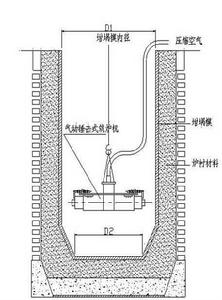

適用爐容量 (t) 坩堝內徑 D1(mm)
1.0 ~ 2.5 直徑500 ~ 700
~ 3.5 直徑600 ~ 840
~ 5.0 直徑700 ~ 940
~ 6.0 直徑800 ~ 1040
~ 8.0 直徑900 ~ 1140
~ 12.0 直徑1000 ~ 1240
~ 15.0 直徑1100 ~ 1340
~ 18.0 直徑1200 ~ 1440
~ 25.0 直徑1300 ~ 1440
~ 30.0 直徑1400 ~ 1540
註：用戶選型以D1 尺寸為準。
壓縮空氣工作壓力不得小於 0.6 Mpa
壓縮空氣管徑須等於或大於 18 mm
使用前及使用後須向連線膠管內灌注潤滑機油

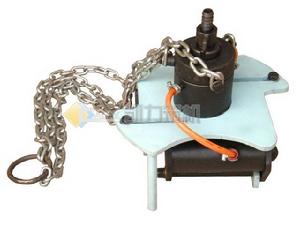

KLQ-SE型氣動築爐機套用於0.5-1.5噸感應電爐側壁爐襯築爐
KLQ-ZS型氣動築爐機套用於3-8噸感應電爐爐底爐襯築爐　
KLQ-DS型氣動築爐機套用於15-30噸感應電爐側壁爐襯築爐
