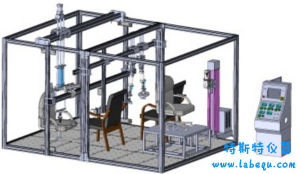

椅子綜合測試機

椅子綜合測試機

本文主要介紹TST-F755椅子綜合測試機套用領域、測試內容、結構描述

一、 TST-F755椅子綜合測試機套用領域:
在同一台試驗機上可以進行椅子的各種測試。節省設備投入經費,滿足以下規定要求:BIFMAX5.1,QB/T2280等。也可以根據國家進行家具測試。用戶可以通過簡單快捷的調整,完成椅子椅座-椅背、扶手、兩側等部位的力學性能測試,
二、 TST-F755椅子綜合測試機測試內容:
BIFMA5.1第5節背架強度試驗、第12.3節後背穩定性試驗,第12.4節前端穩定性、第13節扶手強度試驗(垂直靜態),第14節扶手強度試驗(水平靜態)、第15節背架耐久性測試(循環性)第22節外止位制動試驗、BIFMA5.5第8節抬腳強度試驗。
三、TST-F755椅子綜合測試機結構描述:
本機由數個部分結合組成
1、1組拉力結構,通過伺服電機和帶子滑輪架構,將轉動的力度轉化為拉力,並輔以力值轉感器正確讀取拉力,閉環式控制伺服電機的動作,實現多項拉力。靜態和循環的測試。拉力和速度均可自由設定。
2、測試機底板鑽有多排螺絲孔,方便安裝不同附屬檔案和固定測試條件
3、每組氣動制動器前端配有快速接頭,方便更換不同的載入塊和夾具
4、控制器作用PLC和彩色觸控螢幕,操控界面簡單合理、圖形化表示,更方便任何操作者使用
5、椅子座面載入力:5~200kg。
6、椅子靠背載入力:5~100kg
7、2組氣動致動器可做10度活動式傾斜安裝或垂直固定式安裝.另外2組水平安裝致動器可作椅腳水平推力測試,此兩組水平安裝制動器調節範圍最低為20mm,最高為250mm,最大推力為60kg.左右兩邊的制動器可單獨工作或同時工作。
8、扶手高度調節範圍:550mm~950mm
9、推力可調,持壓時間可調
10、最大試樣尺寸寬度:1000mm
11、測試速率:10~30次/min
12、測試空間尺寸:6000mmx3000mmx1800mm
13、電壓:220~240V
14、功率:1500W
15、壓縮空氣壓力:6kg/cm2
