格柵污水機

格柵污水機是由一種獨特的耙齒廠裝配成一組迴轉格柵鏈。 按水流方向耙齒鏈類同於格柵，在耙齒鏈軸上裝配的耙齒間隙可以根據使用條件進行選擇。 設備規格按機寬尺寸分GSLY300-3600型。

產品簡介:

格柵污水機是一種可以連續自動攔截並清除流體中各種形

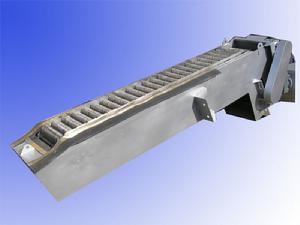

格柵污水機

狀雜物的水處理專用設備，可廣泛地套用於城市污水處理。自來水行業、電廠進水口，同時也可以作為紡織、食品加工、造紙、皮革等行業廢水處理工藝中的前級篩分設備，是目前我國最先進的固液篩分設備之一。

產品工作原理:

格柵污水機是由一種獨特的耙齒廠裝配成一組迴轉格柵鏈。在電機減速器

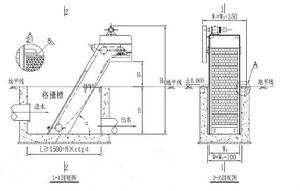

格柵機安裝圖

的驅動下，耙齒鏈進行逆水流方向迴轉運動。
耙齒鏈運轉到設備的上部時，由於槽輪和彎軌的導向，使每組耙齒之間產生相對自清運動，絕大部分固體物質靠重力落下。另一部分則依靠清掃器的反向運動把粘在耙齒上的雜物清掃乾淨。
按水流方向耙齒鏈類同於格柵，在耙齒鏈軸上裝配的耙齒間隙可以根據使用條件進行選擇。當耙齒把流體中的固態懸浮物分離後可以保證水流暢通流過。整個工作過程是連續的，也可以是間歇的。

產品特點:

該設備的最大優點是自動化程度高、分離效率高、動力消耗小、無噪音、耐腐蝕性能好，在無 人看管的情況下可保證連續穩定工作，設定了過載安全保護裝置，在設備發生故障時，會自動停機，可以避免設備超負荷工作。本設備可以根據用戶需要任意調節設備運行間隔，實現周期性運轉；可以根據格柵前後液位差自動控制；並且有手動控制功能，以方便檢修。用戶可根據不同的工作需要任意選用。
由於該設備結構設計合理，在設備工作時，自身具有很強的自淨能力，不會發生堵塞現象， 所以日常維修工作量很少。

產品技術參數:

1．設備和耙齒規格
設備規格按機寬尺寸分GSLY300-3600型。機寬
超過1800mm，則做成並在線上。耙齒柵隙分為1mm、3mm、5mm、10mm、20mm、30mm、40mm、50mm等各種規格，選型由過水量、提升高度、固液分離總量和所分離物質的形狀、顆粒大小來選擇，同時選配不同的材質。
2．設備長短規格
設備標準溝深為1535mm，可根據用戶需要及使用實際情況任意加長。特殊規格另行設計。

產品規格:

參數尺寸	GSLY-300	GSLY-500	GSLY-800	GSLY-1000	GSLY-1200
安裝角度	60°～75°	60°～75°	60°～75°	60°～75°	60°～75°
耙齒節距(mm)	100	100	100	100	100
電機功率(kv)	0.75	0.75	1.1	1.5	2.2
過水流量(T/h)	405	1125	3600	4500	6300
液體流量(m/s)	> 0.3	> 0.5	> 1	> 1	> 1
有效寬度k1(mm)	300	500	800	1000	12000
水槽寬度k3(mm)	550	750	1050	1250	1450
設備總寬k4(mm)	880	1080	1380	1580	1780
水槽深度H(mm)	1000～8000	1000～8000	1000～8000	1000～8000	1000～8000
