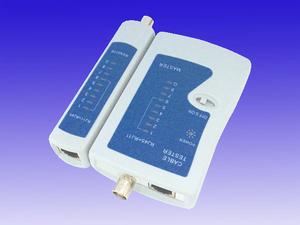

查線器 簡介
通信領域線路繁雜，無論是電話網路、電腦網路或其他金屬導線網路，各式各樣的線路總是象迷宮似的四通八達、縱橫交錯。每當排錯線或進行線路維護的時候，如何從一堆紊亂無章的線路中找出所需的線路或需要知道某線路點對點位置的時候，往往需要花費大量的時間、精力，成了線路工程技術人員的“老大難”問題。用“萬用表”一樣可以查線，為什麼要用查線器多用途通信線路查線器？在通信線路工程技術人員進行施工布線、工程維護、電工裝線、查排故障的時候，一大堆雜亂無章的通信線總是讓施工人員十分頭痛。布線時，成百上千的線路，就算都編了號碼，也不能保證完全正確，最後只要錯一條，就得讓你返工；而在工程維護、查排故障的時候，更是頭疼不已，用戶管理不善，網路線、電話線、電力線、內線外線………..線路一大堆，那一條線路才是出現故障的線路呢？
用“萬用表”找是個好辦法。但是一條條找，費時、費力。如果匯流排箱安裝在天花板上、地板下面、機櫃後面、桌子底下………..那就更是要命了，踮著、蹲著或甚至趴著，一通排查下來，自己腰酸背痛不算，用戶又要下班了。還落得個效率低下的不好名聲。有什麼解決辦法？

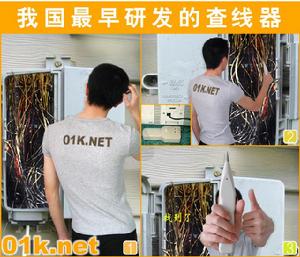

“查線器多用途通信線路查線器”是線路工程技術人員的好幫手，只需將“聰明鼠查線器”在一大堆紊亂無章的線路（電話線、網路線）上一掃而過，即可找出所需的線路，甚至無需剝開線路外皮，簡單、快捷。輕輕鬆鬆“一掃”搞掂。
查線器操作簡單、接口靈活、用途廣泛、攜帶方便，具有尋線、對線、查線及線路狀態檢測等功能，廣泛套用於電話網路線路工程、計算機網路線路工程或其他所有的金屬導線線路工程。
使用時只需將查線器在一大堆紊亂無章的線路上一掃而過，即可找出所需的線路，甚至無需剝開線路外皮，簡單、快捷。產品經過廣州市電信局、深圳市電信局、珠海市電信局等其他多個通訊工程部門、公司及交換機用戶的測試使用，反映熱烈，深受線路工程技術人員的喜歡，稱之為線路工程技術人員的得力助手，成了每個工程技術人員的隨身良伴，並取得了國家專利。 在各行各業在追求時間、服務和效益的競爭同時，通訊行業的壟斷性的經營也在逐步打破，聯通、吉通、網通等可以經營電信業務的公司也加緊了建設的步伐，特別是世貿加入在即，競爭日益激烈，效率及服務顯得更加重要，節省了時間即節省了成本，提高了效率即改善了服務，就是提高了企業的競爭力。
查線器 使用說明
◆概述：“查線器”是在總結長期實踐經驗的基礎上,突破常規概念,採用獨特的數據傳輸技術設計而成的多用途通信線路查對器.它具有尋線,對線及線路狀態測試三大功能,具有快捷,準確的特點,是通信線路安裝,維護工程技術人員的實用工具.廣泛套用於電話系統,計算機網路及其它涉及金屬導線線路的場合。
◆線路狀態測試：
“查線器”的線路狀態測試功能定性測試線路的一些基本狀況.線路狀態的測試只需由發射器完成,不需使用接收器。將鱷魚夾適配線的一端插入發射器的RJ-11插座,將適配線另一端的紅黑線夾夾上待測線路。
●線路直流電平檢測及正負極性判定
將發射器的功能選擇開關撥至OFF位置,將紅色及黑色夾夾上線路.如果狀態指示燈亮紅色或綠色,表示線路中有直流電平.如果綠色燈亮,紅色夾為正極,黑色線夾為負極;如果紅色燈亮,黑色線夾為正極,紅色線夾為負極.電平的高低可由狀態指示燈的明暗程度來判定:燈越亮,則電平越高;燈越暗,則電平越低。
●鈴流信號檢測
將發射器的功能選擇開關撥至OFF位置,將紅色及黑色夾夾上線路.當有鈴流信號進入時,狀態指示紅綠交替閃動.如果線路中同時有直流電平,則狀態指示燈在紅色或綠色的基礎上紅綠交替閃動。
●開路或短路測試
將發射器的功能選擇開關撥向TEST位置,將紅色及黑線夾夾上線路.有迴路時,狀態指示燈亮綠色.如果開路,燈不亮.線路上的阻抗可由狀態指示燈的明暗程度表示:燈越亮,阻亮
越小;燈越暗,阻抗越大。
◆連線埠適配：
●直接適配
在尋線時,如果用戶線路端為RJ-11插頭,則可直接將該插頭插入發射器的RJ-11插座上。
在對線時,如果用戶線路端為RJ-11或RJ-45插頭,則可直接將該插頭插入發射器或接收器的RJ-45插座上。
●通過適配線接入
下來購買本設備時隨時機附有一套連線埠適配線,用於本設備與用戶線路的匹配連線。
●鱷魚夾適配線
通過鱷魚夾適配線可將發射器或接收器上的RJ-11插座或RJ-45插座與用戶線路上的1對線連線起來。
● RJ-11適配線
通過RJ-11適配線可將發射器或接收器上的RJ-11插座或RJ-45插座與用戶線路上的1對線連線起來。
● RJ-45適配線
通過RJ-45適配線可將發射器或接收器上的RJ-45插座與用戶線路上的8芯RJ-45計算機網路插座連線起來。
◆尋線功能：
“查線器”的尋線功能主要是在眾多的線對中快速尋找出所需要的一對線。
將待測線路的一端(例如電話系統的分機端\計算機網路的終端)接入發射器的RJ-11插座中(或通過適配線連線),將發射器的功能選擇開關撥向SCAN位置.電源指示燈POWER閃亮及
狀態指示燈STATUS亮暗紅色表示發射正常工作。
打開接收器的電源開關,電源指示燈POWER亮.在等測線路的另一端(例如電話系統的配線架、接線盒,計算機網路的集成線器端)周圍偵聽接收器喇叭所發出的聲音。
比較聲的大小,發出的聲音最響的一對線為所要尋查的一對線。
◆對線功能：
利用“查線器”的對線功能,可快速測試下列線路的開路,短路及線序等的基本物理連線特性：①採用IEEE10Base-T,EIA/TIA568A,EIA,TIA568B,AT&T258A,TOKEN-TING等標準的
UTP計算機網路線;②2芯,4芯等電話等;③其它任何金屬連線線。
