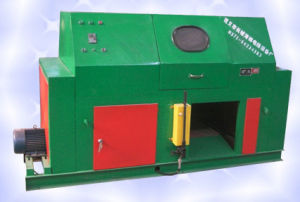

束絲機[銅絲]

束絲機型主要供塑膠、橡膠電線、電纜、絞合裸銅線、鋁線線芯之用，有自動上下線盤機構。操作簡便安全可靠。變頻束絲機是絞合銅軟或其它軟體線芯的一種設備，是把多根單體線芯按規定的型號絞合在一起，是一種絞合速度快，並按一定的長度（即節距）有規律的束絞為一體，便於生產電線時包覆塑膠或橡膠。

束絲機用途

變頻束絲機(絞線機)BCS400型主要供塑膠、橡膠電線、電纜、絞合裸銅線、鋁線線芯之用，有自動上下線盤機構。操作簡便安全可靠。變頻束絲機(絞線機BCS400型是絞合銅軟或其它軟體線芯的一種設備，是把多根單體線芯按規定的型號絞合在一起，是一種絞合速度快，並按一定的長度（即節距）有規律的束絞為一體，便於生產電線時包覆塑膠或橡膠。

束絲機結構

束絲機是由機罩、機架、變頻調速驅動電機、弓型絞線框、進線軸、蝸輪傳動、牽引、光桿排線、液壓手動上下線盤裝置組成。

束絲機主要技術參數

1、收線盤規格：PN400
2、單絲直徑：0.15—0.50mm
3、束合外徑：0.5 ～ 8mm 束絲截面：0.3～16mm平方
4、主機轉速：100—1000r.p.m
5、最大生產速度：150m/min
6、絞向：左右均可
7、電機：變頻器4kw

束絲機配置

1、束絲機（配變頻控制櫃，左右轉向，節距輪，手動升降盤具，排線器GP20型）。
2、漲力放線架50頭（彈簧調節鬆緊度）。
3、線盤：Φ160mm以下，Φ80mm以上。

束絲機操作規程

1、安裝結束後，詳細檢查該機是否穩固，發現有不穩固處進行加固。
2、開機前做好慢速轉動10分鐘，停機後檢查各部件是否牢固，是否有潤滑部件缺油，凡檢查出的問題進行解決。
3、按照生產銅軟絞線規格型號、股數及線徑，作好束絲前的準備。準備就緒把所絞合的銅線經絞合進線軸孔穿入，經絞合過線輪引入弓形圈線輪，再經導入輪後使絞合線經牽引輪、光槓排線纏繞在盤具上。調整所需要的節距。
4、束絲機配置為變頻控制調速、採用普通電機。從束絲放線架（用戶自備）上安裝的線盤引出的銅絲，經人工引入束絲機後，應慢速轉動束絲，使引入的銅絲開機時不斷線，並能正常運轉。
5、上下線盤由液壓升降系統調節升降高度，使裝卸線盤更方便。線盤安裝結束，操作桿應置在原來的位置，使弓形轉圈與上下線盤的工作平面離開，防止工作盤下有異物。
6、安裝線盤使線盤在頂輪之間轉動靈活，每次安裝線盤應注意此種鎖緊羅釘是否旋緊，使線盤在頂輪間脫落造成弓形轉圈碰撞致使機器損壞。
7、束絲機絞合時，收線盤的傳動靠前端摩擦輪摩擦打滑，應對摩擦輪上的摩擦帶進行調整，使之適應所絞合的束絲線經。
