智慧型數字壓力校驗儀

YFT-6C智慧型數字壓力校驗儀可用作為高精度的測量儀表、校準儀表對壓力/差壓變送器、壓力感測器、普通/精密壓力表等進行校驗與檢定,還具有電位差計、精密毫伏表、精密電流表、冷端溫度計等設備以及熱電偶分度查算表的功能。

智慧型數字壓力校驗儀

的詳細介紹
智慧型數字壓力校驗儀是我公司最新推出的攜帶型高精度測量儀表。採用優質元器件,採用自動化測試工藝,利用多CPU進行輔助處理而製成,保證了高精度及可靠性,具有體積小,重量輕,交直流兩用等特點。 本儀表除通過高精度智慧型壓力模組測量壓力;還具有六位半的數字多用表及信號源的直流輸入及輸出功能,包括電壓、電流不同量程的測量與輸出。
可用作為高精度的測量儀表、校準儀表對壓力/差壓變送器、壓力感測器、普通/精密壓力表等進行校驗與檢定,還具有電位差計、精密毫伏表、精密電流表、冷端溫度計等設備以及熱電偶分度查算表的功能。可廣泛套用於石油、化工、冶金、電力、計量、自動化等工礦部門和科研單位。
產品特點:
1.採用大螢幕液晶顯示屏。

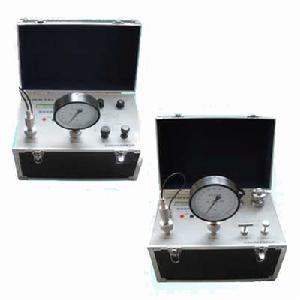

MY-YFT-6C智慧型數字壓力校驗台MY-YFT-6C智慧型數字壓力校驗台
2.五位、六位、七位的解析度顯示選擇。
3.高精度壓力測量,隨意更換模組即可改變數程。
4.高精度電壓、電流測量及輸出功能。
5.八種熱電偶測量與模擬。
6.自動校零及自動冷端補償
7.交直流供電,充電後可連續長時間工作。
8.USB及RS232通信接口。
9.體積小,攜帶方便。
主要功能:
1.壓力測量。
2.電壓測量。
3.電壓輸出。
4.電流測量。
5.電流輸出。
6.B,E,J,K,N,R,S,T等八種常用熱電偶的溫度精密測量及模擬。
7.熱電偶分度查算表。
技術指標:
1.壓力:
●本公司的壓力模組分為表壓、差壓、絕壓等類型,主要量程為:
(1)表壓:-100KPa~100MPa(各檔)
(2)差壓:-100KPa~1MPa (各檔)
(3)絕壓:0~110KPa (各檔)
●主要壓力量程測量準確度:0.05%F·S;0.02%F·S
2.電壓:
●測量:0-30V內各量程,0-5V量程的準確度為±(0.005% RD+0.005% FS),輸入阻抗: >5MΩ。
●輸出:0-15V,準確度:±(0.005% RD+0.005% FS),輸出阻抗:<1Ω
3.電流:
●測量: 0~30mA,準確度: ±(0.005% RD+0.005% FS),輸入阻抗:5Ω(另加保險絲電阻)。
●輸出:0-30mA, 準確度:±(0.005% RD+0.005% FS)。
熱電偶溫度指示
型號 測量範圍(℃) 指示精度%FS(保證溫度範圍℃)
K -270~1360 ±(0.005% RD+0.005% FS)(-150~1360)
N -270~1280 ±(0.005% RD+0.005% FS) (-100~1280)
R -50~1760 ±(0.005% RD+0.005% FS) (50~1760)
S -50~1760 ±(0.005% RD+0.005% FS) (50~1760)
T -270~400 ±(0.005% RD+0.005% FS) (-100~400)
B 50~1800 ±(0.005% RD+0.005% FS) (500~1800)
E -170~1000 ±(0.005% RD+0.005% FS) (-150~1000)
J -210~1200 ±(0.005% RD+0.005% FS) (-150~1200)
 注:指示精度對滿量程而言,指示精度欄內"溫度範圍"指保證精度的測量範圍,實際精度還必須考慮所配的熱電偶的精度。
電源:
機內充電電池6V,功耗:<0.6W。
外接電源:220V,50Hz。
6.工作環境:
溫度5~50℃,濕度<90%。
7.尺寸:250mm×195mm×50mm。
8.重量:約4kg。
原理簡介
本儀表採用多個CPU進行運算處理及功能實現,並進行自動校零及溫度係數補償;電流、電壓、溫度等被測信號通過CPU選通模擬電子開關而輸入,並放大至一定的幅度後送A/D轉換器轉換成數位訊號,其數位訊號通過I/O接口送CPU運算處理,以保證準確的測量值,最後通過液晶顯示器輸出。模擬信號的輸出採用高精度數模轉換器,並經放大緩衝輸出。
數據處理時採用最優三次樣條插值的非線性與溫度補償,採用自校準技術,利用液晶顯示器顯示測量及設定的參數。利用現代信號處理技術及現代測量理論來進一步提高測量性能。
附:壓力模組量程選擇:
1> 表壓
0--±0.5KPa, 0--±1KPa, 0--±2KPa, 0--±3KPa, 0--±4KPa, 0--±5KPa, 0--±6KPa, 0--±10KPa, 0--±16KPa, 0--±25KPa, 0--±40KPa, 0--±60KPa, 0--±100KPa, 0--160KPa, -100--160KPa, 0--250KPa, -90--250KPa, 0--400KPa, 0--600KPa, 0--1.0MPa, 0--1.6MPa, 0--2.5MPa, 0--4MPa, 0--6MPa, 0--10MPa, 0--16MPa, 0--25MPa, 0--40MPa, 0--60MPa, 0--100MPa, 0--160MPa, 0--250MPa, 0--400MPa, 0--600MPa。
2> 差壓:
0--±0.5KPa, 0--±1KPa, 0--±2KPa, 0--±3KPa, 0--±4KPa, 0--±5KPa, 0--±6KPa, 0--±10KPa, 0--±25KPa, 0--±40KPa, 0--±60KPa, 0--±100KPa, 0--160KPa, 0--250KPa, 0--400KPa, 0--600KPa, 0--1000KPa。
3> 絕壓(氣壓):
0--110KPa
