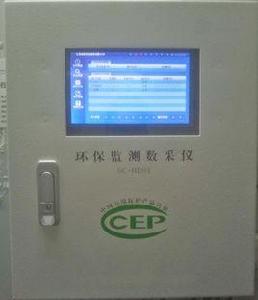

數據採集傳輸儀是現場儀表與上位機系統的連線儀器。數據採集傳輸儀通過數字通道、模擬通道、開關量通道採集監測儀表的監測數據、狀態等信息,然後通過傳輸網路將數據、狀態傳輸至上位機;上位機通過傳輸網路傳送控制命令,數據採集傳輸儀根據命令控制監測儀表工作。在整個環境線上監測系統中,上位機是線上監測系統軟體平台的統稱,下位機則是現場儀器儀表的統稱,包括儀表供應商提供的具有計算處理能力的工業控制計算機。
1 、管理歸一化
數據採集傳輸儀是污染源線上監測系統必備組件,其主要作用是管理歸一化。按照國家相關標準的要求,線上監測系統的作用是建立全省統一、功能一致、上下貫通的信息平台,實現企業、運維單位、縣級環保、市級環保和省級監控平台信息同步,及時連通。系統所生成的數據是政府環保部門監管執法的參考標準,對於數據來源、數據格式、數據精度、採集頻次都有明確的要求。儀表廠商只對分析數據的準確性負責,而眾多的儀表都有各自的數據傳輸方式,這樣就造成了數據接口不一致,導致管理混亂。數據採集傳輸儀的作用就能解決這一混亂局面。前端儀器與上位機採用數據採集傳輸儀連線後,符合國家標準的“現場儀表+數采儀”模式,就很好地實現了歸一化的管理。
2 、運維規範化
數據採集傳輸儀是實現運維規範化的保證。線上監測監控系統建設完成後,系統運行維護和管理是確保系統正常運行的關鍵所在,只有首先實現數據傳輸的穩定性,才能逐步提高線上監測數據的準確率,最終達到監測數據作為環境管理依據的目標。所以,使用穩定的數據採集傳輸儀,就可實現運維工作程式化、規範化,以提高系統維護、應急處理的效率。
3 、傳輸標準化
數據採集傳輸儀實現了數據傳輸的標準化。線上監測系統上位機使用的是一套公用軟體平台,前端則是獨立站房、獨立採集系統。現場系統中的數據傳輸共涉及兩個部分,與上位機系統通訊、與現場儀表(或現場機)通訊。當前,所有上位機監控平台供應商均採用了標準的HJ/T212-2005協定與現場機進行通訊。由於現場儀表通訊種類繁多,輸出信號也不盡相同。數據採集傳輸儀兼容這些通訊方式,將儀表輸出信號或數據進行標準化數據處理,使得不同種類的儀表與各個數據監控平台都可以實現“透明傳輸”。市場所存在的煙氣系統大都自帶工控機,部分廠家的水質儀器系統也帶工控機。但工控機僅作為儀器端的一部分,也需要數據採集傳輸儀實現標準化數據傳輸。
