擺台氣缸

概述

擺動氣缸是利用壓縮空氣驅動輸出軸在一定角度範圍內作往復迴轉運動的氣動執行元件。用於物體的轉位、

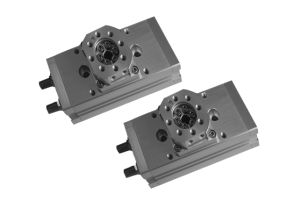

Maxair擺台氣缸

擺動氣缸
翻轉、分類、夾緊、閥門的開閉以及機器人的手臂動作等。
擺動氣缸的選取參數有：機種型號，公稱尺寸，擺動角度，擺動起點，開關形式，開關數及選擇項。
擺動角度：起始點與器口位置形成的角度。

擺台氣缸參數：

Maxair擺台氣缸（齒輪齒條型）ASQB系列（擺台大小10～200），擺台氣缸又名旋轉氣缸，擺動氣缸。

高精度型使用高精度滾珠軸承，故垂直及水平位置精度提高到±0.01mm。

迴轉台型，工件安裝方便,擺動順滑、準確。

中空軸可引入電線或氣管。標準帶角度調整裝置，調節角度範圍大（0~190°）。

內置磁環，可安裝磁性開關。

最低使用壓力0.1MPa（高精度型10為0.2MPa，20~50為0.1MPa），最大擺動角度190°。
