採樣電阻

採樣電阻

採樣電阻是電流採樣和對電壓採樣。對電流採樣則串聯一個阻值較小的電阻,對電壓採樣則並聯一個阻值較大的電阻。

簡介

電流採樣和對電壓採樣。對電流採樣則串聯一個阻值較小的電阻,對電壓採樣則並聯一個阻值較大的電阻。

作用

電阻 電阻

此類電阻,是按照產品使用的功能來劃分電阻。取樣電阻功能上就是做為參考,常用在反饋電路里,以穩壓電源電路為例,為使輸出的電壓保持恆定狀態,要從輸出電壓取一部分電壓做參考(常用取樣電阻的形式),如果輸出高了,輸入端就自動降低電壓,使輸出減少;若輸出低了,則輸入端就自動升高電壓,使輸出升高。一般使用在電源產品,或者電子,數碼,機電產品的電源部分,功能強大。在眾多電子產品上均常看到取樣電阻。

特點

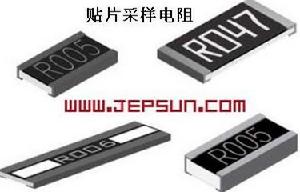

採樣電阻一般根據具體線路板的要求,分為外掛程式電阻、貼片電阻。採樣電阻,阻值低,精密度高,一般在阻值精密度在±1%以內,更高要求的用途時會採用0.01%精度的電阻。國內工廠生產的大部分都是以康銅、錳銅為材質的外掛程式電阻,但是,廣大的用戶更需要的是貼片的高精密電阻來實現取樣功能,這是為了滿足產品小型化產品生產的自動化的要求。能夠生產在低溫度係數,高精密度,超低阻值上做到滿足用戶要求電阻的廠商並不多見。

一般採樣電阻的阻值會選在1歐姆以下,屬於毫歐級無感電阻,但是部分電阻,有個採樣電壓等要求,必須選擇大阻值電阻,但是這樣電阻基數大,產生的誤差大。這種情況下,需要選擇高精度的無感電阻(可到0.01%精度,即萬分之一精度),這樣就可以讓採樣出來的數據非常可信。貼片超低阻值電阻(0.0005歐姆,2毫歐,3毫歐,10毫歐等),貼片合金電阻,大功率電阻(20W,30W,35W,50W,100W)等產品,溫度係數可達到正負5PPM。
