排煙櫃

排煙櫃,又名通風櫃,是一種實驗室用的專業設備。適用於有空調或淨化要求的場所,及空調房間內的補充風量的消耗。

工作原理

排煙櫃排煙櫃

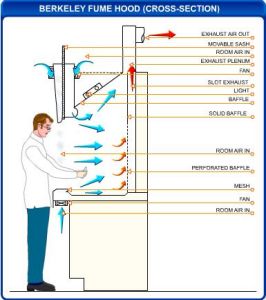

排煙櫃,是在正確連線實驗室通風系統後,可有效排除實驗過程中產生的有害氣體,物質,以保護實驗室人員的安全。
實驗室排煙櫃必須設定導流析以及BYPASS系統,以控制櫃內氣流的形態及開口處的氣流分布。排煙柜上方設有BYPASS孔,當移門下降時,BYPASS孔開啟,使外部的空氣補進櫃內,以保持表面風速,維持室內通風系統和通風系統耗氣體積之間的平衡,並且阻礙了由於移門下降而導致的表面風速增加,從而影響操作。排煙櫃操作區底端還設有一個下補風口,讓空氣通過翼片連續地補進櫃內,以確保有害氣體滯留於操作台面

設計要求

1.在排煙櫃正上方有數排BY-PASS孔。
2.防爆:櫃體前端為6MM厚雙層防爆玻璃,兩側為鋼結構,頂部日光燈的軟連線對爆炸有釋放作用。
3.防火:整體阻燃防火
4.抗腐蝕:外部:鋼製櫃體,採用EPOXY粉末靜電噴塗,有優越的抗腐蝕性能。內部:使用抗腐蝕材料,有優越的抗酸鹼及有機溶劑的能力
5.高效:導流板為三段式設計,大大提高排煙功效

類型及其規格

排煙櫃排煙櫃

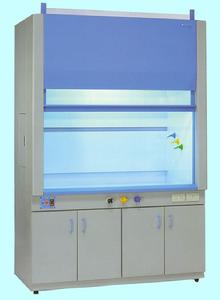

[標準型}
◆外 殼:厚1.2㎜鍍鋅鋼板,粉體烤漆。
◆內 罩:厚6㎜抗蝕實心化學板。
◆台 面 板:厚1/2"抗蝕實心進口化學板。
◆視 窗:厚6㎜安全玻璃。
◆視窗把手:厚1.2㎜不銹鋼。
◆照 明:40W日光燈組。
◆排 風 罩:8"、10"出風口。
◆門 把:不銹鋼成型把手。
◆底 座:厚1.2㎜鍍鋅鋼板,粉體烤漆。

排煙櫃排煙櫃

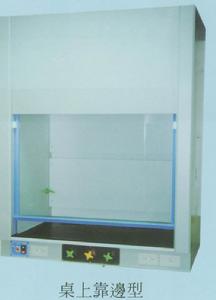

[桌上靠邊型]

◆外殼除鍍鋅鋼板外,另可指定使用不銹鋼SUS304#、316#材質或PP材質。
◆內 罩:除標準型之6㎜抗蝕實心化學板外,另可選用不銹鋼SUS304#、316#材質或PP材質。
◆台面板:除標準型之1/2"抗蝕實心進口化學板外,另可選用不銹鋼SUS304#、316#材質或PP材質。

排煙櫃排煙櫃

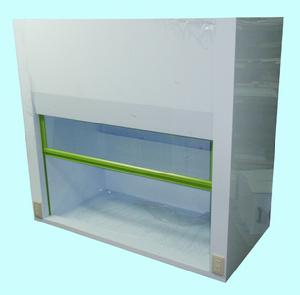

[其他類型-PP排煙櫃]
◆主體材質:使用進口耐酸鹼之瓷白色PP板8㎜厚,全部組件不含木質夾心板與鍍鋅鋼板。
◆排氣風管:採用8"、10" PVC風管(視HOOD尺寸而異)。
◆照 明:照明日光燈40W 2支,FRP 或PP材質燈罩。
◆視窗把手:透明PVC視窗,上下無段自動配重平衡,模具押出成型ABS塑膠,玻璃視窗把手。
◆龍 頭:單口PP鵝頸龍頭。
◆水 槽:PP材質。
◆具下座儲物櫃,可拆式背板,便於管線維修。
◆可擴充之配備:
 □進口塑膠或鐵弗龍清洗槍。
 □廢氣處理活性碳吸附箱。
 □壓差顯示器。
 □流體考克及控制閥。
