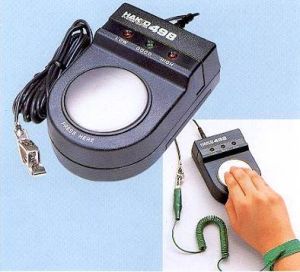

手腕帶測試儀

手腕帶測試儀

可對每隻手腕帶的配戴進行測試。具有體積小、重量輕、使用簡單。電阻阻值不在標準範圍內或電量過低會自動報警，紅燈亮並伴隨報警 套用：測試手腕帶導電功能是否良好。防靜電腕帶測試器可以方便的檢測各種類型的防靜電手腕帶的性能。

低電壓顯示，欠壓時自動報警

1. 本測試器為專用手腕帶,腳筋帶測試器,主要用於測試手腕帶和腳筋帶好壞.
2. 性能穩定,受環境工作溫度寬,可適合多種工作環境使用,所選用電路布局合理,電路穩定,受外界干擾小,調節方便,對本產品。
3. 測試器外接連線埠接手腕帶香焦插,手腕環與金屬按扣接觸緊密,按壓按扣.當外線環路因各因素上升到10MQ以上或小於800KQ時,測試器監測電路將自動發出聲光警報,提醒用戶注意(手腕帶損壞).
4. 本測試器有靈敏度,獨立調節連線埠,出廠前已調節好,請勿私自改變其套用範圍,如自行調節出現問題不承擔其造成的損失,特殊要求,請聯繫供應商.
5. 測試器外接直流9V電池。本測試器允許範圍800K≤R≤10MK5%有特殊規格將另行通知.
6. 本測試器套用廣泛,可接上所有符合ESD標準的有線手腕帶,其接口為香蕉插孔.
操作電壓: 9V
低阻警告: < 800K ohms
高阻警告: > 10M ohms
操作溫度 : 0 - 40攝氏度
操作說明：
1、在測試儀後的電池盒內放入9V電池。

手腕帶測試儀

2、插入香蕉夾以便測試儀連線到地線夾。
3、戴上手挽帶，須緊貼著手腕。
4、把地線接到手挽帶上 。
5、按下儀器正面的測試鈕。
可看到發光二極體顯示燈 亮和聽到聲音訊號
（1）若綠色“GOOD”燈亮，則接地系統系統安全。
（2）若紅色“LOW”燈亮，需檢查手挽帶與地線的電阻，當小於800千歐，這樣會對人體安全有影響
（3）若紅色“HIGH”燈亮，請檢查手挽帶是否在手腕上戴緊，再檢查手挽帶與地線的導線是否斷裂。
實時測試儀手腕帶的工作狀態

使用狀態

(1)正常工作狀態:紅`綠報警指示燈不亮,報警聲不響。
(2)檢測儀與人體接觸不良:紅色報警燈亮,發出報警聲。
(3)與地線接觸不良:綠色報警燈亮,發出報警聲。
(4)當檢測儀與人體接觸不良,同時與地線也接觸不良時,紅`綠報警燈亮發出報
警聲。
