恆溫恆濕機套用
南京拓展科技有限公司是專業從事恆溫恆濕、生物安全、理化檢測等實驗室整體規劃設計、安裝和運行保障為一體的高科技服務型企業，是實驗室綜合解決方案的提供者。拓展融合現代國際先進實驗室設計理念，憑藉多年來在實驗室領域的專業積累基礎,不斷吸收已開發國家的先進技術與工藝，並結合國內的工程施工管理實踐，為國內眾多客戶提供了優質的整體實驗室工程和全面的技術支持，應對國內、國際日益加劇的技術競爭發展的需要。

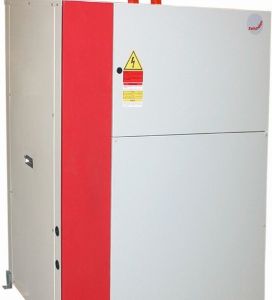

恆溫恆濕機系統的運作是通過三個相互聯繫的系統：製冷劑循環系統、空氣循環系統、電器自控系統；製冷劑循環系統，蒸發器中的液態製冷劑吸收空氣的熱量（空氣被降溫及除濕）並開始蒸發，最終製冷劑與空氣之間形成一定的溫度差，液態製冷劑亦完全蒸發變為氣態，後被壓縮機吸入並壓縮（壓力和溫度增加）,氣態製冷劑通過冷凝器（風冷/水冷）吸收熱量，凝結成液體。通過膨脹閥（或毛細管）節流後變成低溫低壓製冷劑進入蒸發器，完成製冷劑循環過程。恆濕恆濕機溫度範圍：0℃～150℃,濕度範圍：30%～98%RH,根據試驗需求可分為立式和台式兩種。
恆溫恆濕機調節方式
實驗室空調是溫濕度控制的心臟，要求精度高，故障率低。所以必須要求空調能調節製冷量，目前市面上有兩種方式：變頻調節和冷凍水調節方式。
1、變頻調節：實際上就是通過改變供電性質而改變壓縮機的功率，讓壓縮機實現低負荷工作或者過負荷工作，同時調節製冷系統的節流量，所以必須添加非常多的繁瑣的環節，而且各環節必須完美匹配，否則出現故障。
2、冷凍水調節：採用7℃左右的冷水作為冷源，通過電動閥開大或者關小來控制水流量，從而輕易控制製冷量，而電動閥結構象家用水龍頭一樣簡單，所以故障率幾乎為零。但其控是效果不高，每次調整後在一定的時間段內只能達到±5%RH。
3、通風裝置：通風方式經歷過好幾個歷史階，從最初的底出風，到上自然送風，到上散流器送風，到現在最先進的上風管加微孔天花送風，下地板迴風方式，整個實驗室送風柔和、均勻，溫濕度控制非常穩定。
4、進風裝置：進風系統的第一作用是為工作人員提供生理新鮮空氣，其對實驗室溫濕度的穩妥定性也功不可沒，也是必不可少的設備：為了讓實驗室不受外界的干擾，必須向實驗室提供新風，以保持實驗室氣壓為正，這樣外界的空氣進入不了實驗室，確保實驗室長年溫濕度穩妥定。
尺寸對照表：
立式
一、容積（單位：L）工作室尺寸（D*W*H）mm外型尺寸（D*W*H）mm
BJYSL-DHS-100工作室尺寸：450×450×500mm外型尺寸：1150×900×1650mm
BJYSL-DHS-225工作室尺寸：500×600×750mm外型尺寸：1200×1100×1900mm
BJYSL-DHS-500工作室尺寸：800×700×900mm外型尺寸：1350×1280×2200mm
BJYSL-DHS-800工作室尺寸：800×1000×1000mm外型尺寸：1450×1480×2300mm
BJYSL-DHS-010工作室尺寸：1000×1000×1000mm外型尺寸：1650×1480×2300mm
二、
LRHS-101-LH 450×450×500 1200×1000×1650
LRHS-225-LH 500×600×750 1300×1150×1900
LRHS-504-LH 700×800×900 1450×1400×2100
LRHS-800-LH 800×1000×1000 1550×1600×2250
LRHS-1000-LH 1000×1000×1000 1850×1600×2250
台式
一、容積（單位：L）工作室尺寸（D*W*H）mm外型尺寸（D*W*H）mm
BJYSL-HS-100450×450×500mm1100×650×1000mm
BJYSL-HS-225500×600×750mm1200×800×1300mm
BJYSL-HS-500800×700×900mm1350×1000×1500mm
BJYSL-HS-800800×1000×1000mm1450×1200×1600mm
BJYSL-HS-0101000×1000×1000mm1650×1200×1500mm
二、
LRHS-101-ES 450×450×500 1200×1000×1650
LRHS-225-ES 500×600×750 1300×1150×1900
LRHS-504-ES 700×800×900 1450×1400×2100
LRHS-800-ES 800×1000×1000 1550×1600×2250
LRHS-1000-LES 1000×1000×1000 1850×1600×2250
加濕除濕
1.採用電子並立方式微動加濕 系統，附二隻磁簧開關，可減少因電子式而產生錯誤動作。
2.加濕筒采整座不鏽鋼製成。
3.采蒸發器盤管露點溫度(ADP)層流接觸除濕方式。
4.附過熱、溢流雙重保護裝置，可安心使用。
5.加濕、除濕系統完全獨立。
6.供應加濕筒水應儘量采純水或RO逆滲透水。
恆溫恆濕機選型和設計
恆溫恆濕機組特點：製冷量一般在10HP-200HP之間；
2.配置了電加熱和電極式加濕，加熱量一般富裕量較大，空調機配置加濕量均偏小，需要重新計算，一般需要加大一個型號或多配置一台；
3.有額定的風量要求；
4.有額定的冷卻水量要求；
5.冷凝器的阻力一般在0.82-3.45mH2O；
6.空調機組尺寸較小；
7.溫控範圍：18～25，靈敏度：±1；濕控範圍：50～70，靈敏度：±5；
8.機外靜壓一般在100～550之間；
9.設計條件：進風乾球溫度23℃，濕球溫度17℃；冷卻水進水溫度30℃，出水溫度35℃；一般適用在有溫濕度控制或整個設計面積不大的情況下。如果該工程面積較大，系統劃分較多，空調機房位置相對分散，管理和系統的控制就會帶不便，也不利於能量統一分配，能源浪費較嚴重。在這種情況下，一般面積在大於2000m2，建議採用冷水機組+組合式空氣處理機組的設計形式。
簡介
產品用途

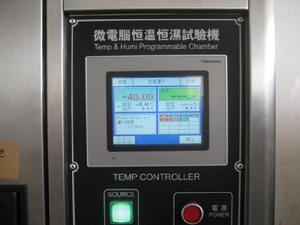

恆溫恆濕機控制器恆溫恆濕機（恆溫恆濕試驗箱｜可程式恆溫恆濕試驗機｜高低溫交變濕熱試驗箱）主要為電子零部件、工業材料、成品在研發、生產和檢驗各環節的試驗提供恆定濕熱、複雜高低溫交變等試驗環境和試驗條件，適用於電子電器、通訊、化工、五金、橡膠、玩具等各行業。
執行標準
GB/T 10592-1989 高低溫試驗箱技術條件
GB/T 10592-2008 高低溫試驗箱技術條件
GB/T 2423.4-1993 電工電子產品基本環境試驗規程試驗Db:交變濕熱試驗方法
GB/T 2423.4-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗Db 交變濕熱（12h＋12h循環）等。
設備特點
★造型設計完美：圓弧造型及表面噴塗處理，高質感外觀，並採用平面無反作用把手，操作容易，安全可靠。
★大型觀察窗視野寬廣明亮：採用三層真空鍍膜視窗和飛利浦節能螢光燈，無須雨刷除霧，保持清晰的觀測效果，可隨時觀察試品的狀況。
★水電分離確保全全：加濕系統管路與電源、控制器、電路板分離，可避免因管路漏水而影響電路，提高安全性。
★冷凍及控制系統先進可靠：原裝進口歐美全封閉壓縮機，進口環保冷媒，世界知名品牌的冷凍器件，原裝進口LCD觸控螢幕控制器，界面友好，操作簡單易學
詳細介紹
產品規格
MODEL測試區容積(L)內部尺寸(cm)外部尺寸(cm)
WHTH-08080W40×H50×D40W85×H140×D95
WHTH-150150W50×H60×D50W95×H150×D105
WHTH-225225W50×H75×D60W95×H165×D115
WHTH-408408W60×H85×D80W105×H175×D135
WHTH-800800W100×H100×D80W145×H190×D135
WHTH-10001000W100×H100×D100W145×H190×D155
詳細規範
一、適用範圍：
1. 溫度：-70℃至150℃ 2. 濕度：20%至98%RH
二、表頭控制精度：
1. 溫度：±0.3℃ 2. 濕度：±2.5%RH
三、表頭解析精度：
1. 溫度：0.1℃ 2. 濕度：0.1%RH
四、加溫速率：≥3℃/min。
五、降溫速率：≥1℃/min。
六、機器結構與材質：
1. 內箱尺寸：見產品尺寸表
2. 外箱尺寸：見產品尺寸表
3. 內箱材質：SUS＃304耐熱耐寒不鏽鋼板。
4. 外箱材質：SUS＃304高張力不鏽鋼板，並經多道薄膜游離層表面處理。
5. 保溫材質：高密度玻璃棉及高強度PU發泡絕緣材料。
6. 防汗機件：以系統K型管之熱能作防汗處理。
7. 門氣密材料：高張力parking耐溫-90至280℃。
8. 附屬設備：
a. 可調式活動盤2隻，可任意改變距離。
b. 外接用測試孔1隻，可作動態測試。
c. 廣角投射照明設備，采省電高效率日光燈。
d. 多層真空玻璃視窗，防爆型。
e. 附可調固定軸及活動輪4組。
七、冷凍系統及加熱系統：
1. 省電型高效率法國泰康壓縮機。
2. 采環保R404A冷煤。
3. 全程管路系統氮氣加壓測漏。
4. 波浪狀鰭片型強迫送風冷凝器。
5. 斜率式F I N — T U B E蒸發器。
6. 電磁閥；乾燥過濾器等冷凍元件。
7. 內螺鏇式K — T Y P E冷媒銅管。
8. U — T Y P E高速電熱管，加熱迅速。
9. 加溫、降溫系統完全獨立，不需手動控制。
八、加濕及除濕系統：
1. 採用電子並立方式微動加濕系統，附二隻磁簧開關，可減少因電子式而產生錯誤動作。
2. 加濕筒采整座不鏽鋼製成。
3. 采蒸發器盤管露點溫度(ADP)層流接觸除濕方式。
4. 附過熱、溢流雙重保護裝置，可安心使用。
5. 加濕、除濕系統完全獨立。
6. 供應加濕筒水應儘量采純水或RO逆滲透水。
九、送風循壞系統：
1. 采多翼離心式循壞風扇，加強軸心加耐高低溫之鏇轉葉片鋁合金製成，以達強制對流。
2. FLOW THROW送風方式；水平擴散垂直熱交換弧形循環。
3. 可調式側吹出風口及護綱迴風口。
十、電路控制系統：
a. 採用韓國大型液晶觸控螢幕LCD中英文文字與數據資料銀幕顯示交談方式。
b. 可記憶多組程式(PTN)，而各組程式(PTN)可反覆循環執行。
c. 微電腦全自動PID+SSR控制方式，既方便又隱定。
d. 溫度，濕度可做自動控制，且各組程式可相互連結(LINK)執行。
e. 微電腦智慧型多功能控制，具有各組冷凍壓縮機、電磁閥、加溫HEATER、加濕HEATER….等全自動控制輸出功能。
f. 各系統的主要元件配件備有安全檢知介面裝置，當異常故障發生時，立即切斷電源。
十一、安全保護系統：
1. 系統控制迴路保險絲。
2. 附有無熔絲保護開關。
3. 超溫、斷水過熱保護開關。
4. 冷凍壓縮機過負載保護裝置。
5. 系統過電流保護裝置。
6. 故障指示燈。
7. 控制器設定錯誤故障顯示及警示。
十二、電源：AC 220V 1Φ 50Hz或AC 220V 3Φ 50Hz
十三、保固期一年，免費送貨，調試。
十四、附送配製：1. 紗布一套 2. 操作說明書、保養書各一份
工作原理
恆溫恆濕機由製冷系統，加熱系統，控制系統，濕度系統，送風循環系統，和感測器系統等組成，上述系統分屬電氣和機械製冷兩大方面。下面敘述幾個主要系統的工作原理和工作過程。
1.製冷系統：製冷系統是恆溫恆濕機的關鍵部分之一。一般來說，製冷方式都是機械製冷以及輔助液氮製冷，機械製冷採用蒸汽壓縮式製冷，它們主要由壓縮機，冷凝器，節流機構和蒸發器組成。如果我們試驗的溫度低溫要達到-55℃，單級製冷難以滿足要求，因此恆溫恆濕機的製冷方式一般採用復疊式製冷。恆溫恆濕機的製冷系統由兩部分組成，分別稱為高溫部分和低溫部分，每一部分是一個相對獨立的製冷系統。高溫部分中製冷劑的蒸發吸收來自低溫部分的製冷劑的熱量而汽化；低溫部分製冷劑的蒸發則從被冷卻的對象（試驗機內的空氣）吸熱以獲取冷量。高溫部分和低溫部分之間是用一個蒸發冷凝器聯繫起來，它既是高溫部分的冷凝器，也是低溫部分的冷凝器。
2.加熱系統：加熱系統相對製冷系統而言，是比較簡單。它主要有大功率電阻絲組成，由於試驗要求的升溫速率較大，因此加熱系統功率都比較大，而且在試驗機的底板也設有加熱器。
3.控制系統：控制系統是綜合試驗箱的核心，它決定了試驗機的升溫速率，精度等重要指標。現在試驗機的控制器大都採用PID控制，也有少部分採用PID與模糊控制相組合的控制方式。由於控制系統基本上屬於軟體的範疇，而且此部分在使用過程中，一般不會出現問題。
4.濕度系統：溫度系統分為加濕和除濕兩個子系統。
加濕方式一般採用蒸汽加濕法，即將低壓蒸汽直接注入試驗空間加濕。這種加濕方法加濕能力，速度快，加濕控制靈敏，尤其在降溫時容易實現強制加濕。
除濕方式有兩種：機械製冷除濕和乾燥除濕。機械製冷除濕的除濕原理是將空氣冷卻到露點溫度以下，使大於飽和含濕量的水汽凝結析出，這樣就降低了濕度。乾燥器除濕是利用氣泵將試驗箱內的空氣抽出，並將乾燥的空氣注入，同時將濕空氣送入可循環利用的乾燥進行乾燥，乾燥完後又送入試驗箱內，如此反覆循環進行除濕。現在大部分綜合試驗箱採用前一種除濕方式法，後一種的除濕方法，可以使露點溫度達到0℃一下。適用於有特殊要求的場合，但費用較貴。
5.感測器系統：感測器主要是溫度和濕度感測器。溫度感測器套用較多的是鉑電組和熱電偶。濕度的測量方法有兩種：乾濕球溫度計法和固態電子式感測器直接測量法。由於乾濕球法測量精度不高，現在的恆溫恆濕箱正逐步的以固態感測器代替乾濕球來進行濕度的測量。
6.送風循環系統：空氣循環系統一般有離心式風扇和驅動其運轉的電機構成。它提供了試驗機內空氣的循環。
操作方法
恆溫恆濕試驗機操作說明書
恆溫恆濕試驗機控制器說明書
注意事項
1. 本機於機側附有測試孔，可接於箱內測試線路時使用。
2. 測試中若欲觀察箱內變化狀況時，可將室內燈(LIGHT)開關開啟，經由視窗知悉內部之變化情形。
3. 本機若在0℃以下運轉時，應儘量避免打開箱門，因為做低溫時，若開啟箱門易造成內部蒸發器及其它部位之封冰現象，尤以溫度愈低狀況愈嚴重，若必須打開，則應儘量縮短開門時間。
4. 當完成低溫運轉時，務必設定溫度條件60℃施行乾燥處理約半小時，以免影響下一作業條件之測定時間或結冰現象。
5. 冰凍機之散熱器(冷凝器)應定期保養，保持清潔。
6. 加濕桶入水管，必須將所存留之空氣完全排出，以防水無法進入。
★特別注意：當機器完成低溫運轉後，若無上列第6點工作，亦務必設定常溫條件(30±5℃)使箱內之溫度在停機時為常溫狀態，以免影響箱內溫度很低而產生的結冰現象，以及視窗玻璃結霧現象。
7.於操作當中，除非有絕對必要，請不要打開箱門，否則可能導致下列不良後果：
－ 高溫濕氣衝出箱外 十分危險。
－ 箱門內側仍然持高溫 造成傷害。
－ 高溫空氣可能觸發火災警報，產生誤動作。
8. 請注意本機必須安全確實地接地，以免產生靜電感應。
9. 避免於三分鐘內關閉再開啟冰凍機組。
10. 如果箱內放置發熱試料時，試料電源控制請使用外加電源，不要直接使用本機電源。
11. 電路斷路器，溫度超溫保護器，提供本機測試品以操作者的安全保護，故請定期檢查。
12. 正確的裝置濕球的紗布，方能保證量取正確的相對濕度。
13. 絕對禁止試驗爆炸性，可燃性及高腐蝕性物質。
14. 請詳閱控制器說明書及相關說明書後，方可操作恆溫恆濕機。
