心牆土壩

在壩體中心設直立的或略偏上游設傾斜的防滲體(用黏土、鋼筋混凝土、瀝青混凝土或土工織物等)的土石壩。

心牆土壩

正文

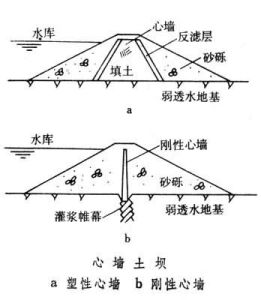

防滲體位於壩體中間的土壩。該防滲體稱心牆。上下游壩殼用透水料築成，支撐心牆並保持壩體穩定。心牆多用土料填築,稱為塑性心牆(圖a)。如用混凝土、鋼筋混凝土、瀝青混凝土修築稱剛性心牆（圖b,見堆石壩）。土心牆寬度應滿足防滲要求，與上下游透水壩殼間通常設反濾層過渡。這種壩適用於當地有防滲料和足夠數量透水料的地區，且透水料位於壩上下游，便於上壩。

心牆土壩

心牆土壩優點：①心牆位於中間，上下游被透水壩殼保護。心牆自重傳到基礎不受壩殼沉陷影響。②沿心牆與基礎接觸面的自重壓力較大，有利於兩者結合，可提高沿接觸面的滲透穩定性。③庫水下降時上游透水壩殼孔隙水迅速外排，不影響上游壩坡穩定，可設計得比較陡。下游壩殼浸潤線遠比均質土壩低，下游坡相對也陡一些，可節省工程量。④在防滲效果相同情況下，土料用量比斜牆壩少，施工受氣候影響也相對較小。⑤設定心牆便於與岸坡及混凝土建築物連線。缺點：①壩面有三種材料分區，施工比斜牆壩複雜，但比多種土質壩簡單。②心牆與壩殼平起，雨天不能先填壩殼爭取工期。③心牆位於中間，檢修不便。④在多泥沙河道上，心牆不易與水庫淤土連線以用作透水壩基的防滲鋪蓋；雖可在上游壩殼底部設定人工鋪蓋，以解決防滲體與天然淤土的連線問題，但人工鋪蓋卻成為上游壩殼抗滑的薄弱部位。
