微型ADCP水文儀器

微型ADCP水文儀器

4、HP StreamPro StreamPro

ADCP系統組成

1、微型換能器:直徑3.5cm,長12cm
2、電子單元:長20cm、寬10cm、厚15cm
3、小型浮體:長71cm、寬43cm、厚10cm
4、HP iPAQ掌上電腦
5、“藍牙”(BlueTooth)無線通訊
6、StreamPro操作軟體:WinRiver軟體

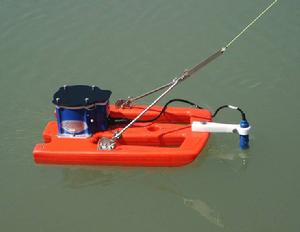

StreamPro 微型聲學都卜勒流速剖面儀(簡稱StreamPro ADCP)是TRDI公司新一代ADCP產品。它是專門為在極淺河流或明渠中進行流量測驗設計的。可以認為StreamPro ADCP是TRDI公司“瑞江”ADCP的微型版。與“瑞江”ADCP一樣,當StreamPro ADCP從河流或明渠斷面一側移動到另一側時即測出流量。
StreamPro 微型ADCP採用換能器與電子單元分離結構。換能器體積很小,其直徑僅為3.5cm。換能器與電子單元安裝在一特製的小型浮體上。用戶套用HP iPAQ掌上電腦運行StreamPro操作軟體進行流量測驗。電子單元與掌上電腦之間通過“藍牙”(BlueTooth)無線通訊。StreamPro 微型ADCP採集的數據格式與“瑞江”型ADCP的數據格式一樣,可以套用WinRiver軟體回放。

StreamPro微型ADCP主要特點

1、採用TRDI公司寬頻專利技術。
2、標準配置1-20 個可選單元、1-10cm 可選單元長度、0.1-2m剖面範圍(可升級至4m)。
3、“藍牙”(BlueTooth)無線通訊。

StreamPro微型ADCP技術指標

1、流速剖面測量 (寬頻專利技術):
2、單元數目 1-20
3、最小單元長度 2 cm
4、最大單元長度 10 cm
5、最大剖面深度 2 m(可升級至4m)
6、1st 單元起點 7-30 cm
7、流速量程 ±7.2 m/s
8、精度 ±1.0% ± 0.2cm/s
9、解析度 1 mm/s
10、流速數據輸出速率 1 Hz
11、水跟蹤呯速率 48 Hz

感測器配置

1、流速測量換能器: 頻率: 2 MHz
配置: 四聲束
聲束角: ±20º
聲束寬度: 3º
材料: 聚亞胺酯澆鑄殼體
2、溫度探頭: 量程: -4º to 40ºC
精度: ±0.5ºC
解析度: 0.01º C
3、通訊: “藍牙”(BlueTooth)無線通訊
波特率: 300-115,200 bps
4、軟體: 數據採集:StreamPro操作軟體
數據回放:WinRiver
5、電源: 電壓: 9-13.5 VDC,8塊AA鹼電池或充電電池
功耗: 8塊AA鹼電池可連續作業16小時;8塊充電電池可連續作業12小時
