彩鋼瓦屋頂支架安裝系統

彩鋼瓦屋頂支架安裝系統

確定風荷載的現場安裝。 安裝的軌道屋頂掛鈎。 滑下一個模組的安裝模組。

系統簡介

太陽能彩鋼瓦屋頂安裝系統對於商用或民用的屋頂太陽能系統的設計和規劃具有極大的靈活性。它套用於將常見的有框太陽能板平行安裝於斜屋頂上。獨特的鋁合金擠壓導軌,斜裝卡件,各種卡塊和各種各樣的屋頂掛鈎能夠被高度預裝從而使安裝簡便快捷,節省您的人力成本和安裝時間。定製的長度可以消除現場焊接和切割的必要,從而保證了產品從工廠到安裝地點的高防腐性,結構強度及美觀性。

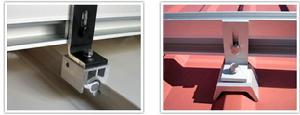

彩鋼瓦屋頂光伏支架系統彩鋼瓦屋頂光伏支架系統

安裝技術參數

安裝地點:斜屋頂
傾斜角度:平行屋頂(10~60 deg)
建築高度:20 m
最大風速:<60m/s
最大雪荷載:<1.4KN/m2
參考標準:AS/NZS 1170 和其他國際通用標準
產品材質:高強度鋁合金Al6005-T5& 不鏽鋼304
顏色: 自然色或定製
防腐處理: 陽極氧化& 不鏽鋼
質量保證:10年質保及20年使用壽命

安裝特點

一、安裝簡便. 斜裝卡件能從鋁合金擠壓導軌的任何位置裝入,並跟卡塊和掛鈎高度預裝從而最大地減少了安裝時間和成本。
二、高耐久性: 以20年的使用壽命及10年的質量保證為設計理念,所有的結構零件均為高強度不鏽鋼和陽極氧化鋁合金,保證材料的高耐久性。
三、承受極端氣候. 格瑞士太陽能斜屋頂支架系統由經驗豐富的工程師根據AS/NZS 1170 和其他國際通用標準設計用於承受極端氣候天氣條件。系統的主要受力件均經過各種各樣測試以保證其結構承載能力。
四、適用性廣. 格瑞士太陽能斜屋頂支架系統適用於現有市場上各種通用有框太陽能板安裝在各種類型的屋頂上,從小的太陽能系統到大型甚至幾兆瓦系統均能為其服務範圍。

安裝注意事項安裝

停止工作,在暴風雨的天氣。太陽能電池組件可以被捕獲在風中,使你跌倒。
從未一步或坐在玻璃表面的太陽能電池組件。玻璃可以打破,導致休克或身體傷害。該模組也可以停止發電。
總是用零部件供應附加的太陽能電池組件支架。使用較弱的零件,如螺絲過短,是危險的,可能導致太陽能模組或上下。
總是使用規定的工具。太陽能電池組件或安裝可能下降,如果安裝不足夠強大,例如當零件不收緊足夠。
不會修改或切割零件。這樣做是危險的。無法保證安全。
產品應安裝和維護人才。防止非授權人員遠離太陽能模組
點檢查
確定風荷載的現場安裝。請與您當地的建築和安全部門的特殊要求。確保屋頂結構可以支持的活的和死的負載造成的安裝光伏陣列。
安裝太陽能電池組件面向南方,如果可能的話。安裝的東西也是可能的,雖然數額發電量會較低。
安裝步驟
確定位置的屋頂掛鈎,根據你的設計。
屋頂鉤不得按對屋頂瓦。把它平。如果有必要,墊片屋頂鉤與木材。
如有必要,使用角磨機、錘切凹瓦覆蓋屋頂掛鈎的點在屋頂掛鈎是通過。(警告!不能使用固定屋頂鉤梯,這個極值點負荷可能損害瓦以下。
安裝的軌道屋頂掛鈎。你的軌道包括不同的長度,總是開始與最短的一塊。安裝軌鉤在屋頂上的鬆散,使用t-screw。
安裝夾具
安裝接頭連線多個軌在一起。滑動接合的後側上的預裝配軌。把第一螺栓牢固。然後滑下軌拼接成的。當走到了一起,緊固螺栓。連線完成。擴大的差距在鋼軌接頭的建議。留下一個缺口,一個手指的寬度。
放置第一個模組的底部的行。滑動端鉗緊模組和系。安裝結束夾中部夾。
夾安裝
滑下一個模組的安裝模組。加快中部夾。安裝其他組件和夾在這方式。即使保持模組。
