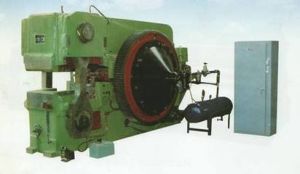

平鍛機

水平方向鐓鍛長棒料和管料的端部的鍛壓機械。平鍛機具有 3種運動機構。①凸模②活動凹模。③切斷機構，根據凹模的分模面位置,平鍛機又可分為垂直分模和水平分模兩類。

平鍛機

正文

水平方向鐓鍛長棒料和管料的端部的鍛壓機械。平鍛機具有 3種運動機構。①凸模（沖頭）：在水平方向作往復運動，一般可設定4～6個模膛，是用於積聚、鐓頭、沖孔、翻邊等鐓鍛工序的成形機構，也是主要施力機構。②活動凹模：能上、下向或橫向開合，用以夾持長棒料，並承受端部鐓鍛力。③切斷機構：用以將鍛件從長棒料上分離。平鍛機都採用曲柄滑塊機構傳動，由於加工工件大,鐓鍛力和夾緊力大,機器需要有足夠的剛度,以保證平鍛件的精度。根據凹模的分模面位置,平鍛機可分為垂直分模和水平分模兩類。常用的平鍛機為垂直分模。水平分模的平鍛機操作條件較好，易於實現自動化，但結構較複雜。平鍛機的規格用公稱工作力（鍛打力）或可鍛最大棒料直徑表示。公稱壓力一般為3150～30000千牛，相應的最大可鍛棒料直徑為50～270毫米。
