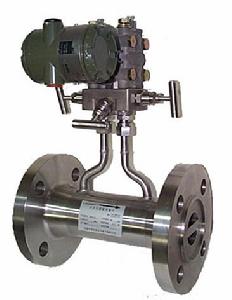

差壓V錐流量計(孔板流量計)

差壓V錐流量計(孔板流量計)

口徑:DN15~DN2000 口徑:DN15~DN2000 溫度:-40~850℃

差壓V錐流量計(孔板流量計)是一種比較有典型代表的流量計,屬於邊壁收縮式節流裝置,與普通節流裝置的測量原理一樣,均基於伯努利方程和流體連續性方程,所不同的是,普通節流裝置的最小流通截面為圓形,而V錐流量計的最小流通截面為環形。當流體流經懸掛在管道中的V型錐與管壁所形成的間隙,流體流速加快,在V型錐的最大端達到最大,在V錐的下游處形成一個低壓端,從而在V型錐前後產生差壓,基於封閉管道中的能量相互轉換的伯努利定律,利用流體的連續性方程和伯努利方程,即可推導出差壓值的數學關係式。通過對差壓的測量達到對流量的測量。

V錐流量計(孔板流量計)主要技術參數:
  • 精度等級:0.5級(差壓流量變送器精度應高於0.2級,含0.2級),(β:0.45~0.85,當β<0.55,量 程比4∶1
    時,精度等級:≤0.30)
  • 重複性:0.1%
  • 工作壓力:0~40MPa(有多個壓力等級可供選擇)
  • 工作溫度:-40~850°C
  • 環境溫度:-40~65°C、
  • 安裝直管段要求:前0-3D直管道,後0-1D直管段
  • 量程比寬:通常為10∶1,選擇合適的參數可達到50∶1
  • 壓損小:同樣的β值,壓損是孔板1/3~1/5
  • 口徑從DN25~DN2000



V錐流量計(孔板流量計)的技術特點:
  • 安裝要求低:前0~3D直管道,後0~1D直管段;
  • 量程比寬:通常為10∶1,選擇合適的參數最高可做到50∶1;
  • 壓損小:同樣的β值,壓損是孔板1/3~1/5;
  • 耐磨損:流線型錐形體節流後,在錐形體表面產生真空層效應,使得錐形體不易磨損;
  • 不堵塞,不粘附:錐形徹底吹掃式設計避免了流體中的殘渣、凝結物或顆粒的滯留;
  • 長期穩定性好:β值可長期不變,並保證長期精確測量;
  • 精度高:0.5級;
  • 重複性好:優於0.1%;
  • 信號穩定:"信號波動"是孔板的1/10;
  • β值範圍寬:V錐流量感測器獨特的幾何形狀允許有廣泛的β值範圍;
  • 口徑範圍寬:DN25~DN2000;
  • 可測高溫、高壓介質:工作溫度最高850℃, 最大壓力40MPa;
  • 可測髒污介質(焦爐煤氣、高爐煤氣、原料油、渣油等);
  • 可測氣液兩相介質(濕氣、冷凝水等);



差壓V錐流量計(孔板流量計)種類:
1.法蘭型
  • 連線方式:法蘭(平焊和對焊)
  • 口徑:DN15~DN2000
  • 取壓方式:承插焊,法蘭,螺紋
  • 壓力:0~40MPa
  • 溫度:-40~850℃
  • 材質:304不鏽鋼、316L不鏽鋼、20#碳鋼(詳見選型表)
  • 套用:液體,氣體,蒸汽
  • 適用介質:廣泛地套用於市政、電力、化工、石油化工、冶金、食品加工等行業中流量測量,幾乎適用於
  • 所有氣體、液體介質。

2.直接焊接型
  • 連線方式:直接焊接到工藝管線
  • 口徑:DN15~DN2000
  • 取壓方式:承插焊,法蘭,螺紋
  • 材質:304不鏽鋼、316L不鏽鋼、20#碳鋼(詳見選型表)
  • 適用介質:廣泛地套用於市政、電力、化工、石油化工、冶金、食品加工等行業中流量測量,幾乎適用於所有氣體、液體介質。
  • 套用:液體,氣體,蒸汽

3.夾持型
  • 連線方式:法蘭端面對夾
  • 口徑:DN15~DN150
  • 取壓方式:承插焊,螺紋
  • 壓力:0~40MPa
  • 溫度:-40~850℃
  • 材質:304不鏽鋼、316L不鏽鋼、20#碳鋼(詳見選型表)
  • 套用:液體,氣體,蒸汽



V錐流量計(孔板流量計)主要測量的介質:
煤氣:焦爐煤氣、高爐煤氣、城市煤氣
天然氣:包括含濕量5%以上的天然氣
腐蝕性氣體:濕的氯化物氣體等
空氣:包括含水,含塵埃的空氣、壓縮空氣等
煙道氣:各種鍋爐、加熱爐排放的煙道氣
2.蒸汽:飽和蒸汽、過熱蒸汽
3.液體
油類:原油、燃料油、含水乳化油、柴油、液壓油
水:原水、飲用水、生產水、污水等
有機物化學品:甲醇、乙二醇、二甲苯等
4.特殊流體
油+HC氣+沙
加氣的水:H2O+N2+空氣;H2O+CO2等
