實驗電爐主要用於實驗,多用作定量分析燒結、灰化試驗用,是間歇式電阻爐的一種。當今套用於大專院校、工礦企業等實驗和小批量生產之用。

電爐簡介

實驗電爐顧名思義,主要用於實驗,多用作定量分析燒結、灰化試驗用;是間歇式電阻爐的一種,但不是說間歇式電爐就是實驗電爐。

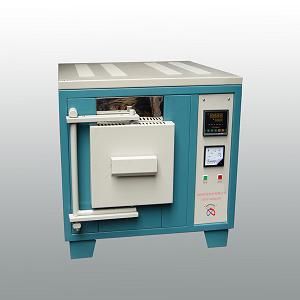

實驗電爐 實驗電爐

實驗電爐

用途和分類

當今套用於大專院校、工礦企業等實驗和小批量生產之用。

實驗電爐種類很多,但大致可以從以下幾個方面分類:1.從爐膛形狀上可分為:箱式電阻爐和管式電阻爐;2.從操作程式上可分為:人工編程電阻爐和人工智慧電阻爐;3.從實驗所需氣氛條件可分為:氧化氣氛電阻爐和真空氣氛電阻爐。4.從最高溫度上可分為:低溫電阻爐(600℃以下),中溫電阻爐(600℃-1000℃),高溫電阻爐(1000℃-1700℃),超高溫電阻爐(1800℃-2600℃)。

加熱元件

加熱元件分別為GWL--XB、0Cr25Al5、0Cr27Al7Mo2、Cr20Ni80、SiC、MoSi2、Td、Mo、W、二氧化鋯、鉻酸鑭加熱元件等。

特別是高溫爐的加熱元件,價格昂貴,而且使用壽命有限;二氧化鋯作為高溫加熱元件可以實現1800℃的高溫,但是製備困難,價格昂貴,而且低溫情況下導電性能不好,高溫電爐中套用有限。新型的鉻酸鑭加熱元件,克服了鉻酸鑭棒的低溫性能上的缺點,研製了新型雙加熱系統1800℃高溫電爐,為材料科學的發展提供重要的試驗設備。具有非常好的前景。1鉻酸鑭加熱元件的特點鉻酸鑭發熱元件是以鉻酸鑭為主要成分,在高溫氧化氣氛電爐中使用的電阻發熱元件,鉻酸鑭發熱元件最高表面溫度可達1900℃,爐溫可達到1800℃。耗能少,可以精確控制溫度,其爐溫穩定度可在1℃之內。鉻酸鑭發熱元件在使用過程中升溫速度不宜太快且越均勻越好,升溫速度不能大於400℃/h。爐溫升溫速度在300℃以下應<4℃/min,在300~1000℃時應<5℃/min,一般應控制在200~300℃/h之間。

控溫系統

實驗電爐操作簡單、控溫精度高、保溫效果好、溫度範圍大、爐膛溫度均勻性高、溫區多,控溫系統,有移相觸發、可控矽控制,過零觸發、固態繼電器,當今爐膛採用氧化鋁多晶體纖維材料比較多,雙層爐殼間配有風冷系統,能快速升降溫,該爐具有溫場均衡、表面溫度低、升降溫度速率快、節能等優點。

溫度控制採用先進的觸控螢幕控制,採用系統PLC控制,具有完全可靠,用戶實驗數據可查,實驗效率提高。配備RS232通訊接口,Sigma數據管理軟體,具有無紙記錄歷史數據和升溫曲線,校正溫度偏離誤差的功能,設備故障診斷分析。

實驗電爐特性

1、自然空氣隔熱式,輕巧易搬運。

2、升溫速度快,升溫到1100℃約只需30分鐘內。

3、爐內兩面輻射方式加熱,溫度分布均勻。

4、溫度控制:PID自動控制LED數字顯示。

5、保溫:進口耐高溫陶瓷棉保溫及陶瓷板、高鋁棉三重保溫。

高溫實驗電爐 高溫實驗電爐

6、加熱器:瑞典進口KANTHAL加熱器,耐用、升溫穩定、加熱速度快。7、內部採用耐高溫陶瓷板,不易變形,外部採用鍍鋅加高溫烤漆美觀,不易掉漆。

主要指標

生產方式:氣氛保護間歇式生產

加熱方式:電加熱 煅燒產品:粉體材料 使用溫度:60℃—1700℃ 溫控精度:≤±1℃

實驗電爐的分類:

箱式實驗電爐 箱式實驗電爐
氣氛箱式爐主要就是可以通入實驗氣體 氣氛箱式爐主要就是可以通入實驗氣體

箱式實驗電爐:1100℃,1200℃,1400℃,1600℃,1700℃,1800℃氣氛箱式實驗電爐:1400℃,1700℃

真空管式爐:1100℃,1400℃,1500℃,1700℃

開啟式管式爐 開啟式管式爐
真空管式爐 真空管式爐

適用範圍

實驗電爐是國家標準節能型周期作業電爐,主要供合金鋼製品、各種金屬機件正火、淬火、退火等熱處理之用,或金剛石等切割刀片進行高溫燒結用途。

陶瓷封閉恆溫 陶瓷爐面耐酸鹼耐高溫
溫度 40℃~500℃
熱速率 約20分鐘,全量程
恆溫精度 ±≤3℃數顯爐面溫度
安全 防止超溫器,無餘熱溫度上沖,熱態絕緣良好; ?國內首創,自主智慧財產權
質量 耐用、穩定接近國際先進水平

注意事項

1、除了做實驗外,不要停留在高溫爐管區。 2、實驗工作完畢時,若無人繼續使用,請關特殊氣體,保留N2流動, 爐管保持在standby溫度,並查看是否有其它電源該關而沒有關,如:cleanhood燈光、煮酸用的小電爐或其它,請隨手關掉。 3、處理HF時,請戴手套,如不小心碰到HF時,請立刻沖水,用葡萄酸鈣加2%之水,揉擦傷處15'。 4、石英玻璃製品請小心使用,以免破裂,引起嚴重割傷。 5、避免吸入從爐子或處理槽所冒出之各種氣體。 6、氰化鉀(KCN)不可與酸類混置,因兩者可產生劇毒之KCN氣體。 7、一旦發現有妨礙安全之事物時,請立即通知有關人員(技術員等)。 8、請節約純水用量。 9、破晶片、濾紙、棉花棒.......等,請勿掉入清洗槽的底部排水孔,以免因排水不良造成地板漬水。 10、長短推桿之前端,在還沒使用到時,請朝上以免污染。 11、晶片進出爐口時,承接boat的holder,請勿碰觸爐管口,以免污染爐管。

安裝與使用

電爐不需特殊安裝,只需平放在室內地面或台架上。控制器(如右下圖)應放在工作檯上,工作檯面的傾斜度不得超過5度.控制器離電爐最小距離不得少於0.5米.控制器不宜放在電爐上面,以免影響控制器正常工作.

1.

電爐不需特殊安裝,只需平放在室內地面或台架上。控制器(如右下圖)應放在工作檯上,工作檯面的傾斜度不得超過5度.控制器離電爐最小距離不得少於0.5米.控制器不宜放在電爐上面,以免影響控制器正常工作.

控制器 控制器

2. 與控制器及電爐相連的電源線,開關及熔斷器的負載能力應稍大於電爐的額定功率.

3. 接線時,首先轉松控制器外殼左右兩側的螺釘,然後將罩殼上翻,按圖示接好電源線.控制器與電爐的連線及熱電偶連線線(最好使用補償導線).將熱電偶從熱電偶固定座的小孔中插入爐膛,孔與熱電之間間隙用石棉繩堵塞,然後固定.(注意:電源的相-與中線不可接反,為了操作安全,控制器和電爐均需可靠接地)

4. 檢查接線無誤後即可通電,首先合上電源開關,然後將控制器面板上的鈕子開關拔向開的位置,調節設定按鈕,把溫度設定到您所需要的度數上,如果把設定開關拔向測量位置上,紅燈滅(NO),亦有接觸器的吸合聲響,電爐通電,電流表指示加熱電流值,溫度隨爐內溫度升高而徐徐上升,說明工作正常.

當溫度上升至設定的所需要溫度時,紅燈滅(NO),綠燈亮(YES),電爐自動斷電,停止升溫.稍後,當爐內溫度稍微下降,綠燈滅,紅燈亮,電爐又自動通電.周而復始,達到自動控制爐內溫度的目的.

5. 為了檢查斷偶保護裝置是否正常工作,其方法是:鬆開熱電偶一端,此時測溫指示迅速上升到最高點亦自動切斷加熱電源,則斷偶裝置良好,重新接好的熱電偶後,可正常工作.

6. 烘爐,當電爐第一次使用或長期停用後再次使用時,必須進行烘爐.其過程如下:

當室溫升到200℃ 4小時(打開爐門讓水蒸氣散發)

當200℃到600℃ 4小時(關閉爐門)

當600℃到800℃ 2小時(關閉爐門)

7. 使用完畢,首先將控制臺上的鈕子開關拔向關的位置,然後切斷總電源開關.

保溫材料

爐襯及保溫材料也非常之多,有各種纖維材料、氧化鋁聚輕材料、耐火材質,根據不同溫度,不同氣氛採用不同材料。

維修及保養

1. 控制器應放在乾子通風良好,無腐蝕性氣體的地方,工作環境溫度為-10-50℃,相對濕度不大於85%

2. 為保證測量準確,每年套用直流電位差計校對XMT型溫度控制儀的測溫表,以免引起較大誤差.

3. 定期檢查各部分接線是否有鬆動,交流接觸器的觸頭是否良好.出現故障應及時修復.

4. 用戶能遵守以上操作規程,確因產品質量不能正常工作時,一年內免費修理更換零配件,直至更換產品。但未經生產查明質量原則,用戶不的自行拆裝否則由用戶負責各項維修費。
