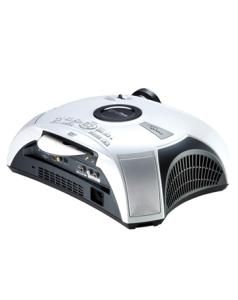

家用投影儀

所謂家用投影儀又稱微型投影儀、TRT-3M攜帶型投影機，其作用主要用於家庭影視、辦公、娛樂。其產品主要通過3M LCOS RGB三色投影光機和720P片解碼技術，把傳統龐大的投影機精巧化、便攜化、微小化、娛樂化、實用化，使投影技術更加貼近生活和娛樂。其產品主機一般重量不會超過0.2Kg，有些甚至還不需要風扇散熱或超小靜音風扇散熱。可以隨身攜帶(可放入口袋)，螢幕可以投影至40-50寸或以上，因此，有時我們也會稱之為微型投影機或口袋投影機，便攜投影儀，迷你投影儀，掌上投影儀。

基本信息

• 名稱：家用投影儀編輯

• 別稱：微型投影儀、TRT-3M攜帶型投影機
• 作用：用於家庭影視、辦公、娛樂
• 技術：主要通過3M LCOS RGB三色投影光機和720P片解碼技術

家用投影儀簡介

其產品主其一般重量不會超過0.2Kg，有些甚至還不需要風扇散熱或超小靜音風扇散熱。可以隨身攜帶(可放入口袋)，螢幕可以投影至40-50寸或以上，因此，有時我們也會稱之為微型投影機或口袋投影機，便攜投影儀，迷你投影儀，掌上投影儀。
主要由2個方面來定義:　
1.尺寸: 通常尺寸為手機大小。
2.重量：不會超過0.3Kg，有些甚至還不需要風扇散熱或超小靜音風扇散熱。
2010年6月2日，全球首款WinCE系統微投，RGB三色投影（TRT-723W）爭艷 上海環球展。
市場涉及四大行業：
1.完全取代MP5播放器，視頻、聽歌曲、玩遊戲、電子書、圖片瀏覽等，MP5視頻受物理性能影響，螢幕不能再大，而這個東西螢幕最少20英寸。
2.代替電視功能，機器可以內置CMMB功能，也可以直接連線機頂盒放電視，白天當21英寸的電視看，晚上當60英寸的電視。方便移動。
3.代替電腦，WinCE5.0系統，WIFI無線上網功能直接上網，直接插鍵盤，滑鼠操作。
4.公司會議：代替大型的投影儀，大型的投影儀價格是4000到14000，而且不方便攜帶，業務員要演示產品也只有等客戶來公司才能演示，學校教室里根本不可能用這東西，以後老師講課也可以用這個東西了。

投影儀衝擊幾大領域

1.完全取代MP5播放器，視頻、聽歌曲、玩遊戲、電子書、圖片瀏覽等，MP5視頻受物理性能影響，螢幕不能再大，而這個東西螢幕最少20英寸。
2.代替電視功能，機器可以內置CMMB功能，也可以直接連線機頂盒放電視，白天當21英寸的電視看，晚上當60—100英寸的電視，達到家庭影院效果；方便移動，突破傳統的影視空間，即使你在山上，也同樣可以和戀人分享今天的電視劇、電影、MTV。 微投沒有輻射，對孕婦，近視眼人群做到了充分的保護作用，它的低功耗功能，相對於彩電耗電量的1/1000000.

3.商務辦公：代替大型的投影儀，公司開會用途功能；大型的投影儀價格是4000到14000，燈泡壽命1000多個小時，不方便攜帶，微型投影儀，價格在3000塊錢左右，燈泡壽命30000個小時，3年時間不需要換燈泡，方便攜帶，業務員要演示新產品只需要帶上微型投影儀，即可以達到演示效果。
3.教學：培訓會議，課堂教學；傳統投影儀不易攜帶，學校教室里由於學生的頑皮，投影儀放在教室里不安全，容易被學生弄壞，微型投影儀的便攜性彌補了教學空缺，以後老師講課只需要把資料存放在投影儀里就可以展示給學生教學，省去了課本和用鋼筆、粉筆手寫的麻煩。
目前的微型投影儀家庭影院效果，已經占據了50%的家庭影院市場份額，從2009年到2010年在短短一年時間裡，投影向家庭影院進軍的勢力已經擊敗了彩電占據了市場巔峰，特別是它所獨具CMMB功能和接機頂盒直接看電視的功能，加工內置存儲，可以下載網路最新電影和聽歌等功能，已經是彩電無法取代的了，微型投影儀必將占據未來家庭影院市場。
另外，微投沒有輻射，對孕婦，近視眼人群做到了充分的保護作用，它的低功耗功能，相對於彩電耗電量的1/1000000，就算是看1年的電視也用不了彩電看1天的電，完全衝擊了安全、環保、健康等的指

標，為未來社會發展做出來驚人的貢獻，屹立在 綠色世界的巔峰作為領頭軍。

3M 三色微型投影爭艷上海環球展

相對於往年傳統投影儀占據市場的主導消費地位來看，今年的投影儀市場發生了一些變化，傳統投影

儀不再那么熱銷，體積大，價格相對昂貴，後期維護費用大，使其使用的局限性突出。而最新一代高清微型投影儀因為方便攜帶，畫質清晰，免後期維護費用而備受青睞，逐漸成為了一種日常電子消費品。 本屆上海 環球資源採購交易會專注展示 中國及亞洲區電子產品，雲集數百家來自中國大陸、 香港、台灣地區及亞洲其他主要供貨市場極富經驗的優質供應商，展會設立500多個展位，展品範圍涵蓋 消費類電子產品，通信無線產品， 全球定位系統等諸多領域，屆時，很多商家都將展出最新的優質電子產品。 特別是3M公司最新發布的光機， 將RGB三色投影技術運用在微型投影儀上，使其投影效果得到跳躍性的提升，越來越多的消費者趨向選擇這種新型的便捷型產品。 上海展會的相關負責人王先生預測說：今年環球電子展的熱點會集中在環保，節能，低碳的主題上，受 世界盃的影響，一些套用先進技術的微投產品或家用電器會受到青睞。 深圳泰達日晶科技有限公司研發生產的微型投影儀，均採用的是3m公司最新的RGB三色投影技術的光機，其具有便攜性強，功耗低，清晰度高的特點，引起了眾多採購商的關注。 深圳市泰達日晶科技有限公司負責人夏先生，對此次參展的效果很有信心，並介紹在今年4月份在香港2010環球資源香港展上，深圳泰達日晶科技就推出了數款自主研發的新型微型投影儀，特別是RGB三色投影技術的微型投影儀，區別於目前市面上常見的白光投影光機，其投影亮度更高，色彩更鮮艷逼真，將微型投影儀真正的成為大眾消費品，展現出了革命性的成果，其投影效果已完全能滿足一般商務、家用高清視頻大畫面的要求。 泰達日晶演示了其中一款型號為TRT-723W的微型投影儀（LcoS RGB三色光源），在1米左右的距離輕鬆就能投出60英寸高清的大畫面，打在普通白牆上其畫面完全不遜色高清背投，但其機身僅是60英寸背投的百分之一，價格也只是一款普通大背投的10%左右，的確相當有市場潛力。

採訪實錄整理

記：你好，王先生，感謝您接受採訪，
王：你好
記：請問貴公司的參考展產品是什麼？此次貴公司參展效果如何？

王：多媒體微型投影儀，現場效果還可以，諮詢的國內外採購商很多，這是一塊新興市場，潛力還是很
大的。
記：是的，象我就還不太了解微型投影儀，你能詳細的介紹一下微型投影儀的特點和優勢嗎？ 王：微型投影儀和傳統投影儀的最大優勢就是其便攜性了，也有俗稱為“口袋投影儀”。
記：嗯，的確很小，和手機大一點點。
王：其實微型投影技術還是一個新型技術和產業，近兩年才開始在國內有生產和行銷，國外光學廠商也早已開始加大研發力度，可見其市場潛力很大，但前期微投的主要部件光機，因其亮度及畫面效果與高清影院畫面還有明顯的差距，所以在市場上還是有不少消費都提出了更高投影效果的要求。
王：從09年底 美國3M公司發布最新LCoS RGB三色投影技術的光機，泰達日晶已與美國3M公司強強合作，此次我公司參展的微型投影儀均是二代新產品，全部搭載美國3M公司最新光機，採用LcoS RGB三色投影技術，已經有機型投放市場。
記：請問什麼是RGB三色投影技術？

王：RGB三色投影主要講的是光機投影原理，分由紅、綠、藍三種LED光源投影，和早期的一種白光投影(虛擬三色投影)光機相比，運用了RGB三色投影技術的微型投影儀，其投影亮度更高，投影畫面更鮮艷逼真，已基本能和高清影院媲美了。
王：微型投影儀的出現主要是適用於個人使用，象商務人士出差，其體積小，隨時可以拿出來做演
示，一般小型會議完全不需要客人提供投影儀，自己旅途中也可以看看電影，照片等都很合適。
記：哇，這很潮人啊，
王：很吸引別人的眼球
記：世界盃馬上就要來了，象貴公司生產的微型投影儀能看世界盃球賽嗎？
王：我們的微型投影支持AV/色差/VGA信號輸入，如投影電視信號，可以選擇支持AV輸出的電視盒、機頂盒等即可，如果用來看球賽的確感覺會很好。
記：那會不會受條件制約呢？我看你們的投影演示都是投在專門的投影幕布上，請問能投多大尺寸？
王：不一定非要投影幕，一面白牆就可以投影，效果還不錯的(現場演示)，理論上可以最大投影到200英寸，但50-80英寸的大畫面投影效果比較高清。
記：簡直就是高清影院的效果嘛，真的很不錯，象這種微型投影儀價格是多少？

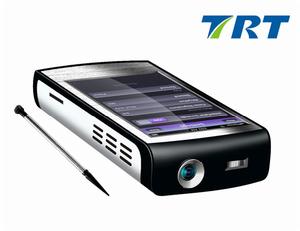

王：目前泰達日晶研發生產的有多媒體微型投影儀、多功能電腦式投影儀(帶WinCE系統)、720P高清視頻解碼技術的多媒體投影儀等，均採用 美國3M最新光機，LcoS RGB三色投影技術，和早期的白光投影技術有很大的區別，但相對投影效果來講，採用RGB三色的微型投影儀效果已經是另一檔次了，這一點要分清，價格上相對也要貴些，約是一台60英寸背投的十分之一吧，具體價格需請聯繫本地經銷商或來電諮詢我司銷售部。
記：好的，感謝您接受採訪，作為球迷，我將寫稿宣傳貴公司的微型投影產品，將對觀看 南非足球世界盃帶來新的視覺感受。
王：很好啊，謝謝關注，希望最新技術的微型投影儀能成為廣大球迷朋友們的新裝備!

微型投影機技術分類

大家如果對投影機有所了解，應該都知道投影機主要的工作原理都是由光源發出光，通過一系列的光 學 照明系統，將光源的光均勻的照射到顯示晶片上，而信號通過電路系統在顯示晶片上實現色階以及灰階，顯示出圖像，此後由投影前端的 投影鏡頭將顯示晶片上的圖象放大投射到相應的螢幕上。在 投影系統裡面，光學主要分為成像光學系以及照明光學系，而其中最為關鍵的元器件則為顯示晶片以及照明組件(即光源)。 因此，手持投影機可以從2個方面進行分類: 1. 從光源的角度分類，微型投影可分為 LED和雷射光源。 2. 從顯示晶片角度分，可分為 LCoS技術以及 DLP技術，其中LCoS對色彩的實現方式又分為色序型以及彩色濾光型2種方式。 手持投影機按照多媒體影音解碼和記憶體裝置功能商進行分類分為兩類: 分多媒體式：多媒體式則是本機自帶記憶體儲存空間甚至可以擴展，並且可自動影音解碼播放影音檔案。 非多媒體式：非多媒體式則是與傳統機相似，必須要與電腦連結即可投放。

技術指標，主要技術，技術優劣介紹

1. 技術指標 a).尺寸　b).光電效率:單位功耗(每瓦)能輸出的光通量(流明) 該指標是微型投影很重要一個指標，作為普通投影機，由於有電源供電，一般亮度為其非常重要指標，而微型投影，由於要兼顧亮度，電池續航，散熱等等系統問題，因此，不簡單將亮度而將亮度效率作為其關鍵指標。 c).解析度:晶片的解析度，例如VGA(640*480)，QVGA(320*240)等。 d).色純度:色彩表現力的指標，通常國際上有NTSC的色域範圍衡量 e).對比度:衡量圖像易分辨力的指標(簡單定義顯示的亮態暗態比值) 2. DLP技術 作為掌上投影機(mini-projector)的主要推動者，TI公司在手持投影( pico-projector)上也下足了力度，自2008年以來，最近DLP也推出了其最新一代的DMD晶片。 目前，在全世界，僅有美國德州儀器(TI)能夠提供商品化的DMD晶片產品，其原理主要是通過對微反射鏡的控制，達到對光進行開關，從而實現對色階以及灰階的，在小小的DMD晶片上，擁有近百萬個比頭髮絲還細微型的小反射鏡。 3. LCoS技術 與DLP技術由TI一家公司壟斷相比，LCoS的晶片商相對來說就比較多，例如Himax，Displaytech(Micron)，Syndiant等等。此外LCoS技術平台比DLP開放許多，相對來說發展潛力更大。作為LCoS技術，其主要顯像原理類似與液晶LCD，也是通過微電路控制電壓，使液晶發生扭轉，通過液晶對偏振光的控制，打到對光進行開關，從而實現色階以及灰階。LCoS(Liquid Crystal on Silicon)與液晶不同之處在於其本身是反射進行光控制，而液晶是透射光控制，這樣LCoS本身從技術理論上開口率就要大於液晶。 作為LCoS技術，從08年開始發展到現在，也有當初的彩色濾光型(Color Filter)發展為目前的色序型(Color Sequential)，其色彩表現力以及光利用效率都得到了大幅提升，目前色序型已經成為LCoS主流技術。 談到LCoS技術，不得不提一下3M公司，作為全世界第一個發布光學引擎的3M公司同樣是一家世界500強企業，其企業文化就以創新而著名，在顯示技術領域，從投影儀的發明到08年推出全球首款光學引擎，3M公司也成為LCoS技術的一面大旗。此外，由於3M公司在液晶偏振光控制上的長期的技術領先，其本身又開發出一種偏振控制膜，利用該膜製成的PBS(Polarizing Beam Splitter)偏振控光元器件，可以使同性能的LCoS光引擎減少體積30%以上，工藝複雜性大大降低，此外，與普通LCoS光引擎相比，還可以將對比度大幅提高。 4．DLP技術與LCoS技術比較 說起DLP技術與LCoS的技術優劣，其實，在目前使用的會議室（教育）商用投影機，就有關於DLP技術與LCoS技術之爭，當然作為微型投影，雖然大致的原理類似，但由於實現方式略有不同，還是有些不一樣，下面也會從前述的幾個技術指標上進行一一作詳細比較。 a).尺寸： 就目前而言，2種技術最終實現的產品尺寸都基本相同，沒有太大的區別。從晶片角度上來看，由於液晶產業的蓬勃發展，LCoS的實現主要是標準液晶封裝工藝，大致通過一些ITO玻璃印刷實現電路，而DLP的微反射鏡陣列其實現方式是機械實現，每個微反射鏡像素下有非常複雜的機械結構，因此，像素點距的減小對工藝提高要求非常高。難度相對要比LCoS實現大很多。 b).光電效率： 目前，2種技術實現的亮度效率大致相同，每瓦的光輸出7，8個流明。但是從2種技術本身上看，LCoS對信號的要求可以直接由電路接入，而DLP由於是由機械方式實現，在載有DMD晶片的主機板上，還有相應的處理器(Processor)以及記憶體(Memory)，這部分的功耗在光引擎整體中永遠無法避免，可以認為是DLP技術在效率上的一個缺點，特別是在手持投影整體系統中，如果再考慮散熱問題，LCoS晶片優勢更明顯。相對而言，LCoS的功耗可以做到小於0.1W，從長遠來看，LCoS也會有一定的優勢。 c).解析度： 與尺寸相同，DLP在同樣大小的晶片上要實現解析度的提高，同樣是對工藝要求非常高，從第一代的DLP光引擎可以看到，320×480的解析度已經落後與LCoS的640×480，雖然在第二代推出了800×480的晶片，但還是落後於LCoS技術，純粹技術上看，發展前景LCoS要比DLP好。 d).色純度： LCoS通過技術進步，目前通過色序型實現，理論上的實現髮式已基本一致，因此色純度上已經基本一致，都已經高於目前顯示器以及電視。 e).對比度： DLP是通過微反射鏡反射，而LCoS則是通過液晶扭轉實現光開關，在開光完全上，液晶一直就存在暗態漏光問題，與傳統商務投影機類似，DLP在對比度上的優勢在微型投影上依舊存在，但由於在實際使用環境中，由於外界光對對比度影響對微型投影更大，因此，DLP在對比度上的優勢相對與其商務投影機來說也相應削弱。另外，前面提到的3M公司的特殊PBS材料，其對比度也能做到250:1,與DLP技術的500:1即使在全黑外界環境下，也應該說差距不大了。 f).產業： DLP由於是Ti一家公司獨有技術，因此，產業不確定性較大，相對於LCoS幾家爭鳴來比，以及將來技術上看，LCoS由於其特有的半導體產業基礎，將來應該也會大有作為。 綜上所述，筆者認為長遠來看，如果Ti公司沒有重大的技術突破或較好的市場策略，在將來，隨著微型投影產業的井噴，LCoS會比DLP技術占有優勢，就目前使用特殊偏振光控制膜的LCoS光引擎在性能上已經比DLP略勝一籌，隨著技術的進步，相信作為一個更加開放的LCoS平台，一定會有不錯的表現。 5.LED光源以及雷射光源 近年來，LED光源技術迅速發展，在照明、家電、IT產品、行業設備里中使用越來越廣泛，不僅改善了產品的性能，更為節能環保做出了貢獻。對於投影機而言，隨著LED光源技術的提升，它也將迎來一個新的產業套用。 a).LED光源 LED（Light Emitting Diode），發光二極體，簡稱LED，是一種能夠直接把電能轉化為可見光的固態半導體器件。它具有易控制、低壓直流驅動、組合後色彩表現豐富、使用壽命長等優點，以往被廣泛套用於城市工程、 大螢幕顯示系統中，目前在液晶顯示器，液晶電視中已經得到廣泛採用。特別在LED進入液晶電視套用以後，隨著LED產業在顯示領域壯大，LED的發展也遵循著大家熟知的摩爾定律，成幾何式的發展，成本，效率，產業鏈，等等,等等各個方面，已經非常成熟，相信在微型投影行業里，也將大放光芒！ b).雷射光源 作為手持投影光源技術的另外一種，Microvision公司是該技術的主要代表公司，於09年推出了雷射光源的微型投影儀。 就雷射光源來看，其成像效果上，整體感覺要比LED光源方式實現的目前大部分投影儀都要好，但其同樣存在成像散斑的問題。此外，高額的成本成為了制約其商業化的主要瓶頸。再則，由於雷射本身對人眼的安全性問題，在微型投影主要的消費電子市場，其推廣難度也可想而知。整體上來看，雷射光源在成 本上沒有大幅下降的情況下，短期前景無法與LED光源相提並論。 在上面的介紹中已經可以看到，LED在成本，產業化，安全性，產業鏈等等方面都有雷射無可比擬的優勢，這些優勢在目前LED迅猛發展的短期內筆者認為雷射難以逾越，但作為雷射，成像質量上的優勢以及可以自動聚焦功能，期待其在不久的將來，能有更大的突破。

微型投影機的發展趨勢

從目前來看手持投影，在其套用上大部分還是以單機套用為主，基本的套用基本上都以MP3/MP4作為娛樂方面，PDF/PPT演示等作為商務方面套用，在最近的CES上又看到內嵌入手機的微型投影產品，作為將來的發展方向，以手機本身的市場容量，微型投影必定會在這裡大放異彩，此外 筆記本上的微型投影，不帶螢幕的微型投影電腦以及許多目前僅僅在電源中看到的套用等等等等，都會成為微型投影技術綻放光彩的舞台。 手持投影，自21世紀開始，就有科學家以及一些大公司開始研究，作為投影產業的一個分支，其意義對於投影產業是非常巨大的。現如今，我們已經看到手持投影在單機消費電子上的許多套用，各家投影廠商也隨之重磅出擊，應該說手持投影時代已經來臨，相信隨著將來的內嵌式手持投影產品的越來越多面世，手持投影的將來一定更加光明，投影產業也將成為繼液晶產業後顯示領域的一個新熱點！
