子彈圖,顧名思義是由於該類信息圖的樣子很想子彈射出後帶出的軌道。起初,子彈圖的發展是為了取代儀錶盤上常見的那種里程表,時速表等基於圓形的信息表達方式。子彈圖無修飾的線性表達方式使我們能夠在狹小的空間中表達豐富的數據信息,這種情況在寸尺寸金的報紙媒介上尤其明顯。與通常所見的里程表或時速表類似,每一個單元的子彈圖只能顯示單一的數據信息源,並且通過添加合理的度量標尺可以顯示更精確的階段性數據信息。另外,子彈圖通過最佳化設計還能夠用於表達多項同類數據的對比,例如今年消費實際與去年實際消費的對比關係;再例如,還可以表達一項數據與不同目標的校對結果,例如非常好、令人滿意、不好等目標。同時,就我們人類的閱讀習慣來說,線性的信息表達方式與我們習以為常的文字閱讀相似,相對於圓形構圖的信息表達,在信息傳遞上有更大的效能優勢。

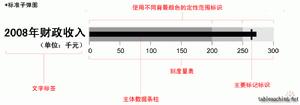

構成子彈圖的要素

1.文字標籤和主體條柱
2.刻度量表
3.主要標記標識
4.用於對比的標識(可選)
5.定性範圍標識,一般2-5個就足夠表達,根據所要表達數據的實際情況,可以適當進行調整

1.文字標籤和主體條柱

文字標籤用於讀者有效識別信息圖上的對象信息。
格式的默認設定:
位置-水平向的子彈圖,文字標籤位於左側;垂直向的子彈圖,文字標籤位於頂端。
解釋:一般我們按照大的原則,從左至右,從上到下。但是個別情況我們會有所調整,例如某些過長的水平向子彈圖,我們也會在圖的右側添加文字標籤,因為數據量化後條柱的端點(子彈頭所在的位置)往往不會集中在起點附近,(如果真是這樣,說明該圖的整個尺度設定過長)所以為了便於對照閱讀,儘可能使標籤接近子彈頭。
顏色、方向、尺寸-主要信息對象的文字標籤和主體條柱,一般使用100%的黑色;方向自左向右生長,根據不同的讀者觀察距離(不同媒介的觀察距離不同,捷運廣告的尺寸與報紙的尺寸勢必不一樣)確定足夠清晰的條柱尺寸(主要是條柱的粗細)。

2.刻度量表

刻度量表用於精確標示條柱所對應的數值,通常刻度量表的最低值為0。有時候針對不同的數據也會從非0刻度開始,目的是為了突出條柱端點處的精確數值(這種情況一般發生在總數值過於大的情形)。
格式的默認設定:
位置-水平向的子彈圖,刻度一般位於條柱下方;垂直向的子彈圖,刻度一般位於條柱右側;刻度一般不標註在條柱色塊的內側(確保條柱色塊的完整性)。
數值區間-通常從0開始,有時根據實際情況進行調整。
刻度顏色-通常使用淺灰色,不干擾數據條柱的識別,使用淺灰色通常更能突出數據條柱的醒目度。
刻度對應的文字顏色、定位、尺寸-刻度的文字標識通常為100%黑色,由於與主要條柱之間有刻度間隔,所以此處使用100%不會過於干擾主要條柱的識別;位置通常與所在刻度對齊;在合適距離中不影響識別的情況下儘可能使用標號較小的字型。

3.主要標記標識

主要標記在子彈圖中用於顯示需要顯示的某些關鍵數值定位(例如目標年收入),因此需要醒目地進行表達。通常情況下,這個標記使用短小的條柱來表達。但是,當起點從非0刻度開始時,我們也會使
用圓形或方形的圖形標識關鍵數值的定位,目的是為了與0刻度開始的子彈圖有所區別。
格式的默認設定:
位置-(此處以水平方向的子彈圖為例)通常情況下在子彈圖地圖的垂直方向居中的位置,水平方向根據具體的數值進行定位。
顏色-為了突出標識,使用100%黑色

4.用於對比的標識

用於對比的標識通常比主要標識在視覺上弱化一些,部分讀者可能會對用於對比的數據更感興趣,但是作為設計師,我們需要滿足絕大部分讀者的需求。所以,我們需要確保用於對比的標記相對於主要標記更晚“進入”讀者的視線。
格式的默認設定:
位置-(此處以水平方向的子彈圖為例)通常情況下在子彈圖地圖的垂直方向居中的位置,水平方向根據具體的數值進行定位。
顏色-100%黑色,但是尺度上要比主要標記小(條狀的話就減小寬度;圓形的話減小直徑,但不能小於主要數值的條柱寬度;方形的話就減小邊長),寬度的減小不能弱到不易讀者識別。當需要引入第二項對比標識時則使用80%的黑色,更多的對比標記以此類推。

5.定性範圍標識

定性範圍標識用於表達數據的“質量”(例如非常好、令人滿意、不好等)。定性範圍標識一般為3-5個,超過5個的定性範圍標識則過於複雜,不利於信息的有效表達。
格式的默認設定:
顏色-兩個定性範圍標識:35%黑色,10%黑色
三個定性範圍標識:40%黑色,25%黑色,10%黑色
四個定性範圍標識:50%黑色,35%黑色,20%黑色,10%黑色
五個定性範圍標識:50%黑色,35%黑色,20%黑色,10%黑色,3%黑色
定性範圍標識的顏色不超過50%黑色,以拉開與主要數據條柱的色彩層級。

擴展設計

標準子彈圖無法表達的情況下,就需要使用子彈圖的擴展套用,通常有以下兩種情況:
1.需要同時表達“正值數據”和“負值數據”。
2.專門表達“負面(消極)數據”,此時最好能夠將子彈圖做方向上的反轉,這樣也可以使該圖看上去明顯區別於標準子彈圖,從而對該子彈圖所表達的數據本能上產生差異化注意。
如果需要同時表達“正值數據”和“負值數據”,例如表達公司的盈虧時,下面的子彈圖可以作為參考:

如果需要表達“負面(消極)數據”,例如表達公司的開銷時,下面的子彈圖可以作為參考:

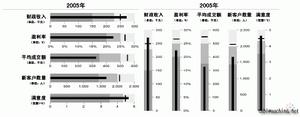

下面我們將幾組子彈圖排列在一起,“公司開銷”圖和“次品數量”圖,在所有數據中屬於負值數據或負面數據(對公司或產品有負面影響的數據),通過反轉表達,從視覺上我們就能明顯感覺到這兩組數據與其他數據的區別。
階段性數據對比
有時我們會表達一些階段性的數據,例如,我們定義了全年的額定目標,但是每個季度都會階段性地顯示當前完成的進度,此時就需要同時表達第一階段的數據和全年整體的額定目標數據,可以參考下面的子彈圖:
