多工位焊接煙塵淨化器

多工位焊接煙塵淨化器

B:焊接煙塵淨化排放 2、設計多級萬向關節,在焊接操作中,可隨焊接點位置的變化可任意調整吸氣罩的位置與角度,從而獲得最佳收集煙塵效果。 4、吸氣罩可360度自由鏇轉,隨時可調整吸收煙塵的最佳效果。

焊接煙塵淨化器

DW-YD多工位焊接煙塵淨化系統中央煙塵淨化系統

焊接煙塵治理系統分為兩種形式:
A:焊接煙塵外排

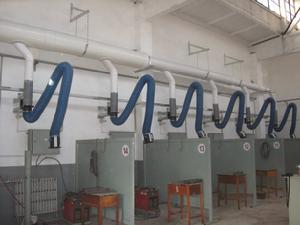

焊接工作區域的每個工位上方安裝適當長度的吸氣臂,使其活動半徑完全覆蓋整個焊接工作區域。
系統採用高壓離心風機,風機運轉將在吸氣臂罩口產生負壓空間,此時焊接煙塵通過吸氣臂、管路變徑等,最後經過風機高空排放。
從源頭上直接吸走有害焊接煙霧,並且達到從而達到保護操作工人的目的。
這種方式簡潔高效施工周期短,且系統風阻較小,吸菸效果好,系統造價低廉。
B:焊接煙塵淨化排放
此種治理方式需要在系統上面配裝,焊接煙塵淨化主機,主機的主要作用為淨化處理被系統所吸收的焊接煙霧,另外由於焊接煙塵淨化主機有一定的風阻,所以在設計時需要加大高壓離心風機的風量,以便達到很好的吸塵吸菸效果。同時排放氣體達到國家要求的氣體排放標準。
一、系統優勢
1、吸氣臂為彈性平衡式設計,任意拉伸,鏇轉後可自由定位。
2、設計多級萬向關節,在焊接操作中,可隨焊接點位置的變化可任意調整吸氣罩的位置與角度,從而獲得最佳收集煙塵效果。
3、吸氣罩上設有風量調節閥和人性化把手,為防止異物被吸入,吸氣罩入口處設有防護網。
4、吸氣罩可360度自由鏇轉,隨時可調整吸收煙塵的最佳效果。
5、吸氣臂所採用的軟管為金屬導線式內外PVC塗層的玻璃纖維軟管,內管直徑Ø160mm耐高溫及耐腐蝕性。
二、套用範圍:
1、由於大規模生產的要求,車間內由多個工位產生焊接煙塵等情況,我公司所研發的中央煙塵淨化系統,用以滿足多個不同工位同時所產生的焊接煙塵進行收集淨化的需要。
2、中央煙塵淨化系統通過主管路向一側延伸,整個管道可按需要用T型、I型、變徑管、90度彎管連線,並設安全固定裝置,在每個工位上方安裝一個所需長度的吸氣臂(或吸氣罩)這樣才是一個吸收、過濾、淨化的完整的一套中央煙塵淨化系統。
