外徑錐度環規

外徑錐度環規

檢驗錐度塞規、錐度環規應該嚴格控制大端直徑、長度尺寸、錐度角,這樣就可以嚴格控制主軸和動盤的錐度和彼此之間的配合。

基本概況

外徑錐度規是根據工具機檢測的特殊需要製作的一種特殊量規,是專門檢測外徑的一種量規。外徑錐度規的出現讓工具機的檢驗工作更加的精確。
外徑錐度規主要用於檢驗產品的外徑錐度和接觸率,屬於專用綜合檢具。外徑錐度環規由工作環規和校對塞規組成,校對塞規用於校準工作環規。由於塗色錐度環規的設計和檢測都比較簡單,故在工件測量中得到普遍使用。

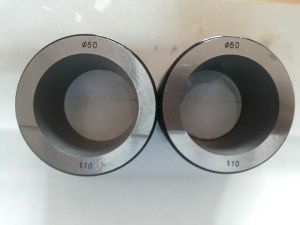

外徑錐度環規外徑錐度環規

對於尺寸l公差的說明

對於圓度錐度形成尺寸為大端尺寸、小端尺寸、軸向長度,錐度=(大端尺寸-小端尺寸)/軸向長度。目前採用錐度配合的主軸和動盤座之間有一定的間距要求(R116為4mm),同時,主軸和動盤的錐度均以大端為基準。為保證順利檢驗主軸、動盤座之間的錐度配合,同時保證主軸、動盤座之間的間距尺寸,所以檢驗錐度塞規 、錐度環規除嚴格控制大端尺寸、錐度角之外,需要嚴格控制長度尺寸,現以錐度塞規為例,說明在長度一定的情況下,大端尺寸分別取上、下極限,錐度角分別取上、下極限時,小端直徑尺寸的變化(
