壓差控制器

壓差控制器

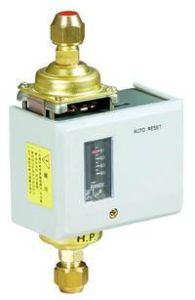

壓差控制器分為油壓差控制器和空氣壓差控制器等。前者使需要建立壓差的部位保持一定壓差,例如,壓縮機潤滑油的排出壓力,應比曲軸箱內壓力高0.1~0.2MPa,壓縮機才能正常工作,後者當壓差達到一定程度時,應進行下一步程式操作。例如,空調系統中的卷繞式空氣過濾器,當進、出口壓差大一定值時,說明濾材已不能繼續工作,應自動換新材,這時可利用壓差控制器自動操作。

簡介

壓差控制器分為油壓差控制器和空氣壓差控制器等。前者使需要建立壓差的部位保持一定壓差,例如,壓縮機潤滑油的排出壓力,應比曲軸箱內壓力高0.1~0.2MPa,壓縮機才能正常工作,後者當壓差達到一定程度時,應進行下一步程式操作。例如,空調系統中的卷繞式空氣過濾器,當進、出口壓差大一定值時,說明濾材已不能繼續工作,應自動換新材,這時可利用壓差控制器自動操作。

油壓差控制器

圖1 JC3.5型壓差控制器及其接線 圖1 JC3.5型壓差控制器及其接線

以JC3.5型為例,其結構如圖1(1-低壓波紋管;2-試驗按鈕;3-延時機構電加熱器;4-復位按鈕;5-降壓電阻;6-接觸器線圈;7-壓力繼電器觸點;8-開關;9-延時開關;10-雙金屬片;11-壓差開關;12-高壓波紋管)所示。主要由高、低壓波紋管、彈簧、延時機構等組成。低壓波紋管1與潤滑系統的低壓部分(吸入壓力)相連線,高壓波紋管12與潤滑系統高壓部分連線。作用在這兩個波紋管上所產生的壓力差,經彈簧平衡後,如果小於調定值,則槓桿動作,使壓差開關11的動觸點與YJ接通,接通延時機構的電加熱器3。如果油壓差在調定的時間(一般為45-60 s)不能建立,則雙金屬片10受熱,其自由端向右彎曲,使延時開關9接點動作,從而切斷電源。在因油壓差低於調定值使壓縮機停車後,雖已停止對雙金屬片加熱,但它在推動1延時開關時,其端部已被自鎖機構鉤住,泠卻後也不能自行彈回。需待查明原因,排除故障後,按復位按鈕才能恢復原位,方可再次啟動壓縮機。

由於壓差控制器中具有延時機構,保證了壓縮機在無油壓下正常啟動。從壓縮機啟動到正常油壓建立約需60 s。若無延時機構,則在壓縮機啟動初期,油壓小於給定值,壓差開關斷開壓縮機電源而無法投入運行。 當油壓差大於調定值時,壓差開關7與DZ接通,加熱器不加熱,保證接觸器11通電,壓縮機正常運轉。

另外,圖1的接線是控制器額定電壓為380V,即x與D相接;當控制器電壓為220V時,應將X與D間連線拆除,而將X與D間用導線連線,使降壓電阻5斷路,保證加熱器有220 V額定電壓。在控制器正面裝有試驗按鈕,供隨時測試延時機構的可靠性。在壓縮機正常運行中,將按鈕依箭頭方向推動,並保持60 s以上,模擬油壓消失,強迫開關11與YJ接通,加熱器通電,加熱雙金屬片。如果控制器正常,則在調定的時間內應切斷電動機電源。

安裝和調整JC3.5型壓差控制器時,應注意:

1)高、低壓波紋管應分別與油泵排出口、曲軸箱相連線,切勿接反;

2)在電氣連線口,必須根據控制器額定電壓來決定接線。

3)通電後應按一下復位按鈕才能正常工作,以免誤為事故。

4)在延時機構工作一次後,要冷卻5min以後,才能恢復正常。

微壓差控制器

靈敏的微壓差控制器,除可自動控制卷繞式空氣過濾器外,還可自動控制冷風機沖霜。冷風機中的空氣經過盤管時,有一定的壓力損失。這種損失的數值隨著盤管霜層的厚薄而變化,霜層越厚,壓力損失越大。當進、出口壓差大到一定程度,就應靠壓差控制器自動沖霜。而當壓差控制器降到一定程度就應停止沖霜。

圖2 微壓差控制器 圖2 微壓差控制器

微壓差控制器如圖2(1-微動開關;2-彈簧片;3-調節螺絲;4-後壓力室;5-前壓力室;6-橡膠膜片;7-膜片硬芯;8-槓桿;9-開關按棒;10-簧片)所示。橡膠膜片6和硬芯7將控制器分為互相密閉的前、後壓力室。前壓力室5接高壓信號P,後壓力室4接低壓信號P時,則在膜片7上產生了一個壓差P-P,因而硬芯7對槓桿8端部產生一個作用力F

作用在槓桿端的力F通過槓桿8作用到微動開關1的按棒10,在按棒10上產生作用力F。當F大於按棒10反力(由微動開關中彈簧片2產生的反力)時,開關的常開觸頭CK接通,而常閉觸頭CB斷開。而當F小於按棒10反力時,CB閉合而CK斷開。通過微動開關可控制相應執行器。

此控制器的給定值可用調節螺絲3,通過彈簧片10進行調整。當旋轉調節螺絲3將簧片11端點與槓桿8接觸,給槓桿施加一反向力矩時,要使開關按棒9動作,在槓桿8端部就要產生比原F更大的力,也就是所加的壓差(PP)要更大時,按棒才能動作。由此可知,旋轉調節螺絲,改變簧片端點對槓桿的預壓力,就可以改變微壓差給定值。

壓差控制器的調試

(1)介質流動方向應與閥體箭頭方向一致;

(2)該型閥應安裝在回水管上,閥上接導壓管,導壓管的另一端與供水管連線,建議在導壓管供水端安裝1/2“球閥,以便啟動消除堵塞功能;

(3)在導壓管前的供水管上應安裝過濾網,避免水質太差造成該閥失去自動調節功能;

(4)供水管和該閥前的回水管應分別裝設壓力表,便於調節控制壓差;

(5)如發現該系統流量過大或過小,可能的原因是管道元件安裝時的雜物卡陰在閥塞上,可將1/2"球閥關閉3-5分鐘,這時如果是較輕堵塞,即可自動消除,如還不能消除,則要拆開閥門檢查消除堵塞物;

(6)控制壓差調節方法:逆時針方向調節調壓閥桿,觀察壓差前壓力表降低0.01MPa時,控制壓差即由設定的0.02MPa增大到0.03MPa,以此類推;

(7)該閥的工作壓差為0.02-0.03MPa,如安裝後發現其工作壓差大於0.3MPa時應在供水管上安裝手動調節閥,降低熱力入口裝置處的供、回水管壓差,否則,壓差控制器可能只在小開度下長期工作,會產生噪音,還會大大降低該閥的使用壽命。
