產品簡介
墨西哥ADSL語音分離器，適用於墨西哥市場，ADSL語音分離器（ADSLSPLITER）是用來將電話線路中的高頻數位訊號和低頻語音信號分離。ADSLSplitter具有1個輸入連線埠（Line），2個輸出連線埠（Phone，Modem），可以分別接傳統電話和ADSL數據機，主要用在同一房間內具有上述兩種設備的ADSL寬頻用戶。低頻語音信號由分離器接電話機用來傳輸國語音信息；高頻數位訊號則接入ADSLModem，用來傳輸上網信息和VOD視頻點播節目。這樣，您在使用電話時，就不會因為高頻信號的干擾而影響您的話音質量，也不會因為在上網時，打電話由於話音信號的串入影響上網的速度。
墨西哥市場對ADSL語音分離器的要求
1， 和中國電信市場通訊標準一樣
2， 電話機阻抗600ohm
產品組成部分

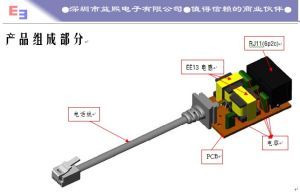

ADSL分離器內部圖片ADSL語音分離器電氣原理

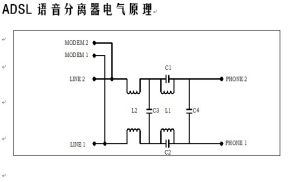

ADSL分離器電氣原理墨西哥ADSL語音分離器性能規格
POSTPORTIMPEDANCE Zr=600Ω
Modemimpedance 30kHzto4.4MHz 100Ω
insertionloss @1020Hz <0.3dB
200Hz<f<3.4kHzwith1020Hzcenter <±1dB
Returnloss 300Hz<f<500Hz >=14dB
500Hz<f<2000Hz >=18dB
2000Hz<f<3400Hz >=14dB
LongitudinalconversionlossLCL 50Hz<f<600Hz >=40dB
600Hz<f<3400Hz >=46dB
3400Hz<f<30KHz >=40dB
30KHz<f<1104KHz >=45dB
1104KHz<f<4.4MHz >=30dB
Delaydistortion 500Hz<f<2800Hz 150usec
DCresistance <25Ω
Isolationresistance,branch-branch 100VDC;term=∞Ω >5MΩ
StopbandAttenuation 30kHz<f<138kHz >45dB
138kHz<f<4.4MHz >55dB

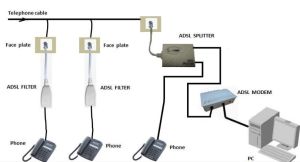

ADSL語音分離器的連線方式
ADSL語音分離器的連線方式墨西哥ADSL語音分離器圖片

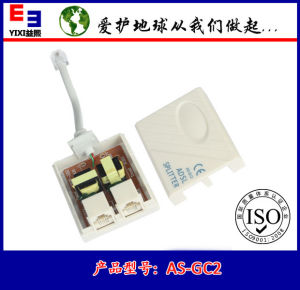

ADSL分離器產品圖片
