在勘探礦床時,為了揭露、追索和圈定礦體以及研究礦體地質所掘進的地下坑道。地下勘探坑道按其空間位置不同分為水平、傾斜、垂直勘探坑道。

正文

在勘探礦床時,為了揭露、追索和圈定礦體以及研究礦體地質所掘進的地下坑道。地下勘探坑道按其空間位置不同分為水平、傾斜、垂直勘探坑道。

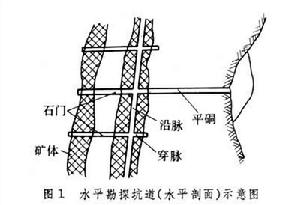

水平勘探坑道 指沿近似水平方向掘進的地下坑道。按其作用和空間位置的不同,分為平硐、石門、沿脈和穿脈,如圖1所示。

地下勘探坑道地下勘探坑道

平硐是直接通往地面的水平坑道。多掘進於地形較陡的礦區,其位置可與礦體走向平行或相交。作為通往地面的主要坑道,平硐橫截面積比其他水平坑道大。坑道內布置有軌道、人行道、排水溝以及通風、供水、供電和供氣等管道和線路。為了便於排水和運輸,平硐通常保持3~7%向硐口傾斜的坡度。

石門是在岩石內掘進的一種水平坑道。石門與礦體走向相交,與穿脈或沿脈相通。其作用與平硐相同,但石門與地面不直接相通。

沿脈是沿礦體走向掘進並與地面不直接相通的一種水平坑道。沿脈多布置於礦體內或在礦體與圍岩接觸帶,以便了確礦體的產狀、構造、物質成分等。在破碎礦體或含有放射性、有害礦物時,常在脈外掘進沿脈坑道。

穿脈是從沿脈或石門向礦體掘進的、與地面無直接出口的一種水平坑道。要求垂直礦體走向掘進,以了解礦體及其頂、底板圍岩在厚度方向的變化。穿脈是取得地質資料和樣品的主要坑道。因此,對穿脈的方向、規格、間隔、深度以及取樣工作面的平整度等都有較嚴格的要求。

傾斜勘探坑道 與水平面斜交或沿礦體傾斜方向掘進的地下坑道,包括斜井、上山、下山,如圖2所示。

地下勘探坑道地下勘探坑道

斜井是從地面沿礦體或圍岩掘進的傾斜坑道。用於地形和礦體傾斜較急,不宜採用平硐,而又必須利用坑道來查明地表以下的礦體產狀和礦石質量以及採取選礦加工樣品的礦區。斜井傾角一般不超過35°(即小於岩礦石的安息角)。

沿礦體向上掘進的傾斜坑道稱“上山”,向下掘進的傾斜坑道稱“下山”,均用於了解礦體的產狀、構造、物質組分沿傾斜方向的變化情況。

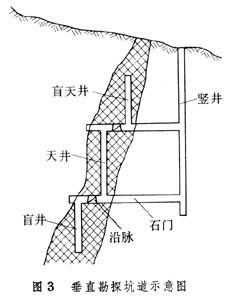

垂直勘探坑道 沿鉛直方向掘進的坑道,包括豎井、天井、盲井,如圖3所示。

地下勘探坑道地下勘探坑道

豎井是從地面掘進的垂直坑道,用於礦體傾角較陡、埋藏較深,而地形平緩,不宜採用斜井和平硐的礦區。其作用與平硐、斜井類同。為了便於在地質勘探工作結束後,能為採礦部門利用,豎井多布置在礦體下盤的圍岩中,利用在井下掘進的石門、沿脈、穿脈、天井、盲井進行勘探。

自地下水平坑道向上方掘進的垂直坑道,與上部水平坑道相通的稱為天井。與上部坑道不相通的稱為盲天井。從水平坑道向下掘進的獨頭垂直坑道稱為盲井。這類坑道多用於了解礦體沿傾斜方向的變化情況,也有掘進在圍岩之中,作為通風、提升之用。由於用常規的掘進方法施工天井比較困難,因此,在勘探工作中天井只在礦體變化很大時才被採用。
