圓管螺旋輸送機

1250 1250 120

套用範圍

圓管螺旋輸送機 是螺旋輸送機的一種,廣泛適用於礦山,水泥,食品,化工,醫藥,環保工程中污水污泥處理設備等一些領域.常用於輸送塊狀、粉狀、有磨蝕性的物料。其材質可以是碳鋼,錳鋼,304,316L,321,201不鏽鋼材質。

結構特徵

圓管螺旋輸送機 型號可分為LSY螺旋輸送機管式.LS型螺旋輸送機，GX螺旋輸送機,LC垂直螺旋輸送機，GLS管式螺旋輸送機及WLS無軸螺旋輸送機。規格和設計參數同比其他螺旋輸送機，另外也可以根據用戶需求定製不同種類規格的圓管螺旋輸送機產品。
可根據不同的生產工藝要求,將螺旋輸送機設計成
(1)、端部進料,端部出料；
(2)、中間進料,兩端同時出料或兩端輪換出料；
(3)、兩端進料,中間出料；
(4)、端部或中間進料,另一端或兩端軸向出料。

技術參數及特點

圓管螺旋輸送機是通用螺旋輸送機一種,具有輸送量大、磨損量小、安裝操作方便等特點.

圓管螺旋輸送機	100	160	200	250	315	400	500	630	800	1000	1250
螺旋直徑（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	100	120	90	90	75	75	60	60	45	35	30
輸送量Qφ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m(kw)	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m(kw)	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量φ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m(kw)	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m(kw)	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.

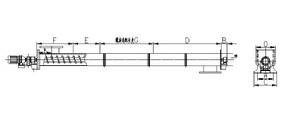

外形尺寸設計

規格型號	F	E	D	G	Q	B	A	O	H	C
￠100	2500	2500	2500	1500 2000 2500	180	180	180	178	120	160
￠160	2500	2500	2500		200	180	200	266	120	160
￠200	2500	2500	2500		225	180	225	320	160	200
￠250	3000	3000	3000		250	200	250	370	200	250
￠315	3000	3000	3000		330	220	390	443	300	350
￠400	3000	3000	3000		350	227	390	533	320	400
￠500	3000	3000	3000	3500	400	250	400	563	400	500

驅動裝置

設備傳動形式有直聯及鏈傳動兩種，減速機可根據用戶要求提供國產擺線針輪減速機,平等軸斜齒輪減速機或國外品牌的減速機。
