單點系泊系統

分為單點系泊儲油裝置和單點系泊卸油裝置兩種。單點系泊系儲油裝置(Single Point Mooring Storage Tanker)，由單點系泊浮筒與儲油駁船兩大部分組成。單點系泊浮筒用4～8根錨鏈固定在海底。浮筒上有轉盤和鏇轉密封接頭。儲油駁船與單點浮筒的轉盤用鋼絲繩或鋼臂連線，可作360鏇轉，似風標，使之保持在受力最小的方位。原油從海底管線經過單點上的鏇轉密封接頭進入儲油駁船；運油輪則從儲油駁船上裝油外運。

基本信息

• 中文名：單點系泊系統
• 英文名：Single Point Mooring System

• 分類：單點系泊儲油裝置和卸油裝置
• 研製公司：SBM公司

簡介

單點系泊系統

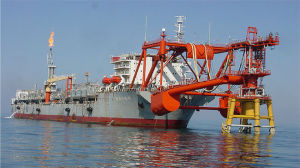

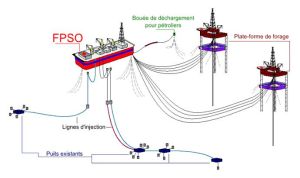

由單點系泊浮筒與儲油駁船兩大部分組成。單點系泊浮筒用4～8根錨鏈固定在海底。浮筒上有轉盤和鏇轉密封接頭。儲油駁船與單點浮筒的轉盤用鋼絲繩或鋼臂連線，可作360鏇轉，似風標，使之保持在受力最小的方位。原油從海底管線經過單點上的鏇轉密封接頭進入儲油駁船；運油輪則從儲油駁船上裝油外運。世界上第一個單點系泊浮筒於1959年在瑞典的德提奧港投產，用作深水輸油碼頭。1974年發展了鋼臂式單點系泊儲油裝置,用A字形鋼架代替鋼絲繩連線，避免了儲油駁船與浮筒的碰撞，減少了大量維修工作。1980年在菲律賓海域安裝了第一座浮式生產、儲存、裝卸系統。可在該系統上進行油氣處理、儲存和外輸。1981年11月又發展了一種軟鋼臂連線，在菲律賓近海油田設計和安裝，適合於淺水惡劣海況。單點系泊裝置結構簡單，成本低，適用水深大，發展較快,已有200多座單點系泊裝置投入使用。但在有凍的海域尚無採用這種裝置的實例。

卸油裝置

單點系泊系統

單點系泊油輪不用靠港，而是在離岸足夠水深處，設定一浮單點卸油裝置，通過漂浮在海面上的浮筒和鋪設在海底與陸地貯藏系統連線的管道，將油卸輸至岸。（相對優勢：由於沒有深水港，原油進入受到了運輸條件和成本的極大限制。）而傳統的固定碼頭卸油方式是：油輪進港靠泊，通過管道卸油至岸。

國外研製公司

國外研製單點系泊系統的著名公司有：SBM公司、IMODCO公司、SOFEC公司、MCDERMOTT公司。
