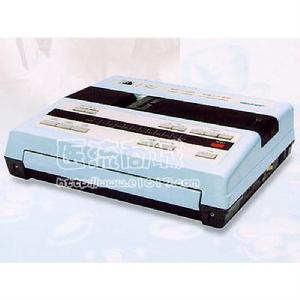

單道心電圖機單道心電圖機
心電圖是從體表記錄的心臟電位隨時間而變化的曲線。它可以反映出心臟興奮的產生、傳導和恢復過程中的生物電位變化。在心電圖記錄紙上,橫軸代表時間。當標準走紙速度為25mm/s時,每1mm代表0.04s;縱軸代表波形幅度,當標準靈敏度為10mm/mV時,每1mm代表0.1mV。
目錄
單道心電圖機
概述
特點
臨床上的套用
典型波形
典型間期和典型段
正常人的心電圖典型值

單道心電圖機

一般的心電圖分為12個導聯!多道指的是全部12個都顯示出來的心電圖單道的只有一個或者幾個導聯能顯示!

概述

心電圖機套用於臨床已有近100年的歷史,早在1903年,Einthoven採用弦線式電流計記錄出人體的心臟電流圖,形成了心電圖的雛形,從而開創了心電圖學的歷史。隨後心電圖的描記技術經過不斷發展與改進,為在臨床上推廣套用心電圖作為心臟病診斷的一種重要手段提供了方便。在我國已普及到最基層的醫療單位。

特點

由於心電圖具有定量、準確、簡便、快捷、可靠及經濟等優點,故在心臟病檢查中具有重要的地位。

臨床上的套用

由於心電圖具有定量、準確、簡便、快捷、可靠及經濟等優點,故在心臟病檢查中具有重要的地位。
三、在臨床上的套用|
心電圖套用特殊技術能記錄到其它檢查無法獲得的心臟電活動信息,其多種用途包括:
1、可顯示心臟電生理、解剖、代謝和血流動力學改變,並提供各種心臟病確診和治療的基本信息。
2、判斷心律失常類型。
3、具有心肌梗塞可能的先兆症狀如胸痛、頭暈、或昏厥的病人的首選檢查。
4、診斷心絞痛。當冠狀動脈供血不足引起心絞痛發作時,心電圖會發生變化。
5、部分病人心房心室肥厚可在心電圖上表現出來。
6、對心肌疾患心包炎的診斷有一定的幫助。
7、幫助了解某些藥物和電解質紊亂及酸鹼失衡對心肌的影響。
8、危重病人的心電監測。
鑒於以上情況,心電圖檢查設備已成為各級醫療機構的基本配置。

典型波形

心電圖典型波形如圖1-1-1所示。
以下所述的心電圖各波形的參數值,是在心電圖機處於標準記錄條件下,即:走紙速度
為25mm/s、靈敏度為10mm/mV時記錄得出的值。
P波:由心房的激動所產生。前一半主要由右心房所產生,後一半主要由左心房所產生。正常P波的寬度不超過0.11s,最高幅度不超過2.5mm。
QRS波群:反映左、右心室的電激動過程,稱QRS波群的寬度為QRS時限,代表全部心室肌激動過程所需要的時間。正常人最高不超過0.10s。
T波:代表心室激動後復原時所產生的電位。在R波為主的心電圖上,T波不應低於R波1/10。
U波:位於T波之後,可能是反映心肌激動後電位與時間的變化。人們對它的認識仍在探討之中。

典型間期和典型段

P-R間期:是從P波起點到QRS波群起點的相隔時間。它代表從心房激動開始到心室開始激動的時間。這一期間隨著年齡的增長而有加長的趨勢。
QRS間期:從Q波開始至S波終了的時間間隔。它代表兩側心室肌(包括心室間隔肌)的電激動過程。
S-T段:從QRS波群的終點到T波起點的一段。正常人的S-T段是接近基線的,與基線間的距離一般不超過0.05mm。
P-R段:從P波後半部分起始端至QRS波群起點。同樣,正常人的這一段也是接近基線的。
Q-T間期:從QRS波群開始到T波終結相隔的時間。它代表心室肌除極和復極的全過程。正常情況下,Q-T間期的時間不大於0.04s。

正常人的心電圖典型值

3、正常人的心電圖典型值
P波:0.2mV;Q波:0.1mV;R波:0.5~1.5mV;S波:0.2mV;T波:0.1~0.5mV;
P-R間期:0.1~20.2S;QRS間期:0.06~0.1s;S-T段:0.12~0.16s;P-R段:0.04~0.8s。
