可調式壓差開關

可調式壓差開關

可調設定點的壓差開關在HVAC套用中與固定設定點壓差開關具有同樣的性能,它們均是靶式流量開關的替代品。 使用介質溫度:-20~93℃最大允許壓差:10/16/20 P1壓差設定值:5~100kPa壓差範圍:

產品介紹
AISE提供專業高精度和高可靠性的壓差開關,AISE公司生產的壓差開關是自動反衝過濾器和中央空調水流量及壓差檢測理想的控制部件。最新推出的全鋁外殼的壓差開關完美體現AISE在壓差開關上的創新設計理念。

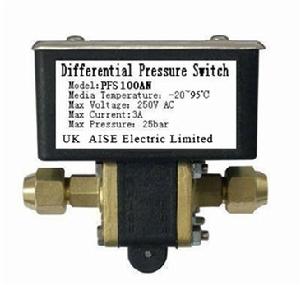

PFS20型可調壓差開關是為少量使用且對壓差值有不同的要求時的套用場合而開發的,通常套用在工程中檢測水過濾器、泵、熱交換器、冷水機組及盤管等的壓差,當系統中的水流量(壓差)上升或下降到設定值時,輸出一個警報或切斷功能的警報提供給自控系統,它也可以用作指示泵或過濾器的狀態。
可調設定點的壓差開關可以根據客戶的要求由工廠直接標定,並在產品標籤上列印標定值,用戶在現場不需再作調整。OEM客戶可以根據設備要求的壓差值通過專業儀表進行標定,AISE公司可以提供相關的技術服務。
可調設定點的壓差開關在HVAC套用中與固定設定點壓差開關具有同樣的性能,它們均是靶式流量開關的替代品。可調設定點壓差開關可廣泛套用在中大型冷水機組蒸發器和冷凝器的水流保護、泵狀態反饋以及壓差旁通控制。
壓差式流量控制原理
對於水流量的測量,可通過測量閥門、孔板等兩端的壓降,再通過查閥門和孔板的壓降和流量曲線即可得到準確的流量,通過壓降的方法得到流量目前已廣泛用在HVAC的水側系統及 流量測量儀表。壓差式水流量開關是一種精確的流量控制方式,它在HVAC系統中的套用主要是根據HVAC設備的阻力和流量的曲線進行控制的,我們知道HVAC設備的換熱器(套管式、殼管式、管板式和常用的板式換熱器)、水過濾器、水泵及閥門等裝置都有阻力與流量的 性能曲線,只要檢測壓差開關兩端的進出水壓差,並與該裝置的預先設定值進行比較,就可以準確控制流量。它作為流量控制開關具有流量控制準確、對系統不再額外增加阻力、又對水管管徑沒有要求以及無水流擾動干擾等特性,可取代任何形式的靶式流量開關作為HVAC水系統的流量控制,相對於靶式流量開關它可以避免水泵氣蝕引起的假流量(實際流速很大,但水中混有空氣而實際流量並不大),因而可廣泛套用在使用釺焊板式換熱器、套管式換熱器和殼管式換熱器的大中小型風冷或水冷冷水機組中作水流量控制併兼有部分防凍保護的功能。
可調式壓差開關技術參數
外殼防護等級:IP54 最大電流:3A
保存溫度:-29~82℃ 輸出形式:1組或2組SPDT乾觸點輸出(常開或常閉可選)
使用環境溫度:-20~71℃ 最大允許靜壓:10/16/20 bar可選
使用介質溫度:-20~93℃ 最大允許壓差:10/16/20 bar可選
工作介質:油、水和空氣(其它介質請說明) 設定點重複性偏差:±1%
P1回差:3~7kPaD 連線口:1/4” SAE(7/16”-20UNF),G1/4"
P1壓差設定值:5~100kPa 壓差範圍: 6-30,6-70,6-100,20-200,30-300kPa
高低壓側連線口:1/4”SAE,G1/4" 電氣性能:3A;250VAC
選型表
型號 設定點範圍 回差 輸出類型 備註
PFS2030AA 5~30kpa 3~5kpa 1組spdt開關 單可調設定點壓差開關
PFS2070AA 6~70kpa 3~5kpa 1組SPDT開關
PFS200100AA 6~100kpa 5~10kpa 1組SPDT開關
PFS200200AA 10~200kpa 5~10kpa 1組SPDT開關
PFS200300AA 20~300kpa 8~15kpa 1組SPDT開關
PFS200400AA 40~400kpa 10~15kpa 1組SPDT開關
PFS14030AA 6~30kpa/6~100kpa 3~5kpa/5~10kpa 2組SPDT開關 雙可調設定點壓差開關
PFS14037AA 6~30kpa/6~70kpa 3~5kpa/3~5kpa 2組SPDT開關
PFS14070AA 6~70kpa/6~100kpa 3~5kpa/5~10kpa 2組SPDT開關
PFS14000AA 6~100kpa/6~100kpa 5~10kpa/5~10kpa 2組SPDT開關
PFS14020AA 20~200kpa/20~200kpa 5~10kpa/5~10kpa 2組SPDT開關
水過濾器髒堵檢測及指示套用
當水流經過過濾器筒體流出,在過濾器產生壓力差,隨著過濾的進行,壓差會升高,當壓差達到預設定值時(通常為50kpa)時,壓差開關閉合,輸出一個開關信號,如果是自動清洗過濾器,則此信號送到控制盤,控制盤執行清洗指令,啟動電機或電動閥開始做循環反衝清洗,同時打開排污閥,如果是手動清洗過濾器,則提供警報信號提醒用戶清洗過濾器。
水過濾器用壓差開關的工作介質 //空氣(其它介質請在訂貨時說明)
泵狀態指示並反饋給自控系統
通常水泵進出口兩端的壓差在負荷恆定時是穩定的,當系統中負載的阻力發生變化時,水泵進出口的壓差是變化的,水泵兩端的壓差與水泵流量的對應關係可以參照水泵的性能曲線,因此壓差開關用作水泵狀態檢測同時也可以用作控制水泵的最小流量,當水泵進出口的壓差超過壓差開關的設定值時,壓差開關輸出一個乾觸點信號給自控系統,告知水泵的已有流量,我們如果選擇了壓差開關的指示燈選項,壓關開關的本地指示燈將指示水泵的狀態變化,壓差開關免維修和高可靠性的特性,使其作為替代靶式流量開關用作水泵水流狀態的檢測得到了眾多空調自控工程商的親睞。
殼管式換熱器水流量控制
殼管式換熱器在大中型冷水機組中用作蒸發器和冷凝器,對於主機來講蒸發器和冷凝器的水流量的不穩定直接影響主機可靠的工作,因此正確控制殼管式換熱器的水流量可確保主機的運行穩定,我們可以根據殼管式換熱器的壓降和流量的曲線查找70%額定流量(推薦值)下的壓降,AISE公司認為這個壓降是主機流量保護的下限,如果沒有壓降流量曲線可通過現場測量的方式得到壓降值,具體測試方法可向AISE公司當地辦事處進行相關的技術諮詢。對於殼管式冷凝器我們還建議選擇可調雙設定點壓差開關,其中一個還可用於換熱器結垢清洗狀態指示,原因是由於換熱器結垢造成其進出口壓降增加,只要設定適當的壓差值並選擇本地指示就可以看到當換熱器結垢到一定程度時指示燈就點亮,提醒用戶及時清洗換熱器,避免由於傳熱效果下降造成的能源浪費及對主機可靠工作的影響。
