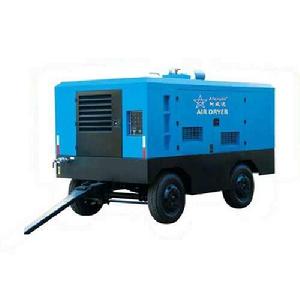

動力用空氣壓縮機

動力用空氣壓縮機

動力用空氣壓縮機是空氣壓縮機按用途分類的一個種類,主要是為設備提供動力或作為儀表用的壓縮氣源。空氣壓縮機是一種用以壓縮氣體的設備。空氣壓縮機與水泵構造類似。大多數空氣壓縮機是往復活塞式,旋轉葉片或旋轉螺桿。空氣壓縮機按用途分可分為兩類,另一類是工藝用壓縮機,主要是在工藝流程中輸送工藝氣體 。

結構組成

(1)油循環系統

在啟動前,首先啟動油泵控制系統,油泵控制系統啟動後保證空壓機各潤滑部件潤滑良好,同時油泵控制系統可通過內置的溫控閥來調節內部油壓和油溫,以滿足系統需要。

(2)氣路循環系統

壓縮機工作時,空氣經過自潔式空氣過濾器被吸入,通過PLC自動清洗過濾器,空氣在經過進口導葉自動調節後進入一級壓縮,經一級壓縮後的氣體溫度較高,然後進入中間冷卻器進行冷卻(水走管內,氣走管外,中冷器的水流量要求為110m/h)之後進入二級壓縮系統,為避免系統中的氣體倒入壓縮腔內(避免帶壓起動)在壓縮機的排氣管道安裝有一隻懸掛全啟式止回閥,壓縮機排出的氣體推開止回閥進入排氣消聲器,然後進入一級後冷器,二級後冷器,再進入排氣主管道。

(3)水路循環系統

冷卻水通過管道進入空壓機中間冷卻器對一級壓縮排出的氣體進行冷卻降溫,再進入後冷器對排氣進行冷卻,另一路冷卻水進水管道經過主電機上部的兩組換熱器冷卻電機繞組,還有一路對油冷卻器進行冷卻。

(4)配電系統

空壓機為2000kW高壓電機(10kV)採用全壓啟動,控制櫃為戶內交流、金屬鎧裝抽出式開關設備,開關設備由固定的櫃體和可抽出部件即手車兩大部分組成,實現控制、保護、監測的目的,具有“五防”功能。

(5)屏保護系統

中央信號裝置分為事故信號和預告信號兩種。事故信號的主要任務是在斷路器事故跳閘時,能及時地發出音響信號,並使相應的斷路器燈光位置信號閃光。預告信號的主要任務是在運行設備發生異常現象時,瞬時或延時發出音響信號,並使光字牌顯示出異常現象的內容。

(6)直流電源系統

PZ32系列全自動免維護鉛酸蓄電池直流電源成套設備,由充電裝置屏,直流饋電屏和蓄電池組成,具有自動穩流,自動穩壓,自動調壓等功能,為中央信號屏和高壓控制系統提供電源。

(7)DTC控制系統

DTC控制屏是空壓機的“大腦”,各類現場感測器的數值,最終匯總至DTC控制屏,在DTC控制屏上顯示各類運行參數,並監視空壓機各部分的運行狀態,當某些參數超出允許範圍時,DTC會發出相應的報警或自動使空壓機停機 。

工作原理

由電動機直接驅動壓縮機,使曲軸產生旋轉運動,帶動連桿使活塞產生往復運動,引起氣缸容積變化。由於氣缸內壓力的變化,通過進氣閥使空氣經過空氣濾清器(消聲器)進入氣缸,在壓縮行程中,由於氣缸容積的縮小,壓縮空氣經過排氣閥的作用,經排氣管,單向閥(止回閥)進入儲氣罐,當排氣壓力達到額定壓力0.7MPa時由壓力開關控制而自動停機。當儲氣罐壓力降至0.5--0.6MPa時壓力開關自動聯接啟動。

而空氣壓縮機就是提供氣源動力,是氣動系統的核心設備,機電引氣源裝置中的主體,它是將原動(通常是電動機或柴油機)的機械能轉換成氣體壓力能的裝置,是壓縮空氣的氣壓發生裝置 。

其他分類

空氣壓縮機(空壓機)的種類很多。

(1)按 工作原理可分為三大類:容積型、動力型(速度型或透平型)、熱力型壓縮機。

(2)按 潤滑方式可分為無油空壓機和機油潤滑空壓機。

(3)按 性能可分為:低噪音、可變頻、防爆等空壓機。

(4)按 型式可分為:固定式、移動式、封閉式。

下面是幾種常見的空氣壓縮機:

容積式壓縮機——直接依靠改變氣體容積來提高氣體壓力的壓縮機。

活塞式壓縮機——是容積式壓縮機,其壓縮元件是一個活塞,在氣缸內做往復運動。

迴轉式壓縮機——是容積式壓縮機,壓縮是由旋轉元件的強制運動實現的。

活塞式空氣壓縮機 活塞式空氣壓縮機

滑片式壓縮機——是迴轉式變容壓縮機,其軸向滑片在同圓柱缸體偏心的轉子上作徑向滑動。截留於滑片之間的空氣被壓縮後排出 。

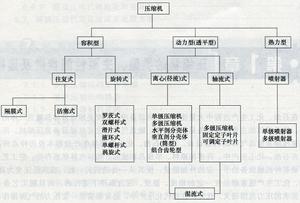

空壓機分類 空壓機分類
