動三軸試驗系統

動三軸試驗系統

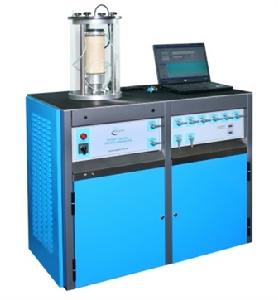

動三軸試驗系統三軸室: 動三軸試驗系統試樣的安裝更輕鬆 ·●飽和,B檢測

簡介

動三軸試驗系統主要功能:
·模擬和研究地震
·研究沙土的液化
·評估振動對現場土體的影響
·精確測定建築物基礎的循環、動態荷載
·試驗各種頻率條件下的震動模式
·再現各種震動信號
·設計獨特的振動試驗程式
·改善新、老建築物基礎的設計
·運行常規試驗 - 飽和、各向同性固結、各向異性固結、剪下等
·評估震動對新、老建築的影響
動三軸試驗系統輕鬆安裝立即運作
採用新型的一體化設計,安裝非常輕鬆
·完全集成,所有配件在一個機箱內
·完成安裝,輕鬆設定、輕鬆清潔、輕鬆維護
·內置真空發生器,更方便、簡潔
·電腦和套用軟體可以便利地做試驗
·設計緊湊,底部裝有滾輪,方便就位和挪動
IPC的動三軸試驗系統使用起來輕鬆、簡單,新人培訓簡直就是小菜一碟。
IPC動三軸試驗系統主要包括:浸水壓力感測器、輕質亞克力三軸室、底盤、反力架、作動器、壓力傳遞器、體變壓力感測器、氣水分配板、真空發生器、清潔槍、電腦及套用軟體。
動三軸試驗系統輕鬆做實驗快速可靠
IPC動三軸試驗系統為複雜土工試驗量身定做,試驗結果精確可靠。
·通過獨創的真空吸附1底座和壓盤,可以輕鬆放置、夾緊試樣和載入。
·三軸室簡單易用
·不需要搬動沉重的三軸室
·對試樣的擾動減到最小
·保護試樣的完整性
·特別的浮式技術2,能夠輕輕地頂起和對中試樣
·圖形化分配板3,可以輕鬆跟蹤氣、水走向
·壓力、體變感測器集成到一起
·自動充水,最大程度得減少擾動
·安全、安靜、輕鬆
革命性地將反力架、三軸室等一體化集成
動三軸試驗系統載入架和測量系統:
●精密加工、一體化集成載入架能精確對中試樣
●自動校正
●高性能伺服閥,精確控制力和位移
●過載保護、保護開關,確保人員和儀器安全
●底部穿孔過線,外觀整潔
●集成的氣動作動器,安靜、整潔,容易維護
動三軸試驗系統三軸室:
●內置立柱、集成十字頭,高效運作
●輕質、亞克力側壁,方便安裝試樣、減少擾動
●不需要搬動沉重的三軸室
●透明、耐用的三軸室,四周可視、安全
●內置浸水壓力感測器,精確可靠測量
●零摩擦,載入軸集成到三軸室里,不需另加軸套
動三軸試驗系統權威軟體和控制器
權威套用軟體:
●軟體試驗過程自動執行,大大加快試驗進程
●土力學專家參與設計,試驗全面、報告實用
●集成土及其他非結合料多種套用
●功能強大、專業化的軟體,實時繪圖監控實驗過程
●數據檔案可以離線瀏覽,方便分析、處理數據
●用彩條實時顯示感測器狀態,一目了然
●自定義載入波形,可以使用40,000個數據點的波形
動三軸試驗系統高級控制器,性能高、控制精確、設定靈活:
●實時電腦控制
●卓越的波形高保真技術,集成控制和採集,所有通道
同時採集速度高達5kHz
低噪音技術,四倍超採樣,選擇性過濾
● 20位自動數據採集,保證高解析度
●固件使用Flash晶片,各模組均可現場升級
● USB通信,傳輸速率可達10Mb/s
●模擬輸入自動標定, 數據可靠
●標配控制和採集:軸向位移、軸向力、圍壓、反壓、孔壓+、體變+
●可選數據:表面軸向位移(2個)、周長、中點孔壓
+僅採集
動三軸試驗系統試樣的安裝更輕鬆
我們將所有的靈感濃縮為簡單的過程,安裝土樣只需:
1、放好底座,安裝橡皮膜和壓盤,用真空緊緊吸住非
粘性試樣
2、將試樣移到底座上並輕輕地頂起來,上壓盤接觸十
字頭時真空吸附鎖緊
3、套上三軸室側壁,裝上鎖緊環
4、充水,開始試驗
動三軸試驗系統可運行試驗:
·●飽和,B檢測
·● K0固結,各向同性,各向異性固結
·●應力和應變路徑控制試驗
·●標準三軸試驗(UU,CU,CD),測量孔壓和體變
·●循環載入
·●動態剪下強度和變形
·●剪下模量和阻尼比
·●回彈模量
·●液化勢

用途

用來研究土壤的動態性能。可以進行飽和、B檢測、K0固結、各向同性、各向異性固結、應力和應變路徑控制試驗、標準三軸試驗(UU,CU,CD)、測量孔壓和體變、循環載入、動態剪下強度和變形、剪下模量和阻尼比、回彈模量、液化勢等.

標準

ASTM D5311,ASTM D3999 – 91,BS 1377-8,AASHTO T 307等

特點

·完全集成 - 做試驗所需的所有組件都集成到一個機箱內
·完成組裝 - 出廠時已經將所有的組件組裝好,只要連上外接的水、電、氣就能運作
·新型試驗 - 革命性地將三軸室和載入架集成到一起,大大提高試驗效率
·輕鬆安裝三軸室 - 不需要搬動沉重的三軸室
·輕鬆安裝試樣 - 試樣維持系統保證擾動最小

規格

軸向力: +/- 11kN*
力感測器類型:水下力感測器
作動器行程: 50mm
內置軸向位移感測器類型: LVDT
三軸室尺寸:內徑240mm, 高415mm
試樣尺寸:直徑38mm,50mm,70mm,等等
作動器最高頻率: 70Hz
工作頻率:≥5Hz
動態圍壓:≥1Hz
圍壓:可達1000kPa*
反壓:可達1000kPa*
控制模式:應力(力)、應變(位移)
外觀尺寸:長1140mm寬630mm高1370mm
重量: 165kg
環境溫度: 5 到 40°C
電源和功率: 115/230V 60/50Hz, 600W
* 壓縮空氣壓力要達到10Bar
