分米波雷達

分米波雷達

雷達系統根據其工作頻率一般分為米波雷達、分米波雷達和厘米波雷達,其接收機通常是超外差形式的。分米波雷達和厘米波雷達由於其工作頻率較高,一般都有自動頻率控制(AFC)系統,控制本振頻率自動跟蹤發射頻率的變化,或者控制發射頻率自動穩定在本振頻率對應的頻率點上,保證雷達接收機的中頻頻率穩定。

簡介

分米波雷達是雷達的種類之一。

分米波雷達在軍事辭海中的解釋

工作波長為10厘米至1米(頻率為3000一300兆赫)的雷達。

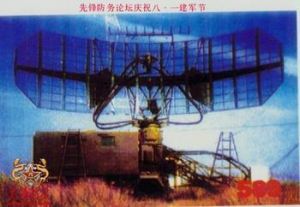

分米波雷達分米波雷達
該波段雷達易獲得較窄的天線波束、較高的角分辨力和較低的外部噪聲,主要用於警戒和引導。 但是傳統的模擬式單環路或雙環路AFC系統由於受模擬電路本身的局限,使得AFC的跟蹤速度慢、跟蹤頻率範圍窄、精度低,甚至有可能出現錯誤跟蹤的情況;此外,控制本振的自頻控雷達由於在本機振盪器上加裝了頻率調整裝置,影響了本振的頻率穩定度,這對動目標雷達而言是難以接受的。米波雷達由於其工作頻率較低,基本上沒有自動頻率控制系統,但是米波雷達的發射機工作頻率和接收機本機振盪頻率由於環境溫度、電源電壓和負載變化而發生一定的變化,其變化範圍從幾十千赫茲到數百千赫茲,通常在500~600kHz之間。雖然由此造成的中頻頻率變化量的絕對值不會超出中頻放大器的通頻帶範圍(中頻放大器的通頻帶通常≤1MHz),但是數百千赫茲的變化量使回波信號不能得到最有效的放大,造成雷達接收機技術、戰術性能降低。

分米波雷達目標模擬器主要性能指標

本振頻率9.3~9.9GHz(上變頻),10MHz間隔
工作頻寬600MHz,全相參
距離範圍0~400km
量程劃分為0~25km、0~45km、0~85km、0~165km、0~245km、0~325km、0~400km共7檔,可手動、自動預置
解析度1.5m
速度範圍0~4M(馬赫數)
都卜勒解析度1Hz
獨立調節兩個支路輸出功率均可獨立調節
信號功率-110~10dBm可調,步進ldB
線性調頻頻寬1.8MHz、3MHz、3.6MHz、7.5MHz
可外接雷達提供的PRF(5µs、50µs、l00µs、150µs)
多種組合
視頻脈衝四種和線性調頻四種組合組成16種脈壓狀態。
輸出信標信號 工作頻率9310MHz,功率範圍和兩路獨立輸出功率範圍及功率解析度相同
工作溫度-40~60℃
