全自動PCB分板機

全自動PCB分板機

2、最大分板長度:200mm 3、分板速度可調:80-120-200-400mm/s 4、分板厚度:0.2-5.0mm

PCB連片在分板的過程中,傳統均用人工手動折板,雖然時效性較快,但往往因人工手摺的力道不均及折板角度位置的差異,造成PCB電氣迴路及零件、錫道的破壞,有鑒於此,PCB全自動分板機,採用最新氣電式輕量化設計,一次完成無剪下應力切板行程,特別適用於切割精密SMD或薄板.無圓刀型分板時產生的弓形波(BOWWAVES)及微裂痕(MICROCRACK),使用楔形刀具線性分板,剪下應力降至最低,使敏感的SMD組件,甚至電容均可不受影響,產品潛在質量風險降至最低。切板行程在1-2MM以下,絕無操作安全上的顧慮,刀具採用高速鋼精密研磨製成,可重複研磨使用,同時適用於沒有V-CUT的薄板分板作業。SMT生產過程更合適的生產作業方法。

適用範圍:

凡有V-CUT之SMT,PCB線路板鋁基板玻釺板FR4板
郵票孔板,不規則連點板,多連片的PCB板

PCB分板機ASC508PCB分板機ASC508

產品特性:

連結多片的板於焊錫後,折斷時常會傷害線路或將電子零件折斷,本機以走刀式行進分割,可徹底減少應力,防止焊點龜裂及零件斷裂,提高生產效率及質量。採用上圓刀下平刀方式,板至於下平刀上,開關一踩,上圓刀橫移走動至所設定的定點,即將PCB板切斷分割,切斷不脫絲,切口平整,無毛邊。

產品特點:

1、裁切率為1秒/1分割,由腳踏板氣動開關控制。
PCB分板機ASC-509PCB分板機ASC-509

2、高科技的餵料設施,無需人工操作。
3、採用微電腦技術,程式可自動控制切割次數與切割行程。
4、非滾輪(輪刀、走刀)式裁切、無粉塵現象、無馬達驅動、無碳粉污染。
5、非摩擦式切削,無刀具金屬殘留。
6、刀片使用保固600000/次無電力供應、故無電器產品損耗,更換之情。
7、使用4-5Mpa的空壓,無須特定切割場所,外觀以防鏽保養油擦拭即可。
8、具有自動計數功能。

技術參數:

1、驅動馬達:伺服/步進馬達

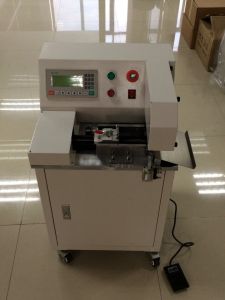

ASC800全自動PCB分板機ASC800全自動PCB分板機

2、最大分板長度:200mm
3、分板速度可調:80-120-200-400mm/s
4、分板厚度:0.2-5.0mm
5、使用電壓:230V/40W
6、最大出力:4噸
7、機器重量:155KG

產品的優勢:

PCB分板機在生產當中,有很高的工作效率,PCB分板機作為現代社會的一種機械化的設備,有了PCB分板機的幫助,那么,就可以大大的提高企業的發展了。PCB分板機在工作的時候,十分的安全,任何的企業在生產的時候,除了注意產品的質量還注意產品的生產安全問題。

保修期:

整機保修一年,永久售後服務。
