內螺紋先導活塞式蒸汽減壓閥

內螺紋先導活塞式蒸汽減壓閥

OR內螺紋先導活塞式蒸汽減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤

、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片感測出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本產品主要用於蒸汽管路，起減壓穩壓作用。

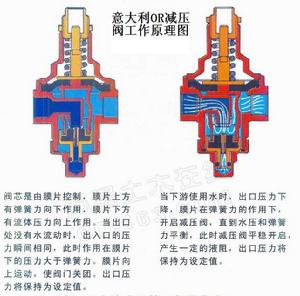

內螺紋先導活塞式蒸汽減壓閥標準，內螺紋先導活塞式蒸汽減壓閥尺寸，內螺紋先導活塞式蒸汽減壓閥作用，內螺紋先導活塞式蒸汽減壓閥原理 OR內螺紋活塞減壓閥原理:

減壓閥是一種自動降低管路工作壓力的專門裝置，它可將閥前管路較高的水壓減少至閥後

管路所需的水平。減壓閥廣泛用於高層建築、城市給水管網水壓過高的區域、礦井及其他場合，以保證給水系統中各用水點獲得適當的服務水壓和流量。鑒於水的漏失率和浪費程度幾乎同給水系統的水壓大小成正比，因此減壓閥具有改善系統運行工況和潛在節水作用，據統計其節水效果約為30％。
主要技術參數和性能指標

公稱壓力(Mpa)	1.6	2.5
殼體試驗壓力(Mpa)	2.4	3.75
密封試驗壓力(Mpa)	1.6	2.5
最高進口壓力(Mpa)	1.6	2.5
出口壓力範圍(Mpa)	0.1-1.0	0.1-1.6
壓力特性偏差(Mpa)	GB12246-1989
流量特性偏差(Mpa)	GB12246-1989
最小壓差	0.15	0.15
滲漏量	GB12245-1989

殼體試驗不包括膜片、頂蓋。
主要零件材料

零件名稱	零件材料
閥體 閥蓋 底蓋	WCB
閥座 閥盤	2cr13
缸套	2Cr13/25(鍍硬鉻)
活塞	2Cr13/銅合金
活塞環	合金鑄鐵
導閥座 導閥桿	2Cr13
膜片	1Cr18Ni9Ti
主閥彈簧	50CrVA
導閥主彈簧	50CrVA
調節彈簧	60Si2Mn

流量係數(Cv)

DN	15	20	25	32	40	50
Cv	1	2.5	4	6.5	9	16

連線尺寸

公稱通徑DN	G	L	H	Hl
15	1/2"	140	295	90
20	3-4"	140	330	98
25	1"	160	330	110
32	1-1/4"	180	330	110
40	1-1/4"	200	345	125
50	2"	230	345	125
