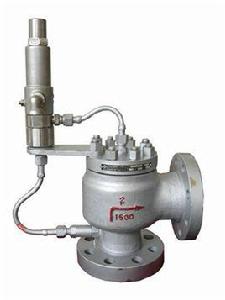

先導式安全閥

先導式安全閥

先導式安全閥是—種非直接載荷式安全閥。由主閥和導閥（又稱“副閥”）組成，主閥依靠從導閥排出的介質來驅動，由於系統內的壓力呈脈衝形式，所以又被稱為“脈衝式安全閥”。從單獨來看，導閥本身也是一種直接載荷式安全閥。當介質匝力達到導閥的開啟壓力時，導閥先行開啟，排出的介質從旁通管進入主閥。

簡介

先導式安全閥(又稱脈衝式安全閥)，是一種依靠從導閥排出介質來驅動或控制主閥的安全閥，導閥本身是標準的彈簧直接載荷式安全閥。安全閥屬於自動閥類，主要用於鍋爐、壓力容器和管道上，控制壓力不超過規定值，對人身安全和設備運行起重要保護作用。按安全閥閥瓣開啟高度可分為微啟式安全閥和全啟式安全閥。

分類

先導式安全閥按結構形式來分，要分為垂錘式、槓桿式、彈簧式和先導式(脈衝式)；按閥體構造來分，可分為封閉式和不封閉式兩種。封閉式安全閥即排除的介質不外泄，全部沿著出口排泄到指定地點，一般用在有毒和腐蝕性介質中。對於空氣和蒸汽用安全閥，多採用不封閉式安全閥。對於安全閥產品的選用，應按實際密封壓力來確定。對於彈簧式安全閥，在一種公稱壓力(PN)範圍內，具有幾種工作壓力級的彈簧，訂貨時除註明安全閥型號、名稱、介質和溫度外，尚應註明閥體密封壓力，否則按最大密封壓力供貨。

特點

先導式安全閥適用於高壓、大口徑的場合。先導式安全閥具有良好的密封性能，同時，它的動作很少受背壓的影響。這種安全閥的缺點在於它的可靠性同主閥和導閥有關，動作不如直接作用式安全閥那樣迅速、可靠，而且結構較複雜。

工作原理

當被保護系統處於正常運行狀況時。導閥閥腔內的滑閥處於開啟狀態，系統壓力從主閥進口通過下導管、導閥閥腔和上導管傳入主閥閥瓣（活塞）上方氣室，此時上方氣室氣體壓力等同於主閥進口的系統壓力。導閥密封面處於密封狀態，確保主閥上方氣室的氣體無法從導閥泄放口排出。由於活塞面積大於閥瓣密封面面積，系統壓力對主閥瓣產生一個向下的合力，使主閥處於關閉、密封狀態。

當系統壓力升高達到整定壓力時，氣體在導閥密封面處向上頂起導閥的閥芯，使密封面處於開啟狀態，同時導閥閥腔內的滑閥向上移動，封閉導閥閥腔的過氣通道。主閥閥瓣上方氣室的介質經由打開的導閥密封面排出，使主閥閥瓣上方壓力降低。主閥閥瓣在進口壓力的推動下打開而使系統卸壓。

當系統壓力降低到一定值時，導閥閥芯在彈簧的作用下向下回座，導閥密封面關閉，導閥閥腔的滑閥打開，閥腔暢通，系統壓力再次通過導閥閥腔傳入主閥閥瓣上方氣室，並推動主閥閥瓣關閉 。

注意事項

各種安全閥都應垂直安裝。

安全閥出口處應無阻力，避免產生受壓現象。

安全閥在安裝前應專門測試，並檢查其密封性。

對使用中的安全閥應作定期檢查。

安裝要求

（1）額定蒸發量大於0.5t/h的鍋爐，至少裝設兩個安全閥：額定蒸發量小於或等於0.5t/h的鍋爐，至少裝一個安全閥。可分式省煤器出口處、蒸汽過熱器出口處都必須裝設安全閥。

（2）安全閥應垂直安裝在鍋商、集箱的最高位置。在安全閥和鍋筒或集箱之間，不得裝有取用蒸汽的出口管和閥門。

（3）先導式安全閥要有防止重錘自行移動的裝置和限制槓桿越軌的導架，彈簧式安全閥要有提升手把和防止隨便擰動調整螺釘的裝置。

（4）對於額定蒸汽壓力小於或等於3.82MPa的鍋爐，安全閥喉徑不應小於25mm：對於額定蒸汽壓力大於3.82MPa的鍋爐，安全閥喉徑不應小於20mm。

（5）安全閥與鍋爐的連線管，其截面積應不小於安全閥的進口截面積。如果幾個安全閥共同裝設在一根與鍋筒直接相連的短管上，短管的通路截面積應不步於所有安全閥排汽面積的1.25倍。

（6）安全閥一般應裝設排汽管，排汽管應直通安全地點，並有足夠的截面積，保證排汽暢通。安全閥排氣管底部應裝腔 作勢有接到安全地點的疏水管，在排氣管和疏水管上都不允許裝設閥門。

零件材料

先導式安全閥結構圖 先導式安全閥結構圖
No 零件名稱 Ax46Y/F　AF46Y/F 材料 KAX46Y/F 材料
1 閥　體 WCB WCB
2 閥　瓣 2Cr13/2Cr13+PTFE 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
3 導 向 套 1Cr18Ni9Ti 1Cr18Ni9Ti
4 彈　簧 50CrVA 50CrVA
5 O 型圈 O 氟橡膠 氟橡膠
6 閥　蓋 25 25
7 導　閥 部件

外形尺寸

型號 公稱通徑 do L L1 L2 H DN" D D1 D2 D6 b Z-ød D" D1" D2" D6" b" Z"-ød"
(K)Ax46 F -16 Y AF46Y-16 25 15 110 95 150 365 32 115 85 65 16 4-14 140 100 78 18 4-18
32 20 115 100 150 375 40 140 100 78 18 4-18 150 110 85 18 4-18
40 25 120 110 160 390 50 150 110 85 18 4-18 165 125 100 20 4-18
50 32 135 120 160 410 65 165 125 100 20 4-18 185 145 120 20 4-18
65 40 160 140 175 435 80 185 145 120 20 4-18 200 160 135 20 8-18
80 50 170 135 175 451 100 200 160 135 20 8-18 220 180 155 22 8-18
100 65 195 175 195 500 125 220 180 155 22 8-18 250 210 185 24 8-18
125 80 210 190 220 526 150 250 210 185 22 8-18 285 240 210 24 8-23
150 100 255 230 265 623 175 285 240 210 24 8-23 315 270 240 26 8-23
200 125 300 260 300 690 250 340 295 265 26 12-23 405 355 320 30 12-26
(K)Ax46 F -25 Y AF46Y-25 25 15 110 95 150 365 32 115 85 65 16 4-14 140 100 78 18 4-18
32 20 115 100 150 375 40 140 100 78 18 4-18 150 110 85 18 4-18
40 25 120 110 160 390 50 150 110 85 18 4-18 165 125 100 20 4-18
50 32 135 120 160 410 65 165 125 100 20 4-18 185 145 120 20 4-18
65 40 160 140 175 435 80 185 145 120 22 8-18 200 160 135 20 8-18
80 50 170 135 175 451 100 200 160 135 22 8-18 220 180 155 22 8-18
100 65 195 175 195 500 125 230 190 160 24 8-23 250 210 185 22 8-18
125 80 210 190 220 526 150 270 220 188 28 8-26 285 240 210 24 8-23
150 100 255 230 265 623 175 300 250 218 30 8-26 310 270 240 26 8-23
200 125 300 260 300 690 250 360 310 278 34 12-26 405 355 320 30 12-26
型號 公稱通徑 do L L1 L2 H DN" D D1 D2 D6 b Z-ød D" D1" D2" D6" b" Z"-ød"
(K)Ax46 F -40 Y AF46Y-40 25 15 110 95 150 365 32 115 85 65 58 16 4-14 140 100 78 18 4-18
32 20 115 100 150 375 40 140 100 78 66 18 4-18 150 110 85 18 4-18
40 25 120 110 160 390 50 150 110 85 76 18 4-18 165 125 100 20 4-18
50 32 135 120 160 410 65 165 125 100 88 20 4-18 185 145 120 20 4-18
65 40 160 140 175 435 80 185 145 120 110 22 8-18 200 160 135 20 8-18
80 50 170 135 175 451 100 200 160 135 121 22 8-18 220 180 155 22 8-18
100 65 195 175 195 500 125 235 190 160 150 24 8-23 250 210 185 22 8-18
125 80 210 190 220 526 150 270 220 188 176 28 8-26 285 240 210 24 8-23
150 100 255 230 265 623 175 300 250 218 204 30 8-26 310 270 240 26 8-23
200 125 300 260 300 690 250 375 320 282 260 38 12-30 405 355 320 30 12-26
