低偏差雲母水位計

3.1 3.2 3.4

1產品概述 　
低偏差雲母水位計，是專為火力發電廠、石油化工及各工礦企業的蒸汽鍋爐或其它壓力容器檢測水（液）位所設計製造的一次就地直讀儀表。它是在總結國內外各種水位計優點基礎上最新研製的低偏差雲母水位計，用“汽紅、水綠”顯示液位，無水全紅，滿水全綠，紅綠界面即為實際水位。可在現場直接觀察。若配套彩色工業電視監視系統，則在控制室內的監視器螢屏上可實現遠程監測現場實際水位。
2產品原理及優勢　

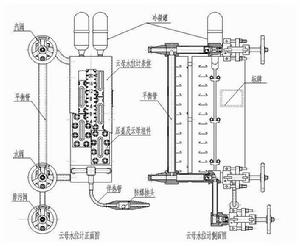

2.1 結構示意圖（如右圖五窗為例）：

2.2 組成：主要由水位計表體、閥門、光源（光源箱、觀察罩）、 電源控制箱等部分組成
2.3 光源工作原理

由光源發出的紅、綠光，射向水位計本體液腔。在腔內汽相部分，紅光射向正前方，而綠光斜射到壁上被吸收。而在腔內液相部分，由於水的折射使綠光射向正前方，而紅光斜射到壁上。因此在正前方觀察，顯示汽紅水綠。
2.4 測量原理

低偏差雲母水位計是聯通管式原理水位計的一種，它在傳統雙色水位計的基礎上對表體進行改裝設計，加入了一套伴熱循環系統，提高了測量精度。該系列水位計主要由光源箱、水位計表體、平衡管、排污管、水連線管、汽側取樣管 、水側取樣閥門、汽側取樣閥門、飽和汽伴熱管、排水管、冷凝罐等組成。該產品利用汽包內的飽和蒸汽經汽側取樣管進入飽和汽伴熱管，給水位計表體加熱，減少水連線管內的水向外傳熱，再利用冷凝罐冷凝後的飽和水置換水連線管內的水，加速水循環，使水連線管內的水接近飽和水溫度，從而消除水位計測量管內水柱密度對水位測量造成的偏差，使得水連線管內的水位在任何時候、任何工況下都接近汽包內的真實水位，達到準確監視汽包水位的目的。
飽和汽伴熱管在安裝時將排水管接至汽包下降管距離汽包零水位-15m處。進入飽和汽伴熱管的飽和蒸汽在其中冷凝後流到下降管中，因排水管與汽包下降管的連線處標高選擇適當，所以排水管中的水位不會上升到水位計表體內部，使得飽和汽伴熱管中始終充滿飽和蒸汽，起到對雲母水位計表體內的水進行加熱的目的。利用冷凝罐冷凝後的飽和水置換表體內的水，加速了表體內的水循環，由於置換的新水為飽和蒸汽冷凝後的飽和水，含鹽低，這樣減少了雲母片結垢，延長了表體的排污周期，同時減少了表體的熱變形，也就減少了泄漏，延長了表體的檢修周期，降低維護費用。由於它的顯示部分是由兩側水連線管的多窗雲母組成，相鄰雲母視窗有一定重疊度，因而消除了顯示盲區。
3特點　
3.1 低偏差。
由於加入飽和汽伴熱管和飽和水置換裝置，減小了測量誤差，能夠真實反映汽包中的實際水位。
3.2 無盲區。
水位計本體上設定兩排多個視窗，使得水位只要在多窗雲母上下邊界內，水位即可清晰可見。
3.3 高清晰。不論從現場還是工業電視上看，汽紅水綠非常清晰。
3.4 視窗組件選用35CrMo、45鍛Ⅱ材質，使用壽命長，泄漏率低，可兩年更換一次雲母組件，維護費低。 3.5 光源採用特製的二極體冷光源，只需把220V電源和二極體燈分別接到變壓器即可。發光均勻，耐高溫，壽命長，整體光源調整方便。
3.6 自沖洗效果好，視窗不易掛垢，水位計左右側管內水位相差小。由於本系列水位計與冷凝水接觸面積大，而且在上部加裝了冷凝罐，所以當蒸汽流經表體時，一部分變為冷凝水後可順視窗表面沖洗觀察窗，使視窗不易掛垢；遠離連通管一側的冷凝罐壁厚小一些，冷凝速度快，向水位計內補充飽和水水量大，使得左右側管內水位差非常小
