主要技術特點
全自動型測試儀 僅需進行數字設定，設定最高測試電壓、最大電流和步長，裝置將自動從零逐步升壓。可全自動地將伏安特性曲線測試描繪出來，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動。快捷、簡單、方便。無需計算機知識，極易掌握。
功能全面 可測試保護CT伏安特性、5%和10%誤差曲線，變比、極性，還可以輸出大電流用於測試CT的二次迴路。
不接觸測試，安全性高 全微機化裝置，設定好後完全不需人工接觸而全自動進行測試。可使測試人員遠離高壓電路，確保測試人員安全，可靠性高。
可外接調壓器進行試驗 若裝置單機的輸出電壓、電流不能滿足要求，也可以採用用戶自備的調壓器與裝置連線進行測試。外接調壓器試驗接線和測試方法非常簡單。
輸出容量大 伏安特性試驗最大輸出高達1000V、10A，短時可達20A。採用外接調壓器最大輸出可達1500V、20A；變比測試最大電流高達600A。
可選外接升壓器、升流器 選配的外接升壓器最高可升至2000V、3A，選配的升流器可升至900A，3000VA。採用外接升壓器可用於做500KV等級1A電流互感器的伏安特性試驗。
大螢幕圖形 LCD 、全漢化圖形界面 測試時直接顯示伏安曲線圖，清晰美觀，直觀方便。面板自帶印表機，可隨時列印曲線圖及測試數據。
旋轉滑鼠操作 採用光電旋轉滑鼠進行操作。全面取消面板按鍵、開關、控制旋鈕等各種常規控制項。操作非常方便簡單，使用壽命長。
大容量存儲器，可存儲多組測試數據 數據掉電不會丟失，可測完回辦公室調出列印以及上傳至電腦保存。
雙操作方式 設定有RS232通信接口，可以聯接筆記本電腦進行操作。單機操作的數據可以保存，上傳至電腦保存、顯示、編輯、列印。
方便攜帶 體積小，重量輕，便於流動試驗。
技術參數
輸入電壓 輸出範圍 測量範圍 測量精度
裝置主機 220V 0～550V, 0～20A 0～550V, 0～20A < 0.5%
裝置主機 380V 0～950V, 0～20A 0～950V, 0～20A < 0.5%
配套外升壓器 220V 0～1650V，0～3A 0～1650V，0～3A < 0.5%
380V 0～2000V，0～3A 0～2000V，0～3A < 0.5%
外接調壓器 0～1000V，0～30A < 0.5%
裝置主機升流器 220V 0～600A 0～600A 變比測量精度< 1%
伏安特性綜合檢測儀裝置工作電源 AC 220V±10%，50/60Hz 工作環境溫度 -10℃ - +50℃
測量用功率電源 AC 220V or AC 380V 體積 300×300×400mm³

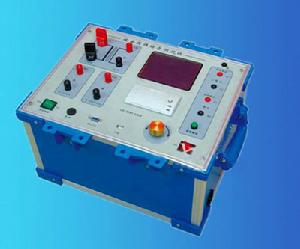

HGY系列伏安特性綜合測試儀,是一種專門為測試互動感器:伏安特性,變比,極性,角差,比差,退磁,誤差曲線,耐壓測試和二次側迴路檢查等設計的多功能現場試驗儀器.
本儀器採用基於SOPC技術的高性能CPU作為核心處理單元,數據採用高精度16位A/D轉換器,內置微型印表機可列印測試數據和曲線,測試數據還可以通過USB或串口輸出,一人操作即可完成全部測試工作,操作簡便.帶有萬年曆,實時時鐘顯示,大容量存儲器.可存儲實驗時間和日期,以及多達1000組測試數據,數據掉電不流失.
功能特點
1.單機伏安特性測試輸出電壓0-2000V.電流0-20A;單機變化測試最大輸出電流,0-800A.
2.全自動升壓,升流,描繪伏安特性曲線,計算變比結果,省去手動調壓,人工記錄,描繪曲線等煩瑣勞動,減小勞動強度,提高工作效率.
3.不需要外接標準互動感器和電壓/電流源即可仿真測試互感器的角差和比差.
4.功能齊全,可測試CT/PT(選配)伏安特性,變化,極性,角差,比差,5%/10%的誤差曲線,二次側迴路,二次交流耐壓和退磁等實驗.
5.大螢幕中文液晶顯示,直觀方便.
6.自帶微型快速印表機,可現場列印曲線圖及測試數據.
7.採用先進的一鍵飛梭進行操作.取消面板按鍵,開關,控制旋紐等各種常規控制項.
8.大容量存儲器,可保存1000組測試數據,掉電不丟失.
9.配有RS232通信接口和USB接口,可以連線電腦進行操作.單機操作的數據可以保存,也可上傳至電腦或隨身碟保存,在其它計算機上顯示,列印.
10.帶有萬年曆,實時時鐘顯示,可存儲實驗時間和日期.
裝置技術參數
| 輸入電壓 | 輸出範圍 | 測量範圍 | 測量精度 | |
| 裝置主機 | 220V | 0～2000V0～20A | 0～2000V0～20A | <0.5% |
| 裝置主機升流器 | 220V | 0～800A | 0～800A | 變比測量精度 < 0.5% |
