基本結構

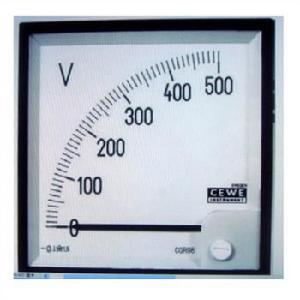

錶盤
交流電壓表，在錶盤的最下方有一個可以用改錐調節的鏇鈕，叫做機械調零，當儀器通電以後，將表筆短路，此時錶針應該指向零電壓處，儀器不通電時，錶針也應該指向零電壓處，如果不是，則用改錐將其調節到零。錶盤上一共有四個刻度，上面兩條是電壓刻度，下面兩條是分貝刻度，第一條刻度針對量程為1的檔位，如100V，10V,1V,100mV,10mV,和1mV檔位，都應該從第一條刻度讀取數據，第二條刻度針對量程為3的檔位，如300V,30V,3V,300mV,30mV,和3mV檔位，都應該從第二條刻度讀取數據。
錶盤上的第三條刻度和第四條刻度的讀取有點特別，其方法是，將錶針處的讀數加上檔位值才是最終結果。
交流電壓表測量方式
交流電壓表一般具有電壓測量和電平測量，電壓測量是指測量電壓的絕對量，電平測量是指測量電壓的相對量。交流電壓表的頻率範圍高端一般為1—2MHz，低端一般為20Hz。不能測量直流，交流電壓表的輸入電阻典型值為1M歐，這在一般的場合已經足夠了。除非被測節點的內阻很大，例如，達到上百千歐姆，此時電壓表的輸入電阻對被測電阻的影響開始顯著了，從而導致測量不準確。量程開關
量程檔位分為電壓檔位和分貝檔位，電壓檔位右邊的單位是V，左邊的單位是mV，分貝檔位右邊是正的分貝數，左邊是負的分貝數，對於分貝檔位，無論是電壓分貝還是功率分貝，檔位值劃分完全相同，檔位值表示處於該檔位時的最大測量範圍。單位
交流電壓表的單位主要有V,mV,但在工程上對於電壓或功率的測量的表示除了採用電壓的實際值表示之外，還通常採用分貝（dB）表示，用分貝表示的電壓也稱為“電平”，採用分貝能夠比較方便的表示範圍很大的電壓或功率。使用方法
交流電壓表的輸入電阻很大，故儀器的測量饋線充當天線所接收的干擾幅度也會很大（其中尤其是工頻干擾幅度最大），這往往會造成一種現象，即當表的量程開關置於較小檔位時，錶針會急
饋線的一端是BNC插頭，與儀器相連，另一端則有兩個連線鱷魚夾的引線，一個紅色，一個黑色，用於連線被測電路，雖然被測是交流電壓但是測量時黑線必須與被測電路的地線相連，不能反過來，即電子測量儀器的地線與被測電路的地線相連，俗稱“共地”，不然會引入干擾，這是所有電子測量結果將不再準確。
從交流電壓表的指針所對應的錶盤的電壓刻度所讀出的數值是有效值，但是這個有效值是針對正弦波而言的，對於非正弦波則得不到正確的結果，所以。測量之前要確知被測電壓是正弦波，如果正弦波存在較大的失真，則測量結果將不再準確。
