交叉圓柱鏡

交叉圓柱鏡（cross cylinder）是由兩個屈光力大小相等，但符號相反的柱鏡，柱鏡軸向互相垂直疊加而成的。目前使用的交叉圓柱鏡是按傑克遜（Jac-son）的設計原理製作的，因此又將交叉圓柱鏡稱為按傑克遜交叉圓柱鏡（Jacson cross cylinder）。

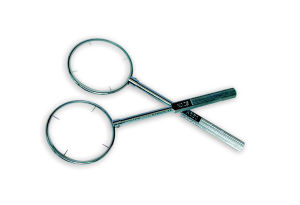

交叉圓柱鏡

一般常用的交叉圓柱鏡有±0.25DC、±0.50DC、±1.00DC等幾種規格，其中以±0.25DC在精調散光時比較常用（綜合驗光儀）。±0.25DC交叉圓柱鏡是由+0.25DC和-0.25DC柱鏡互相垂直疊加在一起組成的，為了方便識別軸向及柱鏡屈光力符號，一般紅點表示負柱鏡軸向，在此方向有最大正屈光力；白點表示正柱鏡軸向，在此方向有最大負屈光力。其中在+0.25DC和-0.25DC軸位之間中央處配有翻轉手輪，由於有最大正屈光力和最大負屈光力的相互作用，因此在最大正屈光力和最大負屈光力中間也就是手輪處的屈光力相等但是符號相反，此處屈光力為0.
