概述:亞克力擴散板,也叫PMMA擴散板,是PMMA(聚甲基丙烯酸甲酯、別名亞克力、亞加力、有機玻璃)板材種類中一種帶有光擴散性性質的材料,是PS(聚苯乙烯)、PC(聚碳酸酯)、PP(聚丙烯)等材質擴散板類別中的一種,具有高霧度、高透光率,高擴散性等塑膠板材的光學特徵,能有效的將點或線光源轉化為柔和、均勻的面光源,在達到良好的透光率的前提下,同時具有良好的光源點陣遮蔽性,是解決LED燈具產品二次配光的理想性光學材料,是LED照明產品最佳性光擴散材料。

亞克力擴散板亞克力擴散板

一,擴散板產生背景

在LED照明燈具逐漸被市場接受的過程中,關於LED燈具面罩的問題一直困擾燈具生產廠商,既要有高的透光率做前提,同時又要做到具有相當的光擴散率和良好的光源隱蔽性,提高燈具的效果和把LED炫目的光源變成柔和的、健康的光源是目前研發人員正在研究的方向。最初採用玻璃做燈罩,但不玻璃易碎,且光的擴散效果也不是很好,很難達到照明要求。後來逐漸發展到用樹脂代替玻璃,但如果單單用透明樹脂做燈罩,雖然透光率高,基本能達到90%以上,但光的擴散效果不理想,光源隱蔽性差。白色樹脂,其存在透光率過低,嚴重影響了LED燈的照明。如是就採用添加乳白色顏料,表面磨砂輔助等技術手段,這樣雖然解決了光源遮蔽性問題,但又存在透光率過低,嚴重影響了LED照明的光效,因此擴散面罩的問題一直困擾在透光率和光源遮蔽性這樣一個矛盾的問題中。也就在這種背景下,以亞克力(PMMA)、PS、PC塑膠板材為基材的擴散板材料應運而生。

透光率和霧度對比效果示意圖透光率和霧度對比效果示意圖

二,亞克力擴散板原理

擴散板通過化學或物理的手段,利用光線在行徑途中遇到兩個折射率相異的介質時,發生折射、反射與散射的物理想像,通過在PMMA基材基礎中添加無機或有機光擴散劑、或者通過基材表面的微特徵結構的陣列排列人為調整光線、使光線發生不同方向的折射、反射、與散射,從而改變光的行進路線,實現入射光充分散色以此產生光學擴散的效果。

擴散板原理示意圖擴散板原理示意圖

三,亞克力擴散板特點及技術指標

A,特點

• 高亮度:在相同的穿透率下,亮度可較傳統擴散板提升。
• 優良的遮蔽效果:光源擴散及均勻化能力佳,遮蔽燈管效果優異。
• 高尺寸安定性:吸水翹曲量小,尺寸安定性優良。
• 優異的耐久性:在紫外線老化加速試驗中,不易有黃化現象。
• 優異品質保證:全系列產品皆通過UL-94及RoHS禁用毒物測試。B,技術指標

B,技術指標

性質 檢測方法 單位 技術指標

比重 ASTMD792 ---- 1.2

簡支梁衝擊強度 ASTMD256 KL/㎡ ≥16
斷裂伸長率 ASTMD638 % ≥2
拉伸屈服應力 ASTMD638 MPa ≥66
熱變形溫度 GB1634 ℃ ≥85
縱向收縮率 WZ-YF-JYQB-025 % ≤5
橫向伸漲率 WZ-YF-JYQB-025 % ≤3
吸水率 GB1638 % ≤0.3%
透光率 光霧測試儀器 % 60%-90%(範圍可調)
霧度(參考) 光霧測試儀器 % 88%-98%(範圍可調)
備註:以上數值由中山市健坤光學材料有限公司提供

四,亞克力擴散板套用

亞克力擴散板憑藉其明顯的性能綜合優勢而廣泛的套用於照明領域,主要體現在LED平板燈面板、LED筒燈、格柵燈、吸頂燈面罩,以及廣告燈箱、標誌標牌等產品上,以下是套用效果展示案例:

LED面板燈用擴散板LED面板燈用擴散板

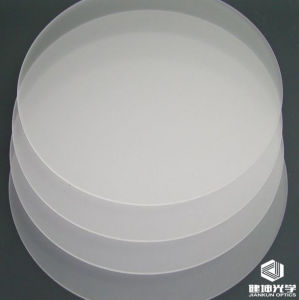

LED筒燈用擴散板LED筒燈用擴散板
