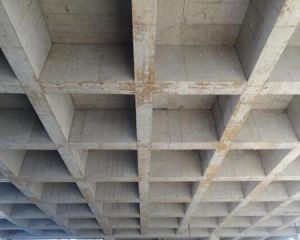

井字梁,又稱交叉梁或格形梁,就是不分主次,高度相當的梁,同位相交,呈井字型。這種一般用在樓板是正方形或者長寬比小於1.5的矩形樓板,大廳比較多見,梁間距3m左右。由同一平面內相互正交或斜交的梁所組成的結構構件。井字梁梁系布置很關鍵,它不僅體現井字梁樓蓋體系在兩個方向的傳力關係,也影響周邊結構的受力大小。

設計原則

井字梁井字梁

1 當井字梁周邊有柱位時,可調整井字梁間距以避開柱位,靠近柱位的區格板需作加強處理,若無法避開,則可設計成大小井字梁相嵌的結構形式。

2 井字梁樓蓋兩個方向的跨度如果不等,則一般需控制其長短跨度比不能過大。長跨跨度L1與短跨跨度L2之比L1/L2最好是不大於1.5,如大於1.5小於等於2,宜在長向跨度中部設大梁,形成兩個井字梁體系或採用斜向布置的井字梁,井字梁可按45°對角線斜向布置。

3 梁格間距的確定一般是根據建築上的要求和具體的結構平面尺寸確定,通常取跨度的1/12~1/6,且一般不宜超過4m,同時還應綜合考慮剛度和經濟指標要求。

4 與柱連線的井字梁或邊梁按框架梁考慮,必須滿足抗震受力(抗彎、抗剪及抗扭)要求和有關構造要求。梁截面尺寸不夠時,梁高不變,可適當加大梁寬。

5 井字梁最大扭矩的位置,一般情況下四角處梁端扭矩較大,其範圍約為跨度的1/4~1/5。建議在此範圍內適當加強抗扭措施。

尺寸確定

1 一般的混凝土框架梁截面寬度不宜小於200mm,由於井字梁結構縱橫方向梁能起到側面相互約束作用,使得梁截面寬度較小時,也不會發生側向失穩破壞。因此井字梁截面寬度尺寸可比普通梁截面寬度小一些。通常井字梁寬度b取1/3(h較小時)1/4(h較大時),但梁寬不宜小於120mm。

2 兩個方向的井字梁的高度h應相等,一般常用的井字梁截面高度為跨度的1/20~1/15,當結構在兩個方向的跨度不一樣時,取短跨跨度。

3 井字梁的撓度f一般要求f≤1/250,要求較高時f≤1/400。

4 井字梁和邊梁的節點宜採用鉸接節點,但邊梁的剛度仍要足夠大,並採取相應的構造措施。若採用剛接節點, 邊梁需進行抗扭強度和剛度計算。邊梁的截面高度大於或等於井字梁的截面高度,並最好大於井字梁高度的 20%~30%。對於邊梁截面高度的選取,應按單跨梁的規定執行,一般可取h=L/8~L/12(L為邊梁跨度)。樑柱截面及區格尺寸確定後可進行計算,根據計算情況,對截面再作適當調整。

結構布置

1 井字梁梁系布置很關鍵,它不僅體現井字梁樓蓋體系在兩個方向的傳力關係,也影響周邊結構的受力大小。通常梁系布置時應遵從以下布置原則:①優先採用偶數布置。周邊環梁受力大小與井字梁的布置關係密切,當井字梁採用偶數布置時,周邊支撐環梁受力較合理。②優先採用雙向相同的井字布置。雙向相同的井字布置是指兩方向的梁格間距布置相同和兩方向井字梁線剛度相同。井字樓蓋的荷載能較均勻分配於四周,使周邊支撐體系受力均勻,井字結構受力也較合理。

2 井式梁板結構的布置方式一般有以下幾種,下面分別予以說明:①正向格線梁 格線梁的方向與屋蓋或樓板矩形平面兩邊相平行。正向格線梁宜用於長邊與短邊之比不大於1.5的平面,且長邊與短邊尺寸越接近越好。②斜向格線梁 當屋蓋或樓蓋矩形平面長邊與短邊之比大於1.5時,為提高各項梁承受荷載的效率,應將井式梁斜向布置。該布置的結構平面中部雙向梁均為等長度等效率,於矩形平面的長度無關。當斜向格線梁用於長邊與短邊尺寸較接近的情況,平面四角的梁短而剛度大,對長梁起到彈性支承的作用,有利於長邊受力。為構造及計算方便,斜向梁的布置應與矩形平面的縱橫軸對稱,兩向梁的交角可以是正交也可以是斜交。此外斜向矩形格線對不規則平面也有較大的適應性。③三向格線梁 當樓蓋或屋蓋的平面為三角形或六邊形時,可採用三向格線梁。這種布置方式具有空間作用好、剛度大、受力合理、可減小結構高度等優點。④設內柱的格線梁 當樓蓋或屋蓋採用設內柱的井式梁時,一般情況沿柱網雙向布置主梁,再在主梁格線內布置次梁,主次梁高度可以相等也可以不等。⑤有外伸懸挑的格線梁 單跨簡支或多跨連續的井式梁板有時可採用有外伸懸挑的格線梁。這種布置方式可減少格線梁的跨中彎矩和撓度。
