二重卷邊

二重卷邊

金屬罐的密封是指罐身的翻邊和罐蓋的圓邊在封口機中進行卷封,使罐身和罐蓋相互卷合,壓緊而形成緊密重疊的卷邊的過程。所形成的卷邊稱之為二重卷邊。二重卷邊封口機完成罐頭的封口主要靠壓頭,托盤頭道滾輪和二道滾輪器大部件,在四大部件的協同作用下完成金屬的封口。

原理

二重卷邊封口的基本原理是卷封滾輪相對罐的旋轉過程中,以罐身(或罐體) 與罐蓋結合部施加一定的壓力,而使其相互捲曲鉤合與壓緊。卷邊封口時,靠三個力的作用而進行工作, 三個力作用於罐體封口部表現為切向力P, 徑向力P和軸向力P。

形成過程

滾輪鉤槽與罐體接觸而相對運動相互作用導致捲曲推壓的過程,當罐身與罐蓋同時進入封罐機卷封作用位置後,在壓頭和托罐盤的配合作用下,先由頭道滾輪作徑向推進,逐漸將蓋鉤滾壓至身鉤的下面,進而蓋鉤和身鉤逐步彎曲,兩者逐步相互鉤合,形成雙重的鉤邊。使一重卷邊基本完成。

頭道滾輪退出離去。緊接著由二道滾輪進行第二次卷封作業。二道滾輪的鉤槽部分進入並與已形成的凸緣接觸,隨著二道滾輪的推壓作用,蓋鉤和身鉤進一步彎曲和鉤合壓緊,最後達到緊密的定型狀態,形成五層材料的二重卷邊。有些罐頭如馬口鐵罐頭, 需要塗密封膠,就在卷封作業的同時,使蓋鉤內的密封膠緊緊地卷在二重卷邊縫隙之中,從而加強二重卷封的密封效果。

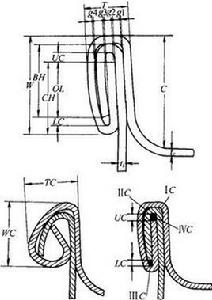

相關尺寸

卷邊厚度T 卷邊厚度T是指卷邊外部測得的垂直於卷邊疊層的最大尺寸。其計算公式如下:

T=3tc+2tb+∑g

式中tc———罐蓋〔底〕坯板厚度;tb———罐身坯板厚度;∑g———層間間隙之和,約為0.15~0.25mm。

卷邊厚度T受卷邊輪封卷壓力影響,一般壓力大T值小,壓力小則T值大。

罐身身鉤長度BH 罐身身鉤長度是指罐身翻邊向內彎曲成鉤狀的長度。其值為1.8~2.2mm。

罐蓋〔底〕鉤長度CH 罐蓋〔底〕鉤長度是指罐底圓邊翻向卷邊內部彎曲部分的長度。底鉤長度取決於頭道壓輥溝槽的形狀,其值與身鉤基本一致。

卷邊寬度W 卷邊寬度是指從卷邊外部測得的平行於卷邊疊層的最大尺寸。其計算公式如下:

W=2.6tc+BH+Lc;

式中BH———身鉤長度;Lc———身鉤空隙,要求越小越好。

卷邊寬度大小還受壓輥溝槽的形狀、卷封壓力及下托盤推力等因素影響。且身鉤長度BH對罐的影響較大,一般來說,BH值小,容易產生滲漏現象,BH值太大則容易產生垂邊,故身鉤長度BH必需適中。

埋頭度C 埋頭度是指卷邊項部至蓋平面的距離,它一般由上壓頭凸緣厚度決定,即:

C=W+α;

式中W———卷邊寬度;α———修正係數,一般為0.15~0.30mm。

疊接長度OL 疊接長度是指二重卷邊成型後,卷邊內部底鉤與身鉤相互疊接的長度。其計算公式如下:

OL=BH+C H+1.1tc-W;

式中BH———身鉤尺寸;CH———蓋〔底〕鉤尺寸;tc———罐底坯板厚度;W———卷邊寬度。

疊接率KOL 疊接率是表示卷邊內部底鉤與身鉤相互疊接的程度。其計算公式如下:

KOL={OL/[W-(2.6tc-1.1tb)]}×100%;

式中OL———疊接長度;W——— 卷邊寬度;tc———罐底坯板厚度.

結構要求

二重卷邊光滑均勻,卷邊部位不得有快口、假卷和大塌邊,也不應有卷邊不完全、卷邊牙齒、鐵舌、跳封、卷邊碎裂、填料擠出、銳邊、垂唇、雙線等缺陷。

結構檢驗

身鉤長度、蓋鉤長度、卷邊厚度、卷邊寬度,迭接長度、迭接率、緊密度按GB/T14251—1993《鍍錫薄鋼板圓形罐頭容器技術條件》檢驗。

檢驗方法:投影法(仲裁法)、計算法、查表法。

二重卷邊投影儀 二重卷邊投影儀

檢驗儀器:卡尺、衛生開罐刀、專用卡尺、卷邊測微計、投影儀。 具體可參考GB/T14251—1993《鍍錫薄鋼板圓形罐頭容器技術條件》。
