中心鑽

中心鑽

用於孔加工的預製精確定位,引導麻花鑽進行孔加工,減少誤差,中心鑽是用於軸類等零件端面上的中心孔加工。

基本信息

定義

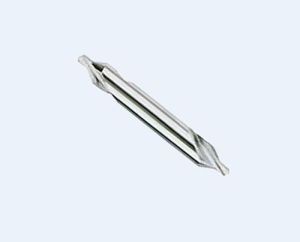

中心鑽中心鑽
用於孔加工的預製精確定位,引導麻花鑽進行孔加工,減少誤差。中心鑽是用於軸類等零件端面上的中心孔加工。

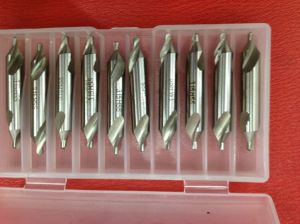

該產品切削輕快、排屑好。中心鑽有二種型式:A型:不帶護錐的中心鑽、B型:帶護錐的中心鑽,加工直徑d=2~10mm的中心孔時,通常採用不帶護錐的中心鑽(A型);工序較長、精度要求較高的工件,為了避免60度定心錐被損壞,一般採用帶護錐的中心鑽(B型)。

分類

中心孔是軸類工件在頂尖上安裝的定位基面。中心孔的60°錐孔與頂尖上的60°錐面相配合;里端的小圓孔,為保證錐孔與頂尖錐面配合貼切,並可存儲少量潤滑油(黃油)。中心孔常見的有A型和B型。A型中心孔只有60°錐孔。B型中心孔外端的120°錐面又稱保護錐面,用以保護60°錐孔的外緣不被碰壞。A型和B型中心孔,分別用相應的中心鑽在車床或專用工具機上加工。加工中心孔之前應先將軸的端面車平,防止中心鑽折斷,標準中心鑽的峰角一般為118度。

使用說明

1.用戶必須根據被加工零件的孔型及直孔尺寸合理選用中心鑽的型號。

2.被加工工件的硬度在170-200HB之間最宜。

3.刀具在使用前,必須洗淨防鏽油脂,以免切屑粘在刀刃上影響事業性能。

4.被加工工件表面應平直,不得有砂眼或硬質點,以免刀具收損傷。

5.鑽孔前的中心鑽應達到所需的位置精度。

6.切削用量。

7.切削液:根據加工對象選擇不同的切削液,冷卻應充分。

8.注意事項:在加工時出現有異常情況應立即停止,查清原因後方可加工;注意刃口的磨損情況及時修復;刀具使用後要清洗上油,妥善保管。

國家標準

GB/T6078-2016於2016年9月1日實行,替代:GB/T6078.1-1998、GB/T6078.2-1998、GB/T6078.3-1998、GB/T6078.4-1998
