三元乙丙膠

三元乙丙膠

1、低密度高填充性乙丙橡膠的密度是較低的一種橡膠,其密度為0.87。 氯化乙丙橡膠是將氯氣通過三元乙丙橡膠溶液中而製成。 磺化乙丙橡膠是將三元乙丙橡膠溶於溶劑中,經磺化劑膠中和劑處理而成。

三元乙丙橡膠簡介

三元乙丙橡膠是由乙烯、丙烯經溶液共聚合而成的橡膠,再引入第三單體(eNB)。三元乙丙橡膠基本上是一種飽和的高聚物,耐老化性能非常好、耐天候性好、電絕緣性能優良、耐化學腐蝕性好、衝擊彈性較好。乙丙橡膠的最主要缺點是硫化速度慢;與其它不飽和橡膠並用難,自粘和互粘性都很差,故加工性能不好。

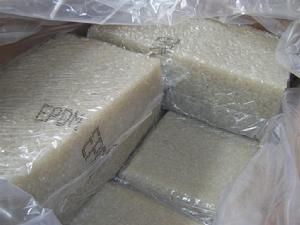

三元乙丙膠3745P三元乙丙膠3745P
根據乙丙橡膠的性能特點,主要套用於要求耐老化、耐水、耐腐蝕、電氣絕緣幾個領域,如用於輪胎的淺色胎側、耐熱運輸帶、電纜、電線、防腐襯裡、密封墊圈、建築防水片材、門窗密封條、家用電器配件、塑膠改性等。

乙丙橡膠的性質與用途

乙丙橡膠以乙烯和丙烯為主要原材料合成,耐老化、電絕緣性能和耐臭氧發能突出。乙丙橡膠可大量充油和填充碳黑,製品價格較低,乙丙橡膠化學穩定性好,耐磨性、彈性、耐油性和丁苯橡膠接近。乙丙橡膠的用途十分廣泛,可以作為輪胎側、膠條和內胎以及汽車的零部件,還可以作電線、電纜包皮及高壓、超高壓絕緣材料。還可製造及鞋、衛生用品等淺色製品。工業上通常說的本色是指黑色。

乙丙橡膠的性能與改進

1、低密度高填充性

乙丙橡膠的密度是較低的一種橡膠,其密度為0.87。加之可大量充油和加入填充劑,因而可降低橡膠製品的成本,彌補了乙丙橡膠生膠價格高的缺點,並且對高門尼值的乙丙橡膠來說,高填充後物理機械能降低幅度不大。

2、耐老化性

乙丙橡膠有優異的耐天候、耐臭氧、耐熱、耐酸鹼、耐水蒸汽、顏色穩定性、電性能、充油性及常溫流動性。乙丙橡膠製品在120℃下可長期使用,在150- 200℃下可短暫或間歇使用。加入適宜防老劑可提高其使用溫度。以過氧化物交聯的三元乙丙橡膠可在苛刻的條件下使用。三元乙丙橡膠在臭氧濃度 50pphm、拉伸30%的條件下,可達150h以上不龜裂。

3、耐腐蝕性

由於乙丙橡膠缺乏極性,不飽和度低,因而對各種極性化學品如醇、酸、鹼、氧化劑、製冷劑、洗滌劑、動植物油、酮和脂等均有較好的抗耐性;但在脂屬和芳屬溶劑(如汽油、苯等)及礦物油中穩定性較差。在濃酸長期作用下性能也要下降。在ISO/TO 7620中匯集了近400種具有腐蝕性的氣態和液態化學品對各種橡膠性能作用的資料,並規定了1-4級表示其作用程度。
腐蝕性化學品對橡膠性能的影響:

等級 體積溶脹率/% 硬度降低值 對性能影響
1 <10 <10 輕微或無
2 10-20 <20 較小
3 30-60 <30 中等
4 >60 >30 嚴重
4、耐水蒸汽性能

乙丙橡膠有優異的耐水蒸汽性能並估優於其耐熱性。在230℃過熱蒸汽中,近100h後外觀無變化。而氟橡膠、矽橡膠、氟矽橡膠、丁基橡膠、丁腈橡膠、天然橡膠在同樣條件下,經歷較短時間外觀發生明顯劣化現象。

5、耐過熱水性能

乙丙橡膠耐過熱水性能亦較好,但與所有硫化系統密切相關。以二硫化二嗎啡啉、TMTD為硫化系統的乙丙橡膠,在125℃過熱水中浸泡15個月後,力學性能變化甚小,體積膨脹率僅0.3%。

6、電性能

乙丙橡膠具有優異的電絕緣性能和耐電暈性,電性能優於或接近於丁苯橡膠、氯磺化聚乙烯、聚乙烯和交聯聚乙烯。

7、彈性

由於乙丙橡膠分子結構中無極性取代基,分子內聚能低,分子鏈可在較寬範圍內保持柔順性,僅次於天然商榷和順丁橡膠,並在低溫下仍能保持。

8、粘接性

乙丙橡膠由於分子結構缺少活性基團,內聚能低,加上膠料易於噴霜,自粘性和互粘性很差。

乙丙橡膠改性品種

三元乙丙和三元乙丙橡膠從20世紀50年代末,60年代初開發成功以來,世界上又出現了多種改性乙丙橡膠和熱塑性乙丙橡膠(如EPDM/PE),從而為乙丙橡膠的廣泛套用提供了眾多的品種和品級。改性乙丙橡膠主要是將乙丙橡膠進行溴化、氯化、磺化、順酐化、馬來酸酐化、有機矽改性、尼龍改性等。乙丙橡膠還有接枝丙烯腈、丙烯酸酯等。多年來,採用共混、共聚、填充、接枝、增強和分子複合等手段,獲得了許多綜合性能好的高分子材料。乙丙橡膠通過改性,也在性能方面獲得很大的改善,從而擴大了乙丙橡膠套用範圍。
溴化乙丙橡膠是在開煉機上以經溴化劑處理而成。溴化後乙丙橡膠可提高其硫化速度和粘合性能,但機械強度下降,因而溴化乙丙橡膠僅適用於作乙丙橡膠與其他橡膠粘合的中介層。
氯化乙丙橡膠是將氯氣通過三元乙丙橡膠溶液中而製成。乙丙橡膠氯化後可提高硫化速度以及與不飽和商榷的相容性,耐燃性、耐油性,粘合性能也所改善。
磺化乙丙橡膠是將三元乙丙橡膠溶於溶劑中,經磺化劑膠中和劑處理而成。磺化乙丙橡膠由於具有熱塑性彈性體的體質和良好的粘著性能,在膠粘劑 、塗覆織物、建築防水瘦肉、防腐襯裡等方面將得到廣泛的套用。
丙烯腈接枝的乙丙橡膠以甲苯為溶劑,過氯化苯甲醇為引發劑,在80℃下使丙烯腈接枝於乙丙橡膠。丙烯腈改性乙丙橡膠不但保留了乙丙橡膠耐腐蝕性,而且獲得了相當於丁腈-26的耐油性,具有較好的物理機械性能和加工性能。
熱塑性乙丙橡膠(EPDM/PP)是以三元乙丙橡膠為主體與聚丙烯進行混煉。同時使乙丙橡膠達到預期交聯程度的產物。化不但在性能上仍保留乙丙橡膠所固有的特性,而且還具有顯著的熱塑性塑膠的注射、擠出、吹塑及壓延成型的工藝性能。
除此之外,改性乙丙橡膠還有氯磺化乙丙商榷、丙烯酸酯接枝乙丙橡膠等。
乙丙橡膠

相關搜尋

熱門詞條

聯絡我們
