一體化中控

一體化中控

MCON-CC6000中控主機採用最新32位ARM9系列內嵌式處理器,處理速度高達500MHz;主機內置128MB容量DDR2記憶體及16MB的大容量FLASH存儲器;採用可程式邏輯電路(FPGA),性能更穩定;美觀友好的操作控制用戶界面,可自由編輯圖片、圖示、文字;支持遠程網路連線和本地控制;自動識別紅外碼型,使用了64位學習存儲;使用靈敏方便;5+2路可程式RS-232和1路RS-485控制接口,支持投影機等第三方控制協定。

MCON-CC6000中控系統

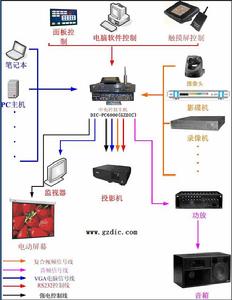

8路獨立可程式紅外發射接口,每路紅外支持80個按鍵編碼;8x3音視頻矩陣, 視頻帶緩衝,500M頻寬,支持雙投影機顯示不同AV信號,音視頻信號可以同步和異步切換; 6X3電腦VGA矩陣(500MHz頻寬),支持雙投影機顯示不同VGA信號; 提供4路I/O控制接口; 內置雙話筒輸入帶卡拉OK混響功能;一路級聯接口, 一路USB控制接口; 一路PC電腦控制接口;一路TCP/IP控制接口, 可自由選擇TCP/IP協定SERVER或者CLIENT模式;; 外置八路強電電源模組; 內置2路立體聲音量控制器; 5.7寸真彩無線觸控螢幕(可選7.1寸真彩無線觸控螢幕); 雙向RF無線接收器; 高級拉絲面板設計,可跟各種高級音響擺放一起;支持一鍵式聯動控制管理功能,純中文界面,簡潔明了易操作;專用雙投影機控制的中控系統;使用面向對象的匯流排協定控制,可任意擴展控制模組,如多台調光器、多台射頻無線接收器、多台電源控制器等,最大可支持256個網路設備; 全面支持第三方設備及控制協定,客戶可自行設定多種控制協定和代碼;
採用國際流行全貼片式(SMT)生產工藝; 高品質、大批量生產,有較高的兼容性和穩定性,有較高的性價比; 本產品是具有高可靠性的智慧型設備,設計中採用容錯技術,並採用了高抗干擾能力的通信接口電路,保證了系統的穩定性; 同時支持無線觸控螢幕、有線觸控螢幕、鍵盤、電腦、網路、牆上面板等多種控制方式; 該系列產品廣泛用於中小型高檔會議室、培訓室、報告廳、指揮控制中心、車載監控、多媒體遠程視頻會議室等場合; 兼容市面上主流控制設備。

主要技術指標

紅外接口

硬體接口:9-針母DB9型接口; 紅外線學習方式:變頻載波脈衝及頻率編碼方式; 紅外輸出口:8路; 紅外存儲單元:2048個; 紅外載波範圍:18-100KHz; 紅外精度:±0.2KHz; 紅外脈寬:80us-64ms; 紅外脈衝間隔:80us-800ms

可程式RS-232/485接口

接口:RS-232, 9-針母DB9型接口; RS-232輸出口:5路; 波特率:1200~115200可選; 數據位:5、6、7、8; 停止位:1、2; 校驗位:None, Even, Odd; RS232有效通訊距離:40M; RS485有效通訊距離:300M; RS232控制口結構 :2 = RX, 3 = TX, 5 = GND; RS-485(COM4)控制口結構 :6 = Data+(A), 7 = Data-(B);

控制接口

控制接口:RS-232, 9-針母DB9型接口; 波特率:9600; 數據位:8位; 停止位:1; 無奇偶校驗位; 串列控制口結構 :2 = TX, 3 = RX, 5 = GND; 有效通訊距離:10M; 控制程式:媒體管理系統;

無線接收器接口

接口:RS-232, 9-針母DB9型接口; 波特率:9600; 數據位:8位; 停止位:1; 無奇偶校驗位; 有效通訊距離:100M(無障礙); 串列控制口結構 : 2 = TX, 3 = RX, 5 = GND;

控制方式

無線/有線觸控螢幕/控制臺; 網路控制; 電腦軟體;

VGA通道

頻寬:500MHz 亮度色度干擾 :-50dB@10MHz 信號類型:數字VGA,數字TMDS 微分相位I/0S:<1.28度,3.58MHz 微分增益誤差 :0.1%, 3.58-4.43MHz 隔離度(串擾) : <-85db(10MHz) 輸入信號電平:1.2伏p-p ,5伏p-p(TTL) 非線性失真 : <0.02%/0.02&ordm; (RL=150Ω) 支持解析度:高清480i~1080p/640X480~1600X1200(60Hz) 輸入輸出接口:HD15PIN(VGA) 控制方式:RS-232、紅外、鍵盤面板 控制協定:9600 波特, 8 位, 1 個停止位,無奇偶校驗 輸入電平: 0.7Vp-p 輸入助抗: 75Ω 輸出助抗: 75Ω

同步通道

輸入電平: TTL 輸出電平: TTL 輸入阻抗: 10KΩ 輸出阻抗: 33Ω 同步極性: 跟隨輸入

音頻通道

頻響:20Hz~20kHz +1/-3dB 立體聲通道隔離:>80dB@1kHz 共態抑制比 :>75dB@20Hz-20KHz 增益誤差 :±0.1dB
視頻通道
I/O阻抗: 75Ω 全面支持NTSC、PAL、SECAM、HDTV的各種AV顯示信號 亮度色度干擾: < -80dB@100KHz,滿載 回波損耗: -30dB@5MHz 頻寬:高達250MHz 同步鎖相 : 0.3V-0.4Vp-p 最大DC補償 : 1.5V

產品規格

電源AC:110V - 240V , 50 / 60 Hz 功率: 50W 尺寸:482mm(長)x 280mm(寬) x 90mm(高) 重量:6.0kg 機架安裝:19英寸標準 2U高度 平均故障間隔時間MTBF:42000 小時 質 保 :2年免費保修,終生維護;(產品具體規格、圖片請以實物為準,如有變化恕不另行通知。)
(*註:此功能需要選購配套產品才能實現)
