LED日光燈

LED日光燈

LED日光燈採用CREE、晶元晶片作為發光的半導體材料,置於散熱材料上,然後加上優質散熱外殼和穩定專業的電源,起到保護內部芯線的作用,是可以替代普通日光燈的燈具。LED日光燈相比白熾燈節電高達80%以上,壽命為普通燈管的10倍以上,幾乎是免維護,不存在要經常更換燈管、鎮流器、起輝器的問題,約一年下來節省的費用就可以換回成本。LED日光燈可做成紅、黃、藍、綠、白等顏色。

基本簡介

定義

尺寸圖尺寸圖

使用壽命在5萬小時以上,供電電壓為為AC85V-265V(交流),無需起輝器和鎮流器,啟動快,功率小,無頻閃,不容易視疲勞。它不但超強節能更為環保。是國家綠色節能LED照明市場工程重點開發的產品之一。

安裝使用

LED日光燈 安裝比較簡單,它分電源內置和外置兩種,電源內置的LED日光燈安裝時,將原有的日光燈取下換上LED日光燈,並將鎮流器和起輝器去掉,讓220V交流市電直接加到LED日光燈兩端即可。電源外置的LED日光燈一般配有專用燈架,更換原來的就可以使用了。

和傳統對比

LED日光燈相比白熾燈節電高達80%以上,壽命為普通燈管的10倍以上,幾乎是免維護,不存在要經常更換燈管、鎮流器、起輝器的問題,約一年下來節省的費用就可以換回成本。綠色環保型的半導體光源,光線柔和,光譜純,有利於工人的視力保護及身體健康,6000K的冷光源給人視覺上清涼的感受,有助於集中精神,提高效率。

優點

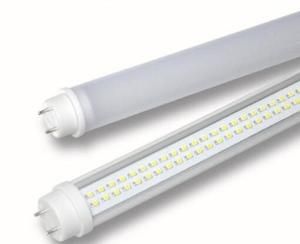

LED日光燈LED日光燈

高光效:採用國際著名品牌自主專利LED製造,燈管效率最高達115lm/w,比傳統日光燈節能70%。

高顯色:顯色指數CRI=80,可真實再現物體原有明麗色彩,營造舒適的光環境。長壽命:燈管採用導熱性能較好的玻璃管材質,配以高導熱專用鋁合金散熱器確保LED結溫始終低於 80℃,10000小時光衰<8%,使用壽命長達50000小時。

安全可靠:電源具備防雷擊、過壓保護、過流保護、斷路保護、短路保護等多重保護功能,滿足電磁兼容、諧波、耐壓、絕緣等安規要求。故障率<1/1000。

綠色環保:符合歐洲Rohs指令要求,且無傳統日光燈的汞及紫外線等污染的缺點。恆定直流電流驅動LED發光,光線純淨柔和。

持久耐用: 純導熱玻璃燈管永不劣化發黃,發光維持率高。

通用性強:寬電壓(AC85-265V)電源設計,即使電壓大幅波動亦可穩定工作。適用全球市電電壓。

專業美觀:專業燈具設計大師打造,更了解市場需求超高性價比:有很強的套用替代性及性價比,在同行更有競爭優勢。

適用場合

1、大型工廠,生產車間、工作檯、辦公室室內照明;

2、商場超市室內照明;

3、地下停車場,24小時使用,省電很可觀;

4、醫院室內照明;

5、學校教室照明;

6、家庭。

功能特點

1、環保燈具,保護地球

2、高效轉換,減少發熱

3、清靜舒適,沒有噪音

4、光線柔和,保護眼睛

5、無紫外線,沒有蚊蟲

6、電壓可調85V-265V

7、節省能源,壽命更長

8、堅固牢靠,長久使用.

9. 與普通的螢光燈相比,LED日光燈無需鎮流器,無需啟輝器,無頻閃。

10 免維護,頻繁開關不會導致任何損壞。

11.安全且有穩定的質量可以經受4kv高電壓,散熱量低,可以工作在低溫-30℃高溫55℃。

12.抗振動性好,便於運輸。

一、從光效上突破,擴光(乳白,霧狀)led燈管,光效達到91lm/W,行業平均水平才做到83lm/w

二、led電源參數提高:隔離電源效率達到90%,只有10%電能轉為熱能,發熱低,壽命大大延長,

PF達到 0.95(220v時),輸入寬電壓85v-265v

非隔離電源效率達到93%,只有7%電能轉為熱能,發熱低,壽命大大延長,

PF達到 0.96(220v時),輸入寬電壓85v-265v

節能效果十分突出。對於節能減排有高要求的客戶是一大喜訊。

三、輕量化,由於帶鋁槽散熱器,led燈管普遍偏重。更換在傳統支架上,常常由於太重,安裝不穩,容易掉下來,輕量化後,問題得到解決。

發光原理

LED日光燈PN結圖LED日光燈PN結圖

PN結的端電壓構成一定勢壘,當加正向偏置電壓時勢壘下降,P區和N區的多數載流子向對方擴散。由於電子遷移率比空穴遷移率大得多,所以會出現大量電子向P區擴散,構成對P區少數載流子的注入。這些電子與價帶上的空穴複合,複合時得到的能量以光能的形式釋放出去。這就是PN結髮光的原理。

結構特點和參數

組成

1.LED日光燈由多顆超亮度小功率LED、透光性高的PC外罩、散熱鋁件及電源組成。

2.LED日光燈採用的光源有草帽頭和貼片燈珠兩種型號。

其中常用的貼片燈珠有3528、5050、1W大功率等

外觀

1)透明的PC外殼,透光性能高,可看到裡面的燈珠;

2)半透明的磨砂外殼,光線透出較柔和。

4.LED日光燈內置電源,工作電壓為寬電壓,從85V到265V均可使用。

5.LED日光燈可做成紅、黃、藍、綠、白、暖白顏色。

特點

LED日光燈以質優、耐用、節能為主要特點,投射角度調節範圍大,18W的亮度相當於普通40W日光燈,抗高溫,防潮防水,防漏電。 使用電壓有:110V、220V可選,外罩可選玻璃或PC材質。燈頭與普通日光燈一樣。

LED日光燈採用最新的LED光源技術,數位化外觀設計,節電高達70%以上,12W的LED日光燈光強相當於40W的日光燈管LED日光燈壽命為普通燈管的10倍以上,幾乎免維護,無須經常更換燈管、鎮流器、啟輝器。綠色環保的半導體電光源,光線柔和,光譜純,有利於使用者的視力保護及身體健康。6000K的冷光源給人視覺上清涼的感受,人性化的照度差異設計,更有助於集中精神,提高效率。

1. 適用性強,在室內外各種惡劣環境下的適應性和可靠性都有提高

2. 色彩豐富:由三基色(紅、綠、藍)顯示單元箱體組成,使電子屏實現顯示色彩豐富、高飽和度、高解析度、顯示頻率高的動態圖像

3. 亮度高:採用超高亮度的LED,太陽強光底下遠距離仍清晰可見

4. 效果好:採用非線性校正技術,圖像更清晰,層次感更強

5. 可靠性強:採用靜態掃描技術和模組化設計技術,可靠性、穩定性更高

6. 顯示模式多樣化:支持多種顯示 模式

缺點

價格貴,能普遍做到的光效率和理論光效率還有很大差距,能做到的壽命和理論壽命還有很大差距,.還是有一定的發熱量,光衰還可以大幅度縮小。

優點

1、環保燈具,保護地球

2、高效轉換,減少發熱

3、清靜舒適,沒有噪音

4、光線柔和,保護眼睛

5、無紫外線,沒有蚊蟲

6、電壓可調80V-245V

7、節省能源,壽命更長

8、堅固牢靠,長久使用.

9. 與普通的螢光燈相比,LED日光燈無需鎮流器,無需啟輝器,無頻閃。

10 免維護,頻繁開關不會導致任何損壞。

11.安全且有穩定的質量 可以經受4kv高電壓 散熱量低 可以工作在低溫-30℃ 高溫55℃。

12.抗振動性好,便於運輸。

13.節能,.壽命長,適用性好,因單顆LED的體積小,可以做成任何形狀,回應時間短,環保,無有害金屬,廢棄物容易回收,色彩絢麗,發光色彩純正,光譜範圍窄,並能通過紅綠藍三基色混色成七彩或者白光。

發光效率

LED日光燈LED日光燈

一般稱為組件的外部量子效率,其為組件的內部量子效率與組件的取出效率的乘積。所謂組件的內部量子效率,其實就是組件本身的電光轉換效率,主要與組件本身的特性(如組件材料的能帶、缺陷、雜質)、組件的壘晶組成及結構等相關。而組件的取出效率則指的是組件內部產生的光子,在經過組件本身的吸收、折射、反射後,實際在組件外部可測量到的光子數目。因此,關於取出效率的因素包括了組件材料本身的吸收、組件的幾何結構、組件及封裝材料的折射率差及組件結構的散射特性等。而組件的內部量子效率與組件的取出效率的乘積,就是整個組件的發光效果,也就是組件的外部量子效率。早期組件發展集中在提高其內部量子效率,主要方法是通過提高壘晶的質量及改變壘晶的結構,使電能不易轉換成熱能,進而間接提高LED的發光效率,從而可獲得70%左右的理論內部量子效率,但是這樣的內部量子效率幾乎已經接近理論上的極限。在這樣的狀況下,光靠提高組件的內部量子效率是不可能提高組件的總光量的,因此提高組件的取出效率便成為重要的研究課題。方法主要是:晶粒外型的改變——TIP結構,表面粗化技術。

暖光燈如今,喬治亞大學的科學家研宣布了據說是世界上首個運用單一螢光粉和單一發光單元的暖白光LED燈。有關這種資料詳細情況的論文宣布在《天然》出書集團最新一期的《光科學與運用》期刊中。

論文的首要作者、喬治亞大學副教授潘正威(音)說:“當前,白光LED燈首要用在閃光燈和汽車大燈上,但它們宣布的淺藍色寒光不太招人喜愛,特別在室內照明範疇。咱們的資料到達了暖色溫,一同又能完成逼真的色彩復原。此前運用單一螢光粉改善的LED燈都沒能到達這種作用。”

T8LED燈管圖片T8LED燈管圖片

潘正威表明,衡量人工光的質量首要有兩個目標。關聯色溫用來衡量光的冷暖。對室內照明來說,色溫低於4000K(開爾文溫度)是比擬抱負的,而關聯色溫高於5000K,發光器就會宣布白光LED燈那樣的淺藍色寒光。另一個重要目標是色彩復原度,即光源模仿天然光的才能。復原度到達80以上對室內照明來說是抱負的,低於此數

值色彩就會顯得失真。

潘正威和其搭檔研發的資料滿意了這兩個條件,關聯色溫被控制在了4000K以下,一同色彩復原度到達了85。

潘正威說,給藍光LED晶片外層塗上不一樣色彩的螢光粉,就能宣布暖白光,這樣便能做出以螢光粉為根底的白光LED燈。不過,將這些原資料依照準確份額配比起來吃力又耗錢,並且結尾發生的光色會有所區別,由於每一種原資料對溫度改變的反響都不一樣。

該論文作者之一、喬治亞大學工程學院博士在讀生李旭帆(音)說:“運用單一螢光粉能處理光色不穩定的難題,由於單一資料不會跟著溫度的上升發生改變。”

為了研發新的螢光粉,潘正威和他的團隊選取了氧化銪、氧化鋁、氧化鋇和石墨粉,每種均取少數混到一同。然後,他們將這些粉末狀資料放到管式爐中加熱至1450攝氏度。爐內的真空狀況使得被汽化的資料落到底盤上,沉積為黃色的發光化合物,再將它們裝進燈泡里。

研究結果儘管很有遠景,但潘正威著重說,還需要處理幾個難題才能將這種資料用於家庭、公司和校園的照明。新資料的光效比當前的淺藍色白光LED燈要低得多。此外,規模化出產也會面對應戰。

電氣特性

電流控制型器件,負載特性類似PN結的UI曲線,正嚮導通電壓的極小變化會引起正向電流的很大變化(指數級別),反向漏電流很小,有反向擊穿電壓。在實際使用中,應選擇 。LED正向電壓隨溫度升高而變小,具有負溫度係數。LED消耗功率 ,一部分轉化為光能,這是我們需要的。剩下的就轉化為熱能,使結溫升高。散發的熱量(功率)可表示為 。

基本參數

目前LEDT5燈管規格目前LEDT5燈管規格

T5 :

T8:

目前T8部分規格目前T8部分規格

適用範圍

隨著環保意識的深入人心,LED日光燈、LED投光燈等LED燈具的使用越來越廣泛,瑞思普照明專業生產LED日光燈、LED天花燈、LED筒等各類LED照明產品.

(1)住宅或類似場所的樓梯間、走道裝設節能自熄開關的燈,幾乎都用白熾燈,最適宜用LED日光燈來代替,節能效果好,經濟效益也比較顯著。

(2)還可以套用於商場作重點照明的射燈,博展館類建築的射燈,以及公共建築的射燈等。

(3)局部照明燈,採用安全特低電壓(SELV)的檢修燈。

(4)賓館使用白熾燈和鹵素燈較多,這類場所使用LED日光燈也比較適合,可以用來取代白熾燈、鹵素燈的有:客房需調光的床頭燈、床頭頂上閱讀燈、夜燈、衣櫃燈、吧檯燈、開門燈、進門過道燈,以及衛生間洗浴燈等都可以使用LED日光燈來代替。

(5)疏散照明燈、疏散標誌燈,以及其他標誌燈,還有部分備用照明燈(當正常照明採用HID燈時),適宜用LED日光燈。

(6)用LED日光燈代替MR16、MR25(採用鹵素燈)一類射燈;這些應要求LED日光燈有更高顯色指數(Ra)和具有暖色表(<3300K)。

(7)視覺條件要求不太高的一般建築的輔助場所,如走道、衛生間,一般用途的庫房,風機、水泵房等也可以使用LED日光燈代替。

環保節能的觀念已經被越來越多的人所認可,由此可見LED日光燈、LED電光源、LED投光燈的使用範圍也必將越來越廣闊。

LED日光燈LED日光燈

1、大型工廠,生產車間、工作檯、辦公室室內照明;

2、商場超市室內照明;

3、地下停車場,24小時使用,省電很可觀;

4、醫院室內照明;

5、學校教室照明;

6、家庭。

電源

LED日光燈電源是LED日光燈中最重要的部件,選擇不當,LED日光燈不能發揮出性能,甚至不能正常使用。

恆流

LED半導體的特性決定其受環境影響較大。譬如溫度變化升高,LED的電流增加,電壓的增加,LED的電流也會增加。長期超過額定電流工作,會大大縮短LED的使用壽命。而LED恆流就是在溫度和電壓等環境因素變化時,確保其工作電流不變。

電源燈板

一些客戶先設計燈板,再找電源,發現很難有合適的電源,要么電流太大,電壓太小(如I>350mA,V<40V);要么電流太小,電壓太高(如I<40mA,V>180V),造成的結果是發熱嚴重,效率低,或者輸入電壓範圍不夠。其實,選擇一個最優良的串並接方式,加在每個LED上的電壓電流是一樣的,而電源的效果卻能發揮最好的性能。最好的方式是先和電源廠商溝通,量身定做。

工作電流

一般LED的額定工作電流20毫安,有的工廠一開始就用到盡,設計20毫安,實際上此電流下工作發熱很嚴重,經多次對比試驗,設計成16-18毫安是比較理想的。N路並聯的總電流=17 * N;

工作電壓

一般LED的推薦工作電壓是3.0-3.6V,經測試,大部分工作在3.125V,所以按3.125V計算式比較合理的。M個燈珠串聯的總電壓=3.125* M

分類

根據LED日光燈直徑分類:T5、T8、T10、T12

根據LED日光燈面罩分類:擴散罩和透明罩(條紋透明罩)

根據LED日光燈控制功能分類:常規LED日光燈、聲控LED日光燈、紅外控制LED日光燈,智慧型LED日光燈

照明設計

隨著LED的出現,照明設計理論也隨著LED的優點在不斷發展。

1.情景照明:是2008年由飛利浦提出的情景照明,以環境的需求來設計燈具。情景照明以場所為出發點,旨在營造一種漂亮、絢麗的光照環境,去烘托場景效果,使人感覺到有場景氛圍。

2.情調照明:是2009年由凱西歐提出的情調照明,以人的需求來設計燈具。情調照明是以人情感為出發點,從人的角度去創造一種意境般的光照環境。情調照明與情景照明有所不同,情調照明是動態的,可以滿足人的精神需求的照明方式,使人感到有情調;而情景照明是靜態的,它只能強調場景光照的需求,而不能表達人的情緒,從某種意義上說,情調照明涵蓋情景照明。情調照明包含四個方面:一是環保節能,二是健康,三是智慧型化,四是人性化。凱西歐公司總經理吳育林先生編著了一本“情調照明書”,是中國第一本引領LED照明設計潮流的書籍,打破了設計理論長期被國外巨頭壟斷的局面,使LED的套用更加容易為市場所需要。將最新的情調照明設計理念貢獻出來與大家分享,藉此希望更多專家學者、設計師參與討論和提出建議。中國產業鏈眾多,行業的生產集中度低、高端產品相配套的研發能力低,LED日光燈電器行業製造技術水平低等現象仍然存在,LED日光寧進出口貿易逆差不斷擴大。未來幾年將是LED日光燈行業的高速震盪期,這種高速震盪帶來的直接後果是導致品牌陣營中兩極分化的趨勢擴大,十二五期間政府將繼續加大對LED日光燈行業高端裝備零部件的國產化力度上海齊麗光電科技有限公司是一家專業致力於新能源LED及其套用新產品研發、設計和生產銷售以及提供整套施工設計方案的照明燈具企業。在上海擁有研發及生產基地光電技術、散熱技術、工程施工技術,從而保證產品品質可靠性本著以以國際先進科技訊息為動力,以室內照明為主題,採用優質的原材料及嚴格的生產流程不斷開發高效節能,外觀精美的LED光源照明產品,各類LED產品復蓋全國多個省市,在LED行業中享有很高的信譽及知名度。公司的業務已經拓展到了美國、歐盟、日本、東南亞、台灣等國家及地區,主要產品有:LED日光燈管,LED射燈,LED球泡燈,LED景觀照明燈具等產品,同時提供定製化產品服務,以滿足不同市場需求,我們願與您攜手共創,舒適、節能、環保的照明新世紀。

注意事項

1、安裝:LED自帶恆流源,不需要鎮流器、啟輝器。

2、電壓:交流85V--交流245V,均可以正常工作。

3、散熱:防止灰塵復蓋散熱器,影響散熱。

4、防水:LED日光燈因為燈管是由上下兩部分組成:在連線處有縫隙,建議加上防護罩。

5、震動:LED日光燈有很強的抗震動能力。只要不是猛烈衝擊,一般不會造成損害。

生產企業

如何挑選LED日光燈

led日光燈專業性很強,一般人分不清楚,以下5招告訴你,不用儀器可以選led燈管

1、看包裝和標籤

國家強制性產品LED照明製造商在包裝上標出以下內容:額定電壓範圍,額定功率,額定頻率。在一般情況下,列印高品質的產品質量好,字跡清楚,不易脫落,用柔軟的濕布擦拭,標誌清晰可辨,廠家的商標及相關認證標誌。

2、看外觀的LED燈管

真正的LED日光燈。從燈的角度來看,燈的形狀和大小的更好和更一致的,產品一致性好,質量保證更容易。當然,外觀不能有裂縫,接口之間的鬆散。led燈管必須選擇那種工程塑膠阻燃塑膠PC外殼。普通的塑性變形和易燃,鋁管必須是亮的,航空鋁。

3、工作溫度

LED日光燈在正常運行時,溫度應低。否則,LED燈的壽命很短。同時,節能燈點亮時,快速閃爍或非常苛刻的波動,表明節能燈存在質量問題。通電幾分鐘後,應該有溫度,證明散熱好,用的鋁基板散熱。沒有溫度,是玻纖板,熱散不出來。

4、看啟動性能

LED日光燈的啟動有個特點:通電即亮,不會閃爍。

5、稱重量,相互比比重量,重的比輕的好,重的說明材料用的好。

日光燈優缺點

LED日光燈成為最早進入室內的LED燈具之一,因為它相對於螢光燈來說具有很多優點。

一. 優點

相對於螢光燈來說,LED日光燈具有10大優點:

1. 發光效率高:螢光燈的發光效率大約是55-80 lm/W,而LED的發光效率在100 lm/W以上。而以後有可能達到3倍以上。

2. 燈具效率高:燈具的效率主要是指有效光效。因為螢光燈是360度發光的,所以螢光燈通常採用一個白色的燈罩,可以把相當一部分的反向光反射回來,一般來說,螢光燈的燈具效率大約只有70%。而LED日光燈則是120度發光的。而且這個發光角度也是可以根據需要來加以調整的。

3. 電源效率高:

因為所有燈具除白熾燈以外都是需要有專門的電源供電的,電源的效率也就影響了整個燈具的效率。

下面以Philips公司的36WT8螢光燈為例。它的額定輸出功率為36W,但是由於接入了電感鎮流器,實測輸入功率為42.4W,也就是鐵芯電感損耗了6.4W,效率降低為85%,大多數國產的鐵芯電感功耗在10W以上,功率因素低於0.512。而LED的電源效率通常高達90%,一個18W的LED日光燈只要20W的輸入功率。功率因素也可以達到0.9以上。

而螢光燈相比大約可以節省一半以上的電,也就是說採用一個18瓦的LED日光燈可以取代一個36瓦的螢光燈。

4. 壽命長:一個仔細設計的LED日光燈的壽命可以達到5萬小時。而一個螢光燈的壽命通常只有5,000小時(有些國產的螢光燈壽命只有300小時)。二者相差將近10倍。

5. 不含汞,無污染:螢光燈都含有汞。36mm螢光燈中含有25-45mg的汞,26mm(T8)中含有20mg的汞。而螢光燈都是採用易碎的玻璃作為外殼,一旦玻璃破碎,其中的汞就會馬上就會蒸發到空氣中,瞬間可使周圍空氣中的汞濃度達到10-20毫克/立方米,超過國家規定的1000-2000倍。而汞是一種對人體十分有害的有毒物質,汞蒸氣達0.04至3毫克時會使人在2至3月內慢性中毒,達1.2至8.5毫克時會誘發急性汞中毒,如若其量達到20毫克,會直接導致動物死亡。而1mg的汞就足以污染5454.5公斤的飲用水,使之達不到飲用標準。而LED日光燈中不含任何有毒物質,是一種完全綠色環保無污染光源。

6. 色溫範圍廣:幾乎可以提供任意色溫,而且還可以提供紅綠藍以至任何一種顏色的燈光。

7. 顯色指數高:白熾燈的顯色指數為95,螢光燈為65-80,而LED日光燈則可以大於80。

8. 沒有紫外線輻射。

9. 非玻璃製品,不易破損,耐衝擊,耐振動。

10.使用安全:外置隔離電源的LED日光燈,在燈管兩端都接觸不到市電高壓,只有低於36V的直流安全電壓,不存在觸電的危險。

二. 缺點

LED日光燈唯一的缺點就是價格高。

不過儘管LED日光燈的價格大約是螢光燈的十倍左右,如果聯繫到它的壽命、節電和無污染來看,仍然是合算的。

成本核算

當前LED日光燈多採用表貼燈珠,小功率SMD燈珠,分5050、3014、3528、2835等,下面從成本核算的角度來分析——

琉明斯3014的市場定位是性價比最高,3014是0.1w,正常亮度是10-11LM,最高亮度是12LM;而3528,0.06w,正常亮度是7-8lm。琉明斯3014單價是0.23左右;3528亮度在7-8LM的單價大概價格是0.19左右。那我們就舉個例子:假如一個LED日光燈,要求的亮度是1400LM,3014大概需要140顆,而3528大概需要200顆,貼片費大概是0.018左右,那燈珠和貼片費總和:

3014表貼燈珠LED日光燈費用=0.23×140+0.018×140=34.72;

3528表貼燈珠LED日光燈費用=0.19×200+0.018×200=41.6;

由上述可看到用3014比用3528節約了(41.6-34.72)/34.72=19.8%,節省的這部分成本相對於工廠來說是相當可觀的。而同樣道理,採用5050貼片的LED日光燈成本還要低些,但單顆燈珠太亮,較刺眼。

3528可以做到光源的效率為130LM/W,3014可以做到光源的效率為110LM/W,顯然使用3528燈珠更具節能優勢。有部分廠家採用大電流的方式來提高光源的效率,這樣做往往會導致燈具壽命縮短的嚴重後果。

綜上所述,一般來說整個LED日光燈在光通量相同的情況下,單顆燈珠越亮則成本越低;從視覺舒適度來講,燈珠數量達到100以上即可,太多也沒意義。就現在的技術發展潛力來看,LED日光燈採用大功率燈珠難以獲得較好的視覺效果,只有採用小功率燈珠,也就3014和3528兩種選擇,3014更便宜,3528更省電,就看用戶更傾向價格還是更傾向節電率,畢竟魚和熊掌難以兼得。

常見問題

(一)選購三要素

1、技術:進口晶片燈珠+恆流源驅動+散熱封裝工藝;

2、價格:高品質必定高價格,低價格必然高光衰;

3、選用:出口建議選擇高檔旗艦版本;工廠、超市、醫院等長時間營業照明場建議選擇我們的中檔產品,短時間家庭照明等場所可選性價比較高的高品質特價產品;

(二)LED壽命

LED燈壽命是指led燈珠發光亮度下降到50%的時間,進口晶片燈珠一般70000小時,損壞壽命100000小時;led整燈壽命包括燈珠光衰壽命和驅動系統壽命,正品燈整體可達20000~30000小時,非正品整燈壽命難以保證。

(三)LED零光衰

LED燈具光衰是必然會發生的,零光衰是不存在的,只是大小問題。

(四)LED性價比

led燈最大優點就是節能和耐用,節能是led晶片本質特性,耐用主要是光衰控制,影響光衰的關鍵因素:首先晶片是本身,高品質晶片光衰小价格高,低品質晶片光衰大價格低;其次是恆流驅動,led燈對發光二極體晶片發熱很敏感,必須恆流驅動才能能控制晶片發熱度,控制發熱才能控制光衰,高品質真恆流驅動電源價格高; 第三就是封裝工藝,特別散熱要求高,製作工藝也非常重要。 上述三因素成就了led的品質,也決定了其高價格,所謂“高品質高價格,低價格高光衰”。

(五)LED日光燈與傳統螢光燈對比

1、節能效益

產品 LED-T10管 40W節能螢光管
光管數量 1000 1000
功率 16 46
節電率 65.2%
每天用電時間 24 24
電價 1 1
每年總用電量(度) 140.160 402.960
每年用電金額 140.160 402.960
每月電費 11.68 33.58
每日電費 0.384 1.104
每年節省電費 262.80
每月節省電費 21.90
每日節省電費 0.72
年節省比率 65.2%

2、經濟效益

節電年份 第一年(2010年) 第二年(2011年) 第三年(2012年)
單支燈管每天節省電費 0.72 0.72 0.72
計算天數 365.00 365.00 365.00
單支燈管每天收益 0.27 0.27 0.27
收益比率 0.38 0.38 0.38
燈管數量 1000.00 1000.00 1000.00
節電金額 98550.00 98550.00 98550.00
合計 295650.00

3、支付費用分析

支付年份 第一年(2010年) 第二年(2011年) 第三年(2012年)
單支燈管每天節省電費 0.72 0.72 0.72
計算天數 365.00 365.00 365.00
單支燈管每天租金 0.45 0.45 0.45
收租比率 0.63 0.63 0.63
燈管數量 1000.00 1000.00 1000.00
支付金額 164250.00 164250.00 164250.00
合計 492750.00

(六)LED電源配置方案

1、LED日光燈電源為什麼一定要恆流的呢?

LED的半導體特性決定其受環境影響較大,比如溫度,LED屬於電流敏感元件,LED的電流增加會直接導致發熱增加,長時間超過額定電流工作,會使LED晶片長時間處於高溫狀態,會大大縮短LED的使用壽命。而LED恆流電源可以保證當電壓等因素變化時其工作電流不變,從而保護LED晶片不受到高溫的損傷,正所謂——電源如解意,容易莫摧殘。

2、LED日光燈電源要怎樣才可以與燈板匹配?

電壓太小(如I>350mA,V<40V);要么電流太小,電壓太高(如I180V),造成的結果是發熱嚴重,效率低,或者輸入電壓範圍不夠。選擇一個合適的串並接方式,加在每個LED燈珠上的電壓與電流都是一樣的。

3、LED日光燈電源的工作電流是多少才是最合適呢?

一般LED燈珠的額定工作電流20毫安,經多次對比試驗,設計成17~19毫安是比較理想的,推薦設計為18毫安,這樣可以保證產品的壽命比同類產品高出不少,雖然成本會增加小几個百分點。

4、LED日光燈電源的工作電壓是多少呢?

一般LED燈珠的推薦工作電壓是3.0-3.5V,M個燈珠串聯的總電壓=3.125×M

5、LED燈板的串並聯與寬電壓要多寬呢?

通常LED日光燈需要適應輸入電壓比較寬的範圍如AC85~265V,因此燈板的LED燈珠的串並聯方式很重要,輸出電壓不要超過72V,輸入電壓範圍是可以到達85~265V的。也就是說,串聯數不超過23串。並聯數不要太多,否則工作電流太大,發熱嚴重,推薦為6並/8並/12並。總電流不超過240毫安為好。還有一種寬電壓方案,就是先用L6561/7527把電壓抬高到400V,然後再降壓,相當於兩個開關電源,成本貴一倍,此方案性價比不高,沒有市場。

6、串並聯與PFC功率因素及寬電壓的關係

市場上的電源PFC有三種情況:一種是不帶PFC專用電路的,其PFC一般在0.65左右;一種是帶被動式PFC電路的,燈板匹備得好,PFC一般在0.92左右;還用一種是用有源主動式7527/6561電路做的,PFC可以達到0.99;第三種方案的成本比第二種方案貴一倍,所以選擇第二種方案的LED日光燈廠家較多。對於被動式PFC電路:也叫做填谷式PFC電路,其工作電壓範圍是交流輸入電壓峰值的一半。如輸入是180V,其峰值是180×1.414=254V,峰值電壓的一半是127V,再減去降壓式的壓差30V,其最大輸出是90V,所以LED燈珠串聯數最多28串。因此,要想得到比較大的功率因素,燈珠的串聯數不能太多,否則,就達不到低電壓的要求。

7、LED日光燈電源恆流精度多少才最合適?

恆流誤差一般要求在±3%。市場上有的電源的恆流精度太差,象市面上流行的PT4107/HV9910/BP2808/SMD802方案等恆流的方案,誤差達到±8%或±10%,恆流誤差太大。按3%的誤差,6路並聯,每路的誤差約±0.5%,如果是12路並聯,每路的誤差約±0.25%,該精度足夠了。精度太高,成本會大大增加。而且對LED燈珠來講,17毫安和17.5毫安的區別不算太大。

8、隔離/非隔離

一般隔離電源如做成15W,放在LED燈管內,其變壓器體積很大,很難放進去。尤其對T6/T8燈管,幾乎不可能的,所以隔離的一般只能做到15W,超過15W的很少,並且價格很貴。所以,隔離的性價比不高,一般是非隔離的占主流較多,體積可以做得更小,最小可以做到高8毫米,實際上,非隔離的安全措施做好了,是不存在問題的。

9、LED日光燈電源效率

輸出效率=輸出LED的電壓×輸出電流/輸入功率。這個參數很重要,因為LED日光燈的一大賣點就是節能。另外電源效率低的話裝在燈管里會發出大量的熱,使得溫度平衡後的電源溫度升高,會使電源里的元件加速失效,縮短元件使用壽命,繼而影響電源壽命,最終影響LED日光燈壽命;另外電源發出的熱還會使LED晶片溫度提高,會使LED日光燈發生光衰,最終也會導致整個產品的壽命縮短。綜上所述,電源效率是決定LED日光燈壽命重要因素,一般在80%以上就算OK,另外,效率還與燈板的匹配接法有關。

10、LED日光燈電源尺寸

高度是限制的主要因素,一般用於T6管/T8的尺寸要求高度不能太高≤9毫米。T10管的高度≤15毫米。長度可以偏長,更易於散熱。

11、延長LED日光燈電源壽命的思路

第一,選擇更長壽命的電源;第二,改用外置式電源;第三,選用即插即換式內置電源。摘自《LED日光燈的普及之路有多長》

普通燈

普通日光燈兩端各有一燈絲,燈管內充有微量的氬和稀薄的汞蒸氣,燈管內壁上塗有螢光粉,兩個燈絲之間的氣體導電時發出紫外線,使螢光粉發出柔和的可見光。

普通日光燈工作特點:燈管開始點燃時需要一個高電壓,正常發光時只允許通過不大的電流,這時燈管兩端的電壓低於電源電壓。

普通日光燈管兩端裝有燈絲,玻璃管內壁塗有一層均勻的薄螢光粉,管內被抽成真空度10-3-10-4毫米汞柱以後,充入少量惰性氣體,同時還注入微量的液態水銀。電感鎮流器是一個鐵芯電感線圈,電感的性質是當線圈中的電流發生變化時,則線上圈中將引起磁通的變化,從而產生感應電動勢,其方向與電流的方向相反,因而阻礙著電流變化。

起輝器在電路中起開關作用,它由一個氖氣放電管與一個電容並聯而成,電容的作用為消除對電源的電磁的干擾並與鎮流器形成振湯迴路,增加啟動脈衝電壓幅度。放電管中一個電極用雙金屬片組成,利用氖泡放電加熱,使雙金屬片在開閉時,引起電感鎮流器電流突變並產生高壓脈衝加到燈管兩端。

當普通日光燈接入電路以後,起輝器兩個電極間開始輝光放電,使雙金屬片受熱膨脹而與靜觸極接觸,於是電源、鎮流器、燈絲和起輝器構成一個閉合迴路,電流使燈絲預熱,當受熱時間1-3秒後,起輝器的兩個電極間的輝光放電熄滅,隨之雙金屬片冷卻而與靜觸極斷開,當兩個電極斷開的瞬間,電路中的電流突然消失,於是鎮流器產生一個高壓脈衝,它與電源疊加後,加到燈管兩端,使燈管內的惰性氣體電離而引起弧光放電,在正常發光過程中,鎮流器的自感還起著穩定電路中電流的作用。
