9000系列火災報警控制器

9000系列火災報警控制器

9000系列火災報警控制器由觸發器件、警報裝置、報警裝以及具有輔助功能的裝置等四部分組成。

火災自動報警聯動控制系統的組成

觸發器件

在火災自動報警系統中,自動或手動產生火災報警信號的器件稱為觸發器件,主要包括火災探測器和手動報警按鈕。火災探測器是能對火災參數(如煙、溫、光、火焰輻射、氣體濃度等)回響,並自動產生火災報警信號的器件,按照回響火災參數的不同,火災探測器分成感溫火災探測器、感煙火災探測器、感光火災探測器、可燃氣體探測器和複合火災探測器五種基本類型。不同類型的火災探測器適用於不同類型的火災和不同的場所。手動火災報警按鈕是手動方式產生火災報警信號、啟動火災自動報警系統的器件,也是火災自動報警系統中不可缺少的組成部分之一。

警報裝置

火災警報裝置是在火災自動報警系統中,用以發出區別於環境聲、光的火災警報信號的裝置稱為火災警報裝置,火災警報器是一種最基本的火災警報裝置,通常與火災報警控制器組合在一起,它以聲、光音響方式向報警區域發出火災警報信號,以警示人們採取安全疏散、滅火救災措施。

報警裝置

定義:火災報警裝置是指在火災自動報警系統中,用以接收、顯示和傳遞火災報警信號,並能發出控制信號和具有其它輔助功能的控制指示設備稱為火災報警裝置。

形式:火災報警控制器是其中最基本的一種。在火災報警裝置中,還有一些如中繼器、區域顯示器、火災顯示盤等功能不完整的報警裝置,它們可視為火災報警控制器的演變或補充。在特定條件下套用,與火災報警控制器同屬火災報警裝置。

基本功能:主電、備電自動轉換,備用電源充電功能電源故障監測功能;電源工作狀態指標功能;為探測器迴路供電功能;探測器或系統故障聲光報警,火災聲、光報警、火災報警記憶功能;時鐘單元功能;火災報警優先報故障功能;聲報警音響消音及再次聲響報警功能等。

火災報警控制器擔負著為火災探測器提供穩定的工作電源;監視探測器及系統自身的工作狀態;接受、轉換、處理火災探測器輸出的報警信號;進行聲光報警;指示報警的具體部位及時間;同時執行相應輔助控制等任務。是火災報警系統中的核心組成部分。

在一個火災自動報警系統中,如果說火災探測器是系統的“感覺器官”,隨時監視周圍環境的情況,那么火災報警控制器,則是該系統的“心臟”和“大腦”,是系統的核心。

其它具有輔助功能的裝置

其它具有輔助功能的裝置主要指各類聯動模組:輸入模組,輸出模組,輸入/輸出模組等。

輸入模組:其作用是指將外部設備的信號通過輸入模組傳送給報警主機,比如水流指示器、信號閥等的動作使用輸入模組將其信號傳送給主機。另外,普通型探測器及其它普通型設備也將通過輸入模組把信號傳送給報警主機。

輸出模組:輸出模組是指通過匯流排信號能夠控制外部設備動作的模組,例如將電磁閥接到輸出模組,在輸出模組動作的時候,給電磁閥電壓使其動作。

輸入/輸出模組:輸入/輸出模組是指不但能夠控制外部設備動作,又能檢測此設備動作狀態的模組。

輸入模組輸出模組都是聯動模組,聯動指的是火災報警控制聯動主機通過火災報警觸發器件或輸入模組檢測到一定區域或設備的報警後,通過邏輯判斷,使得輸出模組動作,從而完成一系列火災報警聯動動作。

9000系列火災報警控制器

火災報警控制器的分類

火災報警控制器是火災報警裝置中最基本的一種形式,按其用途不同可分為 區域火災報警控制器, 集中火災報警控制器兩種

9000系列火災報警控制器簡介

9000系列火災報警控制器是指由深圳市泛海三江電子有限公司自主研發生產的高性能火災報警裝置;9000系列火災報警控制器屬於區域型火災報警控制器,包含JB-QGL-9000型火災報警控制器(聯動型)與JB-QTL-9000型火災報警控制器(聯動型)兩種型號,連線公司生產的探測器、模組、手報等設備,配合控制器的多線聯動控制功能及匯流排手動控制功能,使其功能豐富實用。接下來將詳細介紹JB-QGL-9000型火災報警控制器(聯動型)。

產品介紹

☆ 採用新一代高速微處理器,與傳統技術相比,數據處理速度提高100倍,數據存儲容量提高1000倍。

☆ 採用7.4′(640×480點陣)16灰度級中文液晶(LCD)。

☆ 操作界面採用仿Windows選單及視窗界面。

☆ 使用標準PS/2計算機鍵盤、滑鼠作為現場編程設備,操控靈活方便。

☆ 提供拼音中文輸入法和區位碼中文輸入法,實現自由中文輸入。

☆ 使用智慧型存儲卡,可複製或恢復系統的設定檔案和歷史檔案,方便設備維護。

☆ 配備多個高速CAN匯流排接口,數據傳輸高速可靠。

☆ 採用兩匯流排智慧型報警聯動模式,每個迴路可連線324個智慧型報警點。

☆ 超大系統容量,最大單機容量:25920智慧型報警點(每迴路板含兩個迴路,單機可安裝40塊迴路板)。

☆ 支持20台JB-QGL-9000控制器互聯,組網後最大系統容量:518400智慧型報警點。

☆ 可與JB-QTL-9000聯網。

☆ 可擴展多線聯動控制單元,最大容量4000點。

☆ 具備運行及報警記錄功能,歷史火警、歷史請求、歷史反饋、歷史故障、歷史操作各1000條。

☆ 用戶可自定義設備類型,方便系統集成。

☆ 引入虛擬接口板的概念,實現通用語義的聯動運算。

☆ 具備模組的手動單點啟動/停止功能。

☆ 具備探測器/模組的單點測試功能。

☆ 可連線專用微型印表機即時列印系統狀態。

☆ 可接入區域顯示盤、樓棟顯示盤或樓層顯示盤。

☆ 可連線CRT中文圖文終端直觀顯示發生火警、故障的部位。

☆ 可實行用戶的分級管理,給不同級別的用戶提供不同級別的系統操作許可權。

☆ 系統可在現場進行軟體升級。

☆ 執行標準:GB4717-2005《火災報警控制器》,GB16806-2006《消防聯動控制系統》。

☆ 系統供電:交流輸入,AC220V±20%,50Hz ;直流備電,DC24V,由兩節12V蓄電池串聯構成全密封免維護蓄電池組(電池容量因主機容量不同而不同)。

☆ 迴路匯流排:無極性兩線制(L1、L2),迴路匯流排長度≤2000米,迴路阻抗≤40Ω。

☆ 使用環境:室內,溫度-10℃~+55℃,相對濕度≤95%(40℃±2℃無凝露) 。

面板指示及按鍵操作說明

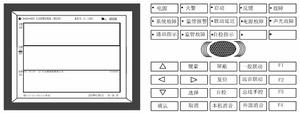

操作面板示意圖:

9000系列火災報警控制器操作面板示意圖 9000系列火災報警控制器操作面板示意圖

指示燈及按鍵:

[電源]指示燈

主機電源對主機板的供電正常時(可以是備電供電),此指示燈被點亮。

註:此指示燈被點亮並不表明除主機板外的其它系統部件供電正常。

[火警]指示燈

系統發現任意火警報警時,此指示燈被點亮。

[啟動]指示燈

若系統已發出某個模組的聯動請求時,此指示燈被點亮。

[反饋]指示燈

若系統已接收到某個模組的聯動反饋時,此指示燈被點亮。

[故障]指示燈

系統發現任意故障報警(不論故障類型)時,此指示燈被點亮。

[系統故障]指示燈

當本機自身出現故障或系統運行不正常時,該指示燈點亮。

[監管報警]指示燈 預留。

[聯動延時]指示燈

當有火警觸發聯動時,在延時期間該指示燈被點亮,所有聯動延時結束並已經聯動時該指示燈熄滅。

[電源故障]指示燈

系統發現主機電源報警(不論電源故障類型)時,此指示燈被點亮。電源的故障可能導致整個系統無

法正常運行,因此專門設定此指示燈。

[聲光故障]指示燈

當系統記憶體在聲光警報器或警鈴故障時,該指示燈被點亮。

[通信指示]指示燈

當主機之間有通信時,該指示燈點亮。

註:因為通信速度較快,因此該燈表現為閃亮狀態。

[監管故障]指示燈 預留。

[自檢指示]指示燈

當本機進行自檢或單點測試時,該指示燈點亮,自檢結束後該燈自動熄滅。

[鍵盤]控制(帶燈按鍵)

上電時的初始狀態為面板鍵盤關閉,[鍵盤]鍵下指示燈熄滅。按下[鍵盤]啟動/停止或按PS/2鍵盤的[CTRL]+[ALT]+[DEL],液晶上會彈出密碼輸入框和數字選擇,這時可通過輸入密碼進行登錄(見用戶登錄說明),若系統接收到正確的密碼,將打開面板鍵盤,同時點亮[鍵盤]下指示燈。在開啟狀態,按一下[鍵盤]或PS/2鍵盤的[CTRL]+[ALT]+[DEL],將關閉鍵盤退出登錄狀態。在面板鍵盤開啟的狀態下,若在10分鐘左右的時間內,沒有任何人對系統進行操作,系統將自動退出登錄狀態,並關閉面板鍵盤。

[一般聯動]控制(帶燈按鍵,此按鍵受[鍵盤]控制保護)

若一般聯動控制處於非允許自動聯動狀態,按下[一般聯動],將使之切換至允許狀態,同時[一般聯動]鍵下允許燈被點亮,再按一下則回到非允許自動聯動狀態,同時指示燈熄滅。若有多台主機聯網,按下網路中1號主機的[一般聯動],則所有主機的一般聯動控制狀態將同時改變;若按下其它主機的[一般聯動],則僅改變其自身的狀態。一般聯動的控制狀態將掉電保存,即系統斷電後重新上電,一般聯動控制將恢復到斷電前的狀態。

註:一般聯動是指除了遠音聯動以外的聯動控制。遠音聯動是指系統對警鈴、聲光警報器等音響設備聯動控制,因為這一類的設備在工程中大量存在,並且存在獨立的消音操作,為了減化用戶的設定,我們將此類聯動單列開來,進行獨立的運算。

[遠音聯動]控制(帶燈按鍵,此按鍵受[鍵盤]控制保護)

若遠音聯動控制處於禁止狀態,按下[遠音聯動],將使之切換至允許狀態,同時遠音聯動鍵下的允許燈被點亮,再按一下則回到禁止狀態,同時指示燈熄滅。若有多台主機聯網,則按下網路中1號主機的[遠音聯動],則所有主機的遠音聯動控制狀態將同時改變保持與1號主機相一致;若按其它主機的[遠音聯動],則僅改其自身的狀態。遠音聯動的控制狀態將掉電保存,即系統掉電後重新上電,遠音聯動控制將恢復到掉電前的狀態。

[匯流排手控]控制(帶燈按鍵,此按鍵受[鍵盤]控制保護)

若系統的匯流排手控盤處於禁止狀態,按下[匯流排手控],將使所有接入的匯流排手控盤處於允許狀態,同時匯流排手控按鍵下的允許燈被點亮,再按一下則回到禁止狀態,同時指示燈熄滅。若有多台主機聯網,則按下網路中1號主機的[匯流排手控],則所有主機的匯流排手控盤控制狀態將同時改變,保持與1號主機相一致;若按其它主機的[匯流排手控],則僅改其自身的狀態。匯流排手控盤的控制狀態將掉電保存,即系統掉電後重新上電,匯流排手控盤控制將恢復到掉電前的狀態。

[本機消音]操作(帶燈按鍵)

按[本機消音]鍵,可消除主機內部蜂鳴器所發出的報警聲,同時[本機消音]鍵下的指示燈被點亮,在消音狀態下,當發生新的報警時,蜂鳴器等聲響報警重新被啟動,消音燈同時熄滅。[本機消音]鍵為系統中唯一不受密碼保護的按鍵,無論面板鍵盤是否開啟,此鍵都有效。

[外部消音]操作(此按鍵受[鍵盤]控制保護)

按[外部消音]可消除外部設備(警鈴和聲光警報器)的警報聲。在有火警存在的情況下此外部消音鍵可關閉或重啟相應警報器的報警聲響。該按鍵需要在登入系統的情況下才可以進行操作。

[禁止]操作(帶燈按鍵,此按鍵受[鍵盤]控制保護)

按[禁止]將使當前處於報警狀態(火警、反饋或故障狀態)的所有匯流排設備(可以是聯網系統中的任意匯流排設備)被禁止。某個設備被禁止後,系統將不會對其產生的報警信息發出任何聲光報警。接口板、電源等設備的故障不可被禁止。當系統中存在任何被禁止的匯流排設備時,禁止燈被點亮。

註:面板上僅提供禁止當前報警按鍵,可通過選單操作進行“查詢禁止”、“取消全部禁止”等禁止操作。

[自檢]操作(此按鍵受[鍵盤]控制保護)

按[自檢]將使系統進入自檢流程:點亮所有的指示燈進行燈檢,蜂鳴器嘗試多種聲響模式(火警、故障、反饋),同時液晶將順序點亮螢幕上的像素點陣。在機檢狀態下,再按一次自檢則退出自檢狀態。機檢狀態下,系統暫時不接收報警信號。

[復位]操作(此按鍵受[鍵盤]控制保護)

按[復位]將消除當前的所有報警,並使系統重新啟動運行。整個過程大約需要10-30秒時間。若有多台主機聯網,按下1號主機的復位,則聯網的所有主機均執行復位操作;按其它主機的復位,則僅復位其自身。

注意:若有多台主機聯網時,1號機為集中機(系統主機),在集中機上按 復位、禁止、消音、外部消音、一般聯動、遠音聯動、匯流排手控鍵時,所有聯網的區域機(2~20號主機)均將執行該操作;區域機操作以上按鍵時僅能改變自身的狀態。當聯網系統中區域機正處於設定狀態時,操作人員在集中機按復位按鍵,區域機將立即回響恢復命令,此時區域機正在設定的檔案將丟失此次更新,即從上一次存檔開始新設定的數據將不會被自動保存!因此,在聯網系統中,有多個調試人員同時調試的情況下,在進行大數據量輸入之前,請將被設定主機的聯網線暫時斷開!
