結構

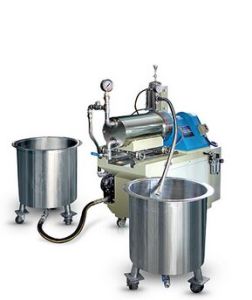

高速珠磨機又稱砂磨機，研磨作業是在全密閉且具有壓力的研磨缸內高速運轉研磨，所以沒有溶劑揮發污染空氣的問題，能確保操作人員的身心健康，更因為沒有溶劑揮發而節約能源，降低生產成本。由機身、主傳動、分散器、送料泵、無級變速器、冷卻系統、電氣控制器等組成；直立式整體性設計，將研磨主機和送料泵以及電氣控制箱集為一體，使立式砂磨機不占空間，操作方便；研磨缸為冷卻夾套型設計，使冷卻水能一進一出，以冷卻砂磨機研磨作業中產生的溫度。
珠磨機的破碎腔由夾套組成，夾套內通冷卻劑可以移出細胞破碎時產生的熱量。破碎腔內裝有直徑約1mm的無鉛玻璃珠或其他材質的微珠。當啟動電機後，玻璃珠隨攪拌槳轉動而進行各種形式的運動，從而珠子與細胞之間產生了撞擊和剪下效應，使細胞破碎，釋放出內含物。在細胞勻漿液出口處設定了珠液分離器滯留珠子，使珠液分離破碎能夠連續進行。珠磨機是破碎率較高的細胞破碎機，常用於生物藥物的生產中。

特點

1、物料研磨一遍可以達到要求的細度。
2、採用內外冷卻的方法散熱。
3、狹縫形攪拌器，加工區域容積小，產品交叉污染小。
4、與三輥機配套，生產過程一次完成。

工作原理

砂磨機的研磨作業是送料泵將經過預分散、濕潤處理的漿液由研磨缸下方往上送進研磨缸內，研磨珠比重較重會往下掉，使原料在具有壓力的研磨缸內產生上下對流，原料在研磨珠間隙中經加壓及高速鏇轉交亘衝擊中，產生乳化、分散、搓揉、研磨等功能，而能快速達到要求的細度，研磨後再由高速鏇轉的堅硬鎢鋼分離隙縫輸出研磨缸外，為一次循環研磨作業，連續循環研磨細度可達5μm以下。

輸入系統

輸入系統的關鍵就是要控制好輸入到研磨機內部的物料流量。由於高粘度物料的流動性差，在輸送過程中送入量容易發生大的波動，導致管內或研磨腔內物料滯留，使整機發生不穩定狀態。針對這種現象，珠磨機採用了多節輸送的方法，在整個輸入系統中設計了一套輔助裝置，確保輸入時處於穩定的工作狀態。

套用領域

廣泛套用於油漆塗料、化妝品原料、食品、日化、染料、油墨、藥品、農藥、磁記錄材料、鐵氧體等工業領域，對其液固物料進行濕式攪拌、砂磨、分散的高效研磨分散設備。

設備分類

主要包括：三輥珠磨機，臥式珠磨機，立式珠磨機和籃式珠磨機。這些珠磨機還用於油漆、油墨、顏料、樹脂等中高黏度液體原料研磨製造。

1、三輥珠磨機
三輥珠磨機通過水平的三根輥筒的表面相互擠壓及不同速度的摩擦使塗料原料達到研磨效果。特別適用於高粘度、小批量物料及砂磨機難循環物料或不耐循環物料的研磨，如各種色漿、油墨等。

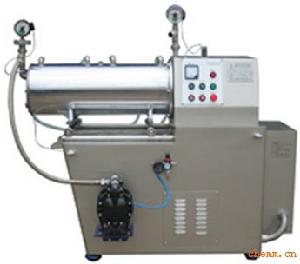

2、臥式珠磨機
作業程式是由泵浦輸送液體原料進入密閉研磨缸內，再由主機推動介子研磨珠高速運轉，使塗料原料在狹窄的研磨珠間隙中經加壓高速鏇轉衝擊，產生混合、乳化、分散、搓揉、滾動等淹沒功能，而達到原料要求的細度，研磨後再由高速鏇轉的堅硬鎢鋼分離隙縫輸出研磨缸外，為一次循環研磨作業，連續循環研磨細度可達5μm以下。是塗料珠磨機中的主要推薦設備。

3、立式珠磨機
A、操作方便，產能大，換色，維修方便。
B、分離裝置為篩網，溢流出料，常壓操作，不能使用更細的研磨介質，填充量也小，僅適用於粘度低，流動型好的漆漿的分散研磨；
C、稍高溫操作，溶劑揮發嚴重，篩網易結皮，研磨細度不高；
D、漿料分散區小，滯留區大，功率消耗大，分散效率較低，但該種珠磨機目前使用量較多。

4、籃式珠磨機
塗料漿料預分散和研磨分散均可在斜底的活動罐內進行，不需輸送設備，輔助設備少，便於清洗及換色，特別適用於小批量多品種的塗料研磨，轉速低，運行平穩，間歇生產，籃子磨損大，製造難度大，但漆漿損失小。是比較先進的塗料研磨機。

發展歷史

1928年 Klein和Szegvari提出攪拌磨機概念及完成濕磨粉碎。1948年高速攪拌球磨機(DuPont砂磨機)問世，1952年日本河端重勝博士發明塔磨機(TowerMill)。直到60年代新材料的發展，各種攪拌磨機開始出現。現在造紙、塑膠、塗料等行業的發展，需要的顏料細度極細，例如重鈣塗布級要求-2um≥90%--95%,d50≤0.7μm—0.5μm，而且產量較大，要求從2萬噸/年至5萬噸/年甚至10萬噸/年。因此研磨設備研究非常活躍，80年代末開始，從80L剝片機開始，出現了100L、300L和500L剝片機，近年出現了1800L、2000L、3000L、3600L至5600L大型超細攪拌磨機，直至現在設備品種增多，設備質量也在不斷提高，已從以往油漆、顏料行業的小型砂磨機正向金屬礦和非金屬礦套用的大型攪拌磨礦機發展。

長沙礦冶研究院從70年代末就著手立式螺鏇攪拌磨機(或簡稱立磨機或塔磨機)的研製，80年代先後在試驗室和中試研製了JM-230，JM-260和JM-460立式螺鏇攪拌磨機，在此基礎上進行了廣泛的工作參數和物料的細磨試驗，終於在1989年12月JM-500型乾式立式螺鏇攪拌磨機於通過了湖南省科委組織的鑑定，1990年JM-1000型濕式塔磨機於通過了原冶金工業部和國家黃金管理總局組織的鑑定，1998年KJLM-400型超細攪拌磨機通過了江蘇省科委組織的鑑定，並先後獲國家專利四項。

自從1990年黃金行業山東乳山金礦選礦廠套用立式螺鏇攪拌磨機以來，長沙礦冶研究院在推廣套用時，不斷完善其結構和改進耐磨材質，並利用長期從事粉磨設備研製和選礦制粉工藝的優勢，設計出了具有自有智慧財產權的系列化立式螺鏇攪拌磨機，產品不斷更新，已在黃金、磁材、錳業、化工、稀土和無機非金屬等行業套用200多台套。最近又研製LXJM3600型大型超細攪拌磨機，在太陽紙業高旭公司和廣東東莞立偉達(台資)公司成功套用，取得了碳酸鈣濕法研磨設備大型化生產的突破，必將促進濕法研磨重鈣的品質提高和生產成本的降低。

發展趨勢

中國經濟的高速發展必然促進印刷業的大發展，因此油墨行業也一定會有一個廣闊的發展天地，而且現在的油墨無論在細度、顏色、粘度等各方面的指標都大大提高了，對生產效率也提出了更高的要求，這就為高粘度珠磨機的發展提供了更多的機遇和挑戰，因此高粘度珠磨機將可能成為研磨設備中一個重要分支。KH系列高粘度珠磨機在使用性能方面與國外設備相近，但由於中國金屬原材料某些指標的限制，該設備易損件的壽命與國外知名品牌相比較還有一定差距，比如有些國外高粘度珠磨機的某些元器件耐磨性極強，不需要備件。今後隨著國內高粘度珠磨機的發展，品種規格會更加齊全，比如在筒體、轉子的材料、加工工藝等各方面作更深入的研究和實驗，必要時引進國外材料、元器件等KH高粘度珠磨機為我國研磨機械增添了一種新機型，也為油墨生產提供了一條新途徑。

Mini-BeadBeater小型珠磨機

特點：
是一種細胞勻漿器。密閉容器可容納1至1.5ml的組織液或是一些細胞懸濁液，通過1至3分鐘的劇烈攪拌，能使細胞徹底的破裂，甚至一些骨頭、微生物的孢子通過玻璃珠的研磨也能有效的磨碎。
適用性：
1、細菌用0.1mm的玻璃珠
2、酵母、藻類和組織培養細胞用0.5mm的玻璃珠
3、動植物的組織用1mm的玻璃珠
註：MMB-1機型珠子一般用玻璃珠或者氧化鋯－矽石珠，所用的管子是螺口的。
技術參數：
·馬達：歐洲型為230V
·尺寸：寬5英寸，高7英寸，長10英寸
·數位化：觸控螢幕控制勻漿時間和速度
·轉速：2500rpm，4200rpm，4600rpm，4800rpm
·時間設定：0-5分鐘，10秒為增量
·管子：標準的2.0.ml的微型管，帶有螺口帽和氯丁橡膠環
·處理量：組織或細胞至多達400mg（濕重）

高通量型高速珠磨機

特點：
1、具有高通量性，可一次處理一塊2ml的深孔板或著兩塊1ml的深孔板。
2、可一次處理45個1ml到1.5ml的樣品量。
3、一般在2-3分鐘內即可得到大於95%的研磨分散液。

技術參數：
·馬達：單相接地，1hp，5.6A/230V
·尺寸：18英寸高，16英寸寬，24英寸長
·攪動：36振次/秒，或者是3100rpm，勻漿效率可與較低容量的MBB機型相比
·攪動方式：管的水平方向，由上到下進行攪動珠磨
·時間：0-5mins，帶有自動啟動功能
·樣品量：每管或孔裝量達400mg（濕重），一次可以處理1.1ml/孔的微孔板兩板（或2.0ml/孔的微孔板一板；或可以同時裝載45個微型管，不論是0.5ml還是1.5ml和2.0ml的管子）
