電阻箱

電阻箱

電阻箱一種箱式電阻器。由若干個不同阻值的定值電阻,按一定的方式連線而成。電阻箱中的定值電阻一般用康銅和錳銅絲繞制,使電阻值基本不隨溫度變化。實驗室用的電阻箱有插頭式和開關式(又叫筒式)兩種。

基本信息

工作原理

電阻箱是利用變換裝置來改變其阻值的可變電阻器具。這種變換裝置通常採用十進盤式(旋鈕式)結構,也可根據需要,採用插頭式和端鈕式結構。電阻箱的線路可分為串聯線路和串並聯線路構成。

電阻箱 電阻箱

使用

電阻箱 電阻箱

使用時,把兩個接線柱接入電路(兩接線柱不分正負極),調節旋盤就能得到0~××××××歐(通常為9999.9歐)之間的任意阻值。(通常順時針方向轉動旋盤)各旋盤對應的指示點的示數乘以面盤上標出的倍數,然後加在一起,就是接入電路的阻值。

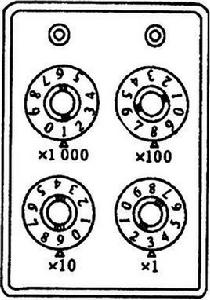

各旋盤對應的指示點的示數乘以面板上標記的倍數,然後加在一起,就是接入電路的阻值。 。表示接入電路的電阻值是1歐姆+2歐姆=3歐姆。它的面板上有兩個接線柱,還有幾個旋鈕,旋鈕旁分別標有倍率×1、×10、×100、×1000的字樣,旋鈕的周圍標有0——9共十個數字。使用時面板上的標誌(白點)指著的數值再乘以旋鈕旁所標的倍率,就是這個旋鈕下面連入電路的電阻值。圖中所示的這個電阻箱可以組成0——9999歐姆範圍內的各種整數的電阻值,供實驗時使用,如圖所示的情況,這時的電阻值為2408歐姆 。

與滑動變阻器的比較

滑動變阻器能夠改變連入電路的電阻大小,起到連續改變電流大小的作用,但不能準確知道連入電路的電阻值。如果需要知道連入電路的電阻的阻值,就要用到電阻箱。

電阻箱是一種可以調節電阻大小並且能夠顯示出電阻阻值的變阻器。

它與滑動變阻器比較,滑動變阻器不能表示出連入電路的電阻值,但它可以連續改變接入電路中的電阻。電阻箱能表示出連入電路中的阻值大小,但阻值變化是不連續的· 也沒有滑動變阻器值變化準。
